题文
（28分）读两则材料，完成下列问题。
材料一：6月3日，阳光明媚，东南风3～4级。湛江一中高二级学生集体到“玄泰景区”旅游。

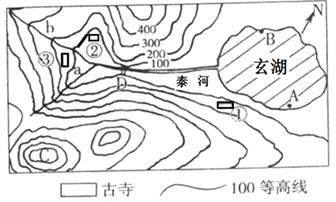

材料二：“玄泰景区”略图。（图中等高线单位是m，①②③代表三座古寺）
（1）全体学生相约在玄湖之南的古寺汇合，这座古寺是 （填数字代码）。之后开始爬山活动，最后登上C所在的位置，C的海拔高度为 多米。汇合的古寺和C地之间的温差大于 ℃小于 ℃。（8分）
（2）当天第二项活动是乘船游览玄湖风光，有两个方案：甲方案（从A到B），乙方案（从B到A），都是直线航行。哪个方案更快？ ；理由是： （6分）
（3）若要享受“漂流探险”的乐趣，你能根据所学的地理知识介绍一下在支流a和泰河上游b“漂流”分别有什么特点吗? （从落差、流速等角度分析）（8分）
（4）在图中D处拟建—水坝(如图：“‖”)，水坝建成后，三座古寺中有可能被水淹的是 （填数字代码），请简要分析其原因。（6分）
题型：未知 难度：其他题型
答案
（1）① 900 4.2 5.4 （每空2分，共8分）
（2）甲（2分） 该日 吹东南风，从A到B是顺风航行（4分）
（3）支流a流经地区等高线密集，说明河流的落差大，水流急，河流时速度快，更加惊险刺激。上游b流经地区等高线较稀，说明河流的落差较小，水流平缓一些，河流时速度慢一些。（8分）
（4）② （2分） 该处海拔小于100米，低于大坝的高度。（4分）
解析
（1）根据图中的图例、指向标判断，古寺符号是①。根据图中等高线数值判断，等高距为100米，可以数等高线条数，判断C的海拔为 900多米。古寺与C地之间的高差约700-900米，所以温差范围是4.2℃-5.4℃。
（2）根据材料，此时是6月份，该日 盛行东南风，从A到B是顺风航行，所以甲方案速度快。
（3）读图，根据图中等高线判断，支流a流经地区等高线密集，说明河流的落差大，水流急，河流时速度快，更加惊险刺激。上游b流经地区等高线较稀，说明河流的落差较小，水流平缓一些，河流时速度慢一些。
（4）根据大坝的高度，位于100米等高线之间，水库蓄水在100米等高线范围内。②古寺海拔小于100米，低于大坝的高度，所以可能淹没②古寺。
考点
据考高分专家说，试题“（28分）读两则材料，完成下列问题。材料.....”主要考查你对 [地形剖面图 ]考点的理解。
地形剖面图
地形剖面图:
以等高线地形图某条剖面线下切而显露出来的地形垂直剖面。直观地反映出地出上沿剖面线方向的地势的起伏状况。
绘制地形剖面图的步骤：
第一步：根据剖面线的水平距离和沿剖面线的高度差确定水平比例尺和垂直比例尺，其中水平比例尺一般与原图相同，而垂直比例尺一般比原图大。
第二步：绘制水平基线和垂直高度坐标。水平基线的长度宜和剖面线相同，坐标上标注的高度宜和等高线上的海拔相同。
第三步：把剖面线和等高线的各个交点确定在水平基线上，并标注在相应的高度坐标上。
第四步：把确定的各点用平滑的曲线连接起来。
地形剖面图的画法：
方法一：引垂直线法
方法二：量距离法
判读方法：
（1）识别地形剖面图的水平、垂直比例大小；
（2）根据题目条件和图像形态或区域位置信息，判断经纬度位置；
（3）与相关的分布图、特征示意图的知识进行联系，分析作答。
地形剖面图绘制应注意的问题:
确定地形剖面图的垂直比例尺及水平比例尺是绘图中的难点及重点，垂直比例尺一般是原图的5、10、15、20倍，倍数越大，起伏越明显。水平比例尺一般与原图一致。在新图中绘水平线MN，按水平比例尺的大小定出剖面范围为横坐标，按垂直比例尺的大小，绘出纵坐标。
两点间的直视问题:
直视问题可以通过作地形剖面图进行判断，在地形剖面图上由观测点的投射点向目标点的投射点绘直线，若直线没有被任何地物所切断，表示直视良好，否则不能直视。如下图所示，由点s′向点c′绘直线，直线没有被任何地物所切断，表示直视良好。而图中b′位于阴影区，说明s点不能直视b点，所以村落b对于s点为不直视。
基本的地形的剖面特征:
（1）鞍部的剖面特征
在等高线地形图中，如果沿不同方向对鞍部作剖面图，可得到两种完全不同的地形剖面图。沿两座山峰连线方向看，两边高，中间低；
沿垂直于两座山峰连线方向（为山谷）看，两边低，中间高。
（2）山谷的剖面特征
（3）山脊的剖面特征
（4）山顶的剖面特征
一些要求掌握的重要剖面图：
沿南回归线的地质剖面图沿东经89°剖面图
中美两国地形剖面图
沿40°N纬线
沿100°E经线
沿赤道
沿20°E经线
