题文

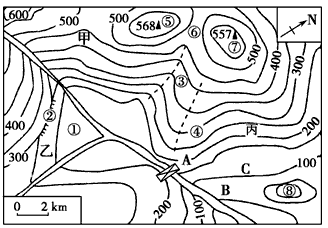

读下图，完成下列问题。(18分)
(1)写出图中序号表示的地形名称：
①________，②________，③________，
④________，⑤________，⑥________。
(2)⑤、⑦两地的垂直距离为______米，若两地图上水平距离为1.5厘米，其实际水平距离是______千米。
(3)如果把该图上的比例尺放大到原图比例尺的2倍，放大后的比例尺为________。
(4)小河流向______方。计划把水从A水库调到C处，有AC和BC两条路线，选择哪一条比较合理？为什么？
(5)如果在山坡上整修梯田，选在甲处好还是乙处好？_______________________________，理由是___________________________________________________________________________________。
题型：未知 难度：其他题型
答案
（1）盆地 陡崖 山谷 山脊 山顶 鞍部
（2）11 3
（3）1:100000
（4）东北 AC ， 因为A处比C处高，引水顺势自流，而B处比C处低，往高处引水较为困难。
（5）甲 虽然乙处坡度比甲处更平缓，但在建坝后，乙处可能会被淹没；而甲处频临水库，灌溉方便。
解析
（1）①处等高线接近闭合，且中间海拔低，四周海拔高，为盆地地形；②处等高线重合，为陡崖；③处等高线向海拔高处凸起，为山谷地形；④处等高线向海拔低处凸起，为山脊地形；⑤处等高线闭合，且中间海拔高，四周海拔低，为山顶；⑥处为山脊和山谷之间相对平坦的地区，为鞍部。
（2）两地的垂直距离为两地海拔的差值；两地的实际水平距离=两地的图上距离÷比例尺。
（3）比例尺放大到原来的2倍，即把比例尺的分母缩小到原来的二分之一。
（4）水流向海拔低处，再结合图的指向标，即流向东北。引水需要从海拔高处引向海拔低处，以使水自流。
（5）乙处坡度较缓，但海拔较低，修水库后面临被淹没的危险，不宜修梯田。
考点
据考高分专家说，试题“读下图，完成下列问题。(18分)(1)写.....”主要考查你对 [地形剖面图 ]考点的理解。
地形剖面图
地形剖面图:
以等高线地形图某条剖面线下切而显露出来的地形垂直剖面。直观地反映出地出上沿剖面线方向的地势的起伏状况。
绘制地形剖面图的步骤：
第一步：根据剖面线的水平距离和沿剖面线的高度差确定水平比例尺和垂直比例尺，其中水平比例尺一般与原图相同，而垂直比例尺一般比原图大。
第二步：绘制水平基线和垂直高度坐标。水平基线的长度宜和剖面线相同，坐标上标注的高度宜和等高线上的海拔相同。
第三步：把剖面线和等高线的各个交点确定在水平基线上，并标注在相应的高度坐标上。
第四步：把确定的各点用平滑的曲线连接起来。
地形剖面图的画法：
方法一：引垂直线法
方法二：量距离法
判读方法：
（1）识别地形剖面图的水平、垂直比例大小；
（2）根据题目条件和图像形态或区域位置信息，判断经纬度位置；
（3）与相关的分布图、特征示意图的知识进行联系，分析作答。
地形剖面图绘制应注意的问题:
确定地形剖面图的垂直比例尺及水平比例尺是绘图中的难点及重点，垂直比例尺一般是原图的5、10、15、20倍，倍数越大，起伏越明显。水平比例尺一般与原图一致。在新图中绘水平线MN，按水平比例尺的大小定出剖面范围为横坐标，按垂直比例尺的大小，绘出纵坐标。
两点间的直视问题:
直视问题可以通过作地形剖面图进行判断，在地形剖面图上由观测点的投射点向目标点的投射点绘直线，若直线没有被任何地物所切断，表示直视良好，否则不能直视。如下图所示，由点s′向点c′绘直线，直线没有被任何地物所切断，表示直视良好。而图中b′位于阴影区，说明s点不能直视b点，所以村落b对于s点为不直视。
基本的地形的剖面特征:
（1）鞍部的剖面特征
在等高线地形图中，如果沿不同方向对鞍部作剖面图，可得到两种完全不同的地形剖面图。沿两座山峰连线方向看，两边高，中间低；
沿垂直于两座山峰连线方向（为山谷）看，两边低，中间高。
（2）山谷的剖面特征
（3）山脊的剖面特征
（4）山顶的剖面特征
一些要求掌握的重要剖面图：
沿南回归线的地质剖面图沿东经89°剖面图
中美两国地形剖面图
沿40°N纬线
沿100°E经线
沿赤道
沿20°E经线
