题文
读经纬网图中OP为完整的昏线，黄赤交角取23.5°。读图完成下列问题。（12分）
(1)此时太阳直射点的地理坐标是________，b点的区时是________。（3分）

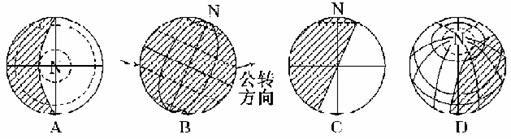

(2)下列日照图(阴影部分表示黑夜)所示日期与图甲一致的有________。（1分）
(3)用折线在图乙中画出该日北半球各地正午太阳高度的分布。（3分）
(4)甲图中a点位于b点的________方向。该日a、b两点中白昼较长的是________，
自转线速度较大的是________。（3分）
(5)一架飞机从c地飞往a地，最短航线的飞行方向是 。（2分）
题型：未知 难度：其他题型
答案
（1）（23.5°S，60°W）（2分），15时（1分）。
（2）C（1分）
（3）（3分）
（4）东北方向(1分)，b（1分），b（1分）。
（5）先正北过北极点后正南（2分）。
解析
因OP线与南北极圈相切，且为昏线，所以太阳直射南回归线，因黄赤交角是23.5°，那么其纬度是23.5°；又因太阳直射的经度的地方时是12时，图中30°E经线为昏线与赤道相交点所在经线，也是赤道上日落点所在经线，其地方时为18时，与12时相差6小时，那么与地方时是12时的经线度数相差90°，所以其直射的经度应为60°W。b点所在经度应为15°W，其时区为西一区；因30°E为东二区，其区时为30°E的地方时，为18时，西一区与东二区相差3小时，所以b点所在的西一区的区时为15时。
因甲图中太阳直射南回归线，其日期是12月22日，对比四副光照图，A图太阳直射北回归线，其日期为6月22日；B图晨昏线与经线重合，太阳直射赤道，其日期为3月21日或9月23日；C图的南极圈以南为极昼，太阳直射南回归线，其日期为12月22日；D图北极圈以北为极昼，太阳直射北回归线，其日期为6月22日。
该日太阳直射南回归线，那么赤道上的正午太阳高度是66.5°，北回归线上的正午太阳高度是43°，北极圈上的正午太阳高度是0°。
依据纬度判断a点位于b点的北侧，依据经度判断a点位于b点东侧，综合判断a点位于b点的东北方。因太阳直射南半球，越向北昼越长，所以b点的昼长。因b点的纬度比a点低，所以自转线速度大。
因c地与a地位于同一经线圈上，每一经线圈为一大圆，所以两地之间的最短距离是从c地过北极点到a地。那么其飞行方向应是先正北过北极点后正南。
考点
据考高分专家说，试题“读经纬网图中OP为完整的昏线，黄赤交角取.....”主要考查你对 [地球仪和经纬网 ]考点的理解。
地球仪和经纬网
地球仪：
人们仿照地球的形状，并按一定的比例把它缩小，制作了地球模型——地球仪。
（1）地轴——地球的自转的假想轴
（2）两极——地轴穿过地心，与地球表面相交于两点。指向北极星附近（即北方）的一点叫北极；与北极相反的一点叫南极。
（3）赤道——在地球仪上，同南、北两极距离相等的大圆圈。
经纬线：
经线和纬线是人们为了在地球上确定位置和方向，在地球仪和地图上画出来的，地面上并没有画着经纬线。连接南北两极的线，叫经线。和经线相垂直的线，叫纬线。纬线是一条条长度不等的圆圈。最长的纬线，就是赤道。因为经线指示南北方向，所以，经线又叫子午线。国际上规定，把通过英国格林尼治天文台原址的那条经线，叫做0°经线，也叫本初子午线。在地球上经线指示南北方向，纬线指示东西方向。
（1）纬线：顺着东西方向，环绕地球一周的圆圈。
（2）连接南北两极，并和纬线垂直相交的线。
经纬网的判读和应用：
1．利用经纬网定“位置”
常见的经纬网地图有方格状经纬网图和极地经纬网图，利用经纬网图确定位置，包括确定经度和纬度。
(1)方格状经纬网
经纬网的判读和应用：
1．利用经纬网定“位置”
常见的经纬网地图有方格状经纬网图和极地经纬网图，利用经纬网图确定位置，包括确定经度和纬度。
(1)方格状经纬网
③度数的判定：在同一幅经纬网图中相邻两条纬线之间的纬度间隔、相邻两条经线之间的经度间隔一般都是相等的。图中A点为(80°N、0°)；B点为(70°N、40°E)；C点为(0°、180°)；D点为 (20°S、160°W)。
(2)极地经纬网
①南北纬的判定：在极地经纬网图上，各点所属的南、北纬度应由图中极点来确定。若极点为北极点，则以该极点为中心的半球范围内，各点纬度均为北纬度；相反，则为南纬度。如图丙中E点为30°N，图丁中F点为30°S。
图丙中E点的地理坐标为(30°N,45°E)，图丁中F点的地理坐标为(30°S,45°W)。
2．利用经纬网定“方向”
(1)定南北：在南北半球的两点，北半球在北，南半球在南；同在北半球，纬度值大者在北；同在南半球，纬度值大者在南。
(2)定东西：同是东经度，经度值大者在东；同是西经度，经度值大者在西；若两地分别位于东西经度，则要看两点的经度和，若经度和小于180°，则东经的在东，西经的在西；若经度和大于180°，则东经的在西，西经的在东。
(3)在以北极点为中心的极地俯视图上，靠近北极点的在北，劣弧范围内，在逆时针方向上的点在东；南极点则相反。
3．利用经纬网定“最短航线”
地球上两点间最短航线为球面最短距离，即经过两点的大圆劣弧长度。(注：所谓大圆指过地心的平面与球面的交线)
(1)同一经线上的两点，其最短距离的劣弧线就在经线上(如图中弧AB)。
(2)同一纬线上的两点，其最短距离的劣弧线向较高纬度凸起(如图中同一条纬线上MK之间的最短航线是弧MPK，而不是弧MQK，赤道上除外)。
(3)晨昏线上的两点，由于晨昏线本身就是一个大圆，故两点最短航线就是两点之间的较短晨昏线(即劣弧线)。
4．利用经纬网定“距离”
(1)任一经线上：纬度1°的间隔长度都相等，约是111千米。
(2)任一纬线上：经度1°的间隔长度的计算公式为：111千米?cosθ (θ为该纬线的纬度数)。
(3)不同经线和纬线上：计算两点间距离时可进行估算。一是可以先假设两点的经度相同或纬度相同，然后再根据实际情况扩大或缩小；二是可以先算出比例尺，进而算出两点间的距离。
5．利用经纬网定“范围”
(1)相同纬度且跨经度数相同的两幅图，其所示地区的面积相等。
(2)跨经纬度数相同的地图，纬度越高，表示的实际范围越小。
(3)图幅相同的两幅地图，中心点纬度数相同，则跨经纬度越广，所表示的实际范围越大，比例尺越小。
经线和纬线的特点：
