如图甲所示，闭合线圈固定在小车上，总质量为1kg．它们在光滑水平面上以10m/s的速度进入与线圈平面垂直、磁感应强度为B的水平有界匀强磁场，磁场方向垂直纸面向里

题文

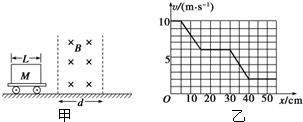

如图甲所示，闭合线圈固定在小车上，总质量为1kg．它们在光滑水平面上以10m/s的速度进入与线圈平面垂直、磁感应强度为B的水平有界匀强磁场，磁场方向垂直纸面向里．已知小车运动的速度v随车的位移x变化的v-x图象如图乙所示．则（ ）



A．线圈的长度L=15 cmB．磁场的宽度d=15 cmC．线圈进入磁场过程中做匀加速运动，加速度为0.8 m/s²D．线圈通过磁场过程中产生的热量为48 J

题型：未知 难度：其他题型

答案

A．闭合线圈在进入和离开磁场时的位移即为线圈的长度，线圈进入或离开磁场时受安培力作用，将做减速运动，由乙图可知，L=10cm，故A错误；
    B．磁场的宽度等于线圈刚进入磁场到刚离开磁场时的位移，由乙图可知，5-15cm是进入的过程，15-30cm是完全在磁场中运动的过程，30-40cm是离开磁场的过程，所以d=30cm-5cm=25cm，故B错误；
    C．根据F=BIL及I=BL vR 得：F=B2L2vR，因为v是一个变量，所以F也是一个变量，所以线圈不是匀加速运动，是变减速运动，故C错误；
    D．线圈通过磁场过程中运用动能定理得：12mv₂²-12mv₁²=W_安，由乙图可知v₁=10m/s，v₂=2m/s，带入数据得：W_安=-48J，所以克服安培力做功为48J，即线圈通过磁场过程中产生的热量为48J，故D正确．
故选D

点击查看匀变速直线运动知识点讲解,巩固学习

解析

BL vR

考点

据考高分专家说，试题“如图甲所示，闭合线圈固定在小车上，总质量.....”主要考查你对 [匀变速直线运动 ]考点的理解。

匀变速直线运动

定义：
在任意相等的时间内速度的变化相等的直线运动，即加速度恒定的变速直线运动叫匀变速直线运动。

特点：
a=恒量。

匀变速直线运动规律(基本公式)：
速度公式：v=

位移公式：x=
速度平方公式：
位移公式：x=
速度平方公式：

位移—平均速度关系式：x=

匀变速直线运动的几个重要推论：

1. 在任意两个连续相等的时间间隔内通过的位移之差为一恒量，即：S_Ⅱ－S_Ⅰ＝S_Ⅲ－S_Ⅱ＝…＝S_N－S_N－1＝ΔS＝


   匀变速直线运动的几个重要推论：

   1. 在任意两个连续相等的时间间隔内通过的位移之差为一恒量，即：S_Ⅱ－S_Ⅰ＝S_Ⅲ－S_Ⅱ＝…＝S_N－S_N－1＝ΔS＝
      (此公式可以用来判断物体是否做匀变速直线运动)。进一步推论：S_n＋m－S_n＝
      ，其中S_n、S_n＋m分别表示第n段和第(n＋m)段相等时间内的位移，T为相等时间间隔。
   2. 某段时间内的平均速度，等于该段时间的中间时刻的瞬时速度，即。
   3. 某段位移中点的瞬时速度等于初速度v₀和末速度v平方和一半的平方根，即v_s/2＝，其中S_n、S_n＋m分别表示第n段和第(n＋m)段相等时间内的位移，T为相等时间间隔。
   4. 某段时间内的平均速度，等于该段时间的中间时刻的瞬时速度，即。
   5. 某段位移中点的瞬时速度等于初速度v₀和末速度v平方和一半的平方根，即v_s/2＝
      。
