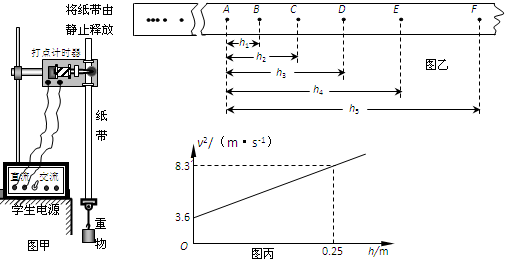

某同学利用如图甲所示的实验装置测量重力加速度．
（1）请指出该同学在实验操作中存在的两处明显错误或不当：
①______；②______．
（2）该同学经正确操作得到如图乙所示的纸带，取连续的六个打点A、B、C、D、E、F为计数点，测得点A到B、C、D、E、F的距离分别为h1、h2、h3、h4、h5．若打点的频率为f，则打E点时重物速度的表达式为vE=______；若分别计算出各计数点对应的速度数值，并在坐标系中画出速度的二次方（v2）与距离（h）的关系图线，如图丙所示，则重力加速度g=______m/s2．
（3）若当地的重力加速度值为9.8m/s2，你认为该同学测量值存在偏差的主要原因是______．
题型：未知 难度：其他题型
答案
（1）①打点计时器应接交流电源
②重物释放时应紧靠打点计时器
（2）利用匀变速直线运动的推论
vE=xDFtDF=(h5-h3)f2
v2=2gh
速度的二次方v2与距离（h）的关系图线的斜率为18.8
所以g=9.4m/s2．
（3）测量值存在偏差的主要原因是纸带通过打点计时器时的摩擦阻力．
故答案为：（1）打点计时器应接交流电源 重物释放时应紧靠打点计时器（2）(h5-h3)f2，9.4m/s2
（3）纸带通过打点计时器时的摩擦阻力
点击查看打点计时器知识点讲解,巩固学习
解析
xDFtDF
考点
据考高分专家说，试题“某同学利用如图甲所示的实验装置测量重力加.....”主要考查你对 [打点计时器 ]考点的理解。
打点计时器
1、打点计时器：
是一种测量时间的工具。如果运动物体带动的纸带通过打点计时器，在纸带上打下的点就记录了物体运动的时间，纸带上的点也相应的表示出了运动物体在不同时刻的位置。研究纸带上的各点间的间隔，就可分析物体的运动状况。
2、电磁打点计时器：
是一种记录运动物体在一定时间内发生的位移的计时仪器，它使用交流电源，由学生电源供电，工作电压在6V以下，当电源的频率是50Hz时，它每隔0.02s打一个点，通电前把纸带穿过限位孔，再把套在轴上的复写纸片压在纸带的上面，接通电源后，在线圈和永久磁铁的作用下，振片便振动起来，带动其上的振针上下振动。这时，如果纸带运动，振针就通过复写纸在纸带上留下一行小点。如果把纸带跟运动的物体连在一起，即由物体带动纸带一起运动，纸带上各点之间的距离就表示相应时间间隔中物体的位移。
3、电火花计时器的原理与电磁打点计时器：
电火花计时器的原理与电磁打点计时器类似，这种计时器工作时，纸带运动受到的阻力比较小，实验误差也就比较小。
打点计时器：
(1)作用：计时仪器，当电源频率为50Hz时，每隔0.02s打一次点。
(2)工作条件：①电磁打点计时器：4V~6V交流电源。②电火花打点计时器：220V交流电源。
(3)纸带上点的意义：①表示和纸带相连的物体在不同时刻的位置。
②通过研究纸带上各点之间的间隔，可以判断物体的运动情况。
③可以利用纸带上打出的点来确定计数点间的时间间隔。
利用纸带判断物体运动状态的方法：
(1)沿直线运动的物体在连续相等时间内不同时刻的速度分别为v1、v2、v3、v4、…，若v2－v1＝v3－v2＝v4－v3＝…，则说明物体在相等时间内速度的增量相等，由此说明物体在做匀变速直线运动，即a＝
==
=
=…
(2)沿直线运动的物体在连续相等时间内的位移分别为x1，x2，x3，x4…，若Δx＝x2－x1＝x3－x2＝x4－x3＝…，则说明物体在做匀变速直线运动，且Δx＝.aT2。
速度、加速度的求解方法：
(2)由纸带求物体运动的加速度
①逐差法：即根据x4－x1＝x5－x2＝x6－x3＝3aT2(T为相邻两计数点间的时间间隔)，求出a1＝
(2)由纸带求物体运动的加速度
①逐差法：即根据x4－x1＝x5－x2＝x6－x3＝3aT2(T为相邻两计数点间的时间间隔)，求出a1＝
、a2＝
、a3＝
，再算出a1、a2、a3的平均值即为物体运动的加速度：
＝＝
＝.
。
②图象法：即先根据vn＝
求出多个点的瞬时速度，后作出v－t图象，图象的斜率即为物体运动的加速度。
