题文

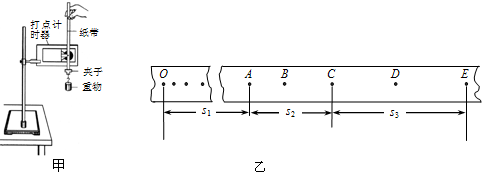

如图甲是“利用自由落体运动验证机械能守恒”的实验装置．让质量为m的重物自由下落，打出一条较为理想的纸带，O为打点计时器在纸带上打出的第一个点，选取纸带上连续打出的五个点A、B、C、D、E，并测量出OA间的距离为s1，AC间的距离为s2，CE间的距离为s3，如图乙所示．已知两个相邻点之间的时间间隔为T，当地重力加速度g，请你回答：
（1）手持纸带保持竖直方向，使重物静止在靠近打点计时器的地方．接着要完成的步骤是：______．（选A或B）
A．先放开纸带再接通电源；B．先接通电源后放开纸带．
（2）打点计时器从打第一个点O点到打C点的过程中，重物的重力势能的减少量为△Ep=______，计时器在打O点和C点的这段时间内，重物的动能增加量为△Ek=______．（用题中所给物理量的字母写出表达式）
（3）本实验误差的主要来源有______，______．（试举出两条）．
题型：未知 难度：其他题型
答案
（1）开始记录时，应先给打点计时器通电打点，然后再释放重物，让它带着纸带一同落下，如果先放开纸带让重物下落，再接通打点计时时器的电源，由于重物运动较快，不利于数据的采集和处理，会对实验产生较大的误差．故选B．
（2）根据重力势能的定义式得：
重力势能减小量△Ep=mgh=mg（s1+s2）
利用匀变速直线运动的推论得：
vC=xAEtAE=(s2+s3) 4T
EkC=12mvC2=m(s2+s3)232T2
（3）本实验误差的主要来源有：纸带与打点计时器之间有摩擦；测量间隔距离有误差；重物下落受到空气阻力；…
故答案为：（1）B； （2）mg（s1+s2）； m(s2+ s3)232T2；
（3）纸带与打点计时器之间有摩擦；重物下落受到空气阻力
点击查看打点计时器知识点讲解,巩固学习
解析
xAEtAE
考点
据考高分专家说，试题“如图甲是“利用自由落体运动验证机械能守恒.....”主要考查你对 [打点计时器 ]考点的理解。
打点计时器
1、打点计时器：
是一种测量时间的工具。如果运动物体带动的纸带通过打点计时器，在纸带上打下的点就记录了物体运动的时间，纸带上的点也相应的表示出了运动物体在不同时刻的位置。研究纸带上的各点间的间隔，就可分析物体的运动状况。
2、电磁打点计时器：
是一种记录运动物体在一定时间内发生的位移的计时仪器，它使用交流电源，由学生电源供电，工作电压在6V以下，当电源的频率是50Hz时，它每隔0.02s打一个点，通电前把纸带穿过限位孔，再把套在轴上的复写纸片压在纸带的上面，接通电源后，在线圈和永久磁铁的作用下，振片便振动起来，带动其上的振针上下振动。这时，如果纸带运动，振针就通过复写纸在纸带上留下一行小点。如果把纸带跟运动的物体连在一起，即由物体带动纸带一起运动，纸带上各点之间的距离就表示相应时间间隔中物体的位移。
3、电火花计时器的原理与电磁打点计时器：
电火花计时器的原理与电磁打点计时器类似，这种计时器工作时，纸带运动受到的阻力比较小，实验误差也就比较小。
打点计时器：
(1)作用：计时仪器，当电源频率为50Hz时，每隔0.02s打一次点。
(2)工作条件：①电磁打点计时器：4V~6V交流电源。②电火花打点计时器：220V交流电源。
(3)纸带上点的意义：①表示和纸带相连的物体在不同时刻的位置。
②通过研究纸带上各点之间的间隔，可以判断物体的运动情况。
③可以利用纸带上打出的点来确定计数点间的时间间隔。
利用纸带判断物体运动状态的方法：
(1)沿直线运动的物体在连续相等时间内不同时刻的速度分别为v1、v2、v3、v4、…，若v2－v1＝v3－v2＝v4－v3＝…，则说明物体在相等时间内速度的增量相等，由此说明物体在做匀变速直线运动，即a＝
==
=
=…
(2)沿直线运动的物体在连续相等时间内的位移分别为x1，x2，x3，x4…，若Δx＝x2－x1＝x3－x2＝x4－x3＝…，则说明物体在做匀变速直线运动，且Δx＝.aT2。
速度、加速度的求解方法：
(2)由纸带求物体运动的加速度
①逐差法：即根据x4－x1＝x5－x2＝x6－x3＝3aT2(T为相邻两计数点间的时间间隔)，求出a1＝
(2)由纸带求物体运动的加速度
①逐差法：即根据x4－x1＝x5－x2＝x6－x3＝3aT2(T为相邻两计数点间的时间间隔)，求出a1＝
、a2＝
、a3＝
，再算出a1、a2、a3的平均值即为物体运动的加速度：
＝＝
＝.
。
②图象法：即先根据vn＝
求出多个点的瞬时速度，后作出v－t图象，图象的斜率即为物体运动的加速度。
