题文

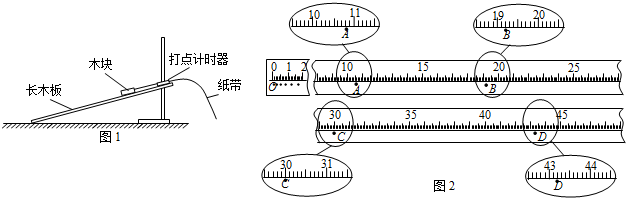

用铁架台将长木板倾斜支在水平桌面上，组成如图（1）所示装置（示意图），测量木块沿斜面下滑的加速度．所提供的仪器有长木板、木块、打点计时器（含纸带）、学生电源、米尺、铁架台及导线、开关等．
图（2）是打点计时器打出的一条纸带，纸带上标注了O点和几个计数点：A、B、C、D等，相邻两个计数点间还有4个点没有标出，纸带旁还给出了最小刻度1mm的刻度尺，刻度尺的零点与O点对齐．已知打点计时器所用交流电源的频率是50HZ．
（1）计数点C到O点的距离是______m．
（2）由纸带可以计算出木块滑动的加速度a的大小是______m/s2（保留三位有效数字）．
（3）为了测定木块与长木板间的动摩擦因数，利用上述器材还需要测量的物理量有（指出物理量的名称并用符号表示出来）______．
（4）用（3）中测量出的物理量及加速度a、重力加速度g，计算动摩擦因数的计算式是______．
题型：未知 难度：其他题型
答案
（1）由图示米尺可知，米尺分度值是1mm，C点所对应刻度尺的示数是30.00cm=0.3000m．
（2）由纸带可知，OA=10.80cm=0.1080m，CD=OD-OC=43.20cm-30.00cm=13.20cm=0.1320m，
计数点间的时间间隔t=0.1s，CD-OA=2at2，则a=2.40m/s2；
（3）为了测定木块与长木板间的动摩擦因数，还需要测出：长木板的长度L，长木板上端抬起的高度h．
（4）设斜面的倾角是θ，由题意知：sinθ=hL，cosθ=L2-h2L，
对木块，由牛顿第二定律得：mgsinθ-μmgcosθ=ma，解得：μ=gh-aLgL2-h2；
故答案为：（1）0.3000；（2）2.40；（3）长木板的长度L，长木板上端抬起的高度h；（4）gh-aLgL2-h2．
点击查看打点计时器知识点讲解,巩固学习
解析
hL
考点
据考高分专家说，试题“用铁架台将长木板倾斜支在水平桌面上，组成.....”主要考查你对 [打点计时器 ]考点的理解。
打点计时器
1、打点计时器：
是一种测量时间的工具。如果运动物体带动的纸带通过打点计时器，在纸带上打下的点就记录了物体运动的时间，纸带上的点也相应的表示出了运动物体在不同时刻的位置。研究纸带上的各点间的间隔，就可分析物体的运动状况。
2、电磁打点计时器：
是一种记录运动物体在一定时间内发生的位移的计时仪器，它使用交流电源，由学生电源供电，工作电压在6V以下，当电源的频率是50Hz时，它每隔0.02s打一个点，通电前把纸带穿过限位孔，再把套在轴上的复写纸片压在纸带的上面，接通电源后，在线圈和永久磁铁的作用下，振片便振动起来，带动其上的振针上下振动。这时，如果纸带运动，振针就通过复写纸在纸带上留下一行小点。如果把纸带跟运动的物体连在一起，即由物体带动纸带一起运动，纸带上各点之间的距离就表示相应时间间隔中物体的位移。
3、电火花计时器的原理与电磁打点计时器：
电火花计时器的原理与电磁打点计时器类似，这种计时器工作时，纸带运动受到的阻力比较小，实验误差也就比较小。
打点计时器：
(1)作用：计时仪器，当电源频率为50Hz时，每隔0.02s打一次点。
(2)工作条件：①电磁打点计时器：4V~6V交流电源。②电火花打点计时器：220V交流电源。
(3)纸带上点的意义：①表示和纸带相连的物体在不同时刻的位置。
②通过研究纸带上各点之间的间隔，可以判断物体的运动情况。
③可以利用纸带上打出的点来确定计数点间的时间间隔。
利用纸带判断物体运动状态的方法：
(1)沿直线运动的物体在连续相等时间内不同时刻的速度分别为v1、v2、v3、v4、…，若v2－v1＝v3－v2＝v4－v3＝…，则说明物体在相等时间内速度的增量相等，由此说明物体在做匀变速直线运动，即a＝
==
=
=…
(2)沿直线运动的物体在连续相等时间内的位移分别为x1，x2，x3，x4…，若Δx＝x2－x1＝x3－x2＝x4－x3＝…，则说明物体在做匀变速直线运动，且Δx＝.aT2。
速度、加速度的求解方法：
(2)由纸带求物体运动的加速度
①逐差法：即根据x4－x1＝x5－x2＝x6－x3＝3aT2(T为相邻两计数点间的时间间隔)，求出a1＝
(2)由纸带求物体运动的加速度
①逐差法：即根据x4－x1＝x5－x2＝x6－x3＝3aT2(T为相邻两计数点间的时间间隔)，求出a1＝
、a2＝
、a3＝
，再算出a1、a2、a3的平均值即为物体运动的加速度：
＝＝
＝.
。
②图象法：即先根据vn＝
求出多个点的瞬时速度，后作出v－t图象，图象的斜率即为物体运动的加速度。
