题文

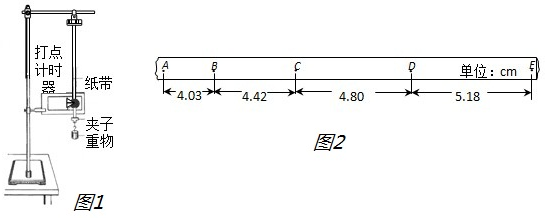

用如图1所示的实验装置验证机械能守恒定律．实验所用的电源为学生电源，输出电压为6V的交流电和直流电两种．质量为0.300kg的重锤从高处由静止开始下落，重锤上拖着的纸带打出一系列的点，对纸带上的点痕进行测量，即可验证机械能守恒定律．
（g取9.8m/s2）
（1）下面列举了该实验的几个操作步骤：
A．按照图示的装置安装器件；
B．将打点计时器接到电源的“直流输出”上；
C．释放悬挂纸带的夹子，同时接通电源开关打出一条纸带；
D．测量纸带上某些点间的距离；
E．根据测量的结果计算重锤下落过程中减少的重力势能是否等于增加的动能．
将其中操作不当的步骤对应的字母填在下面的空行内，并说明其原因．
①______ ②______
（2）实验中得到如图2所示的纸带，根据纸带可得重锤从B点到D点重力势能的减少量等于______，动能的增加量等于______．（结果保留三位有效数）
（3）在验证机械能守恒定律的实验中发现，重锤减小的重力势能总是大于重锤动能的增加，其原因主要是______．
题型：未知 难度：其他题型
答案
（1）①B、、电火花和电磁计时器都使用交流电源．
②C、实验时，应先接通打点计时器电源后释放重物，由于重物运动较快，可能会使打出来的点很少，不利于数据的采集和处理．
（2）重力势能减小量等于△Ep=mgh=0.300×9.8×（0.0442+0.0480）J=0.271 J．
利用匀变速直线运动的推论
vB=xACtAC=(0.0403+0.0442)m2×0.02s=2.11m/s
vD=xCEtCE=(0.0480+0.0518)m2×0.02s=2.49m/s
EkB=12mvB2，EkD=12mvD2
△Ek=EkD-EkB=0.264J
（3）由于实验过程中摩擦阻力的存在，重力势能有一部分转化给了摩擦阻力做功产生的内能．
故答案为：（1）①B ②D
（2）0.271J． 0.264J
（3）由于实验过程中摩擦阻力的存在产生误差．
点击查看打点计时器知识点讲解,巩固学习
解析
xACtAC
考点
据考高分专家说，试题“用如图1所示的实验装置验证机械能守恒定律.....”主要考查你对 [打点计时器 ]考点的理解。
打点计时器
1、打点计时器：
是一种测量时间的工具。如果运动物体带动的纸带通过打点计时器，在纸带上打下的点就记录了物体运动的时间，纸带上的点也相应的表示出了运动物体在不同时刻的位置。研究纸带上的各点间的间隔，就可分析物体的运动状况。
2、电磁打点计时器：
是一种记录运动物体在一定时间内发生的位移的计时仪器，它使用交流电源，由学生电源供电，工作电压在6V以下，当电源的频率是50Hz时，它每隔0.02s打一个点，通电前把纸带穿过限位孔，再把套在轴上的复写纸片压在纸带的上面，接通电源后，在线圈和永久磁铁的作用下，振片便振动起来，带动其上的振针上下振动。这时，如果纸带运动，振针就通过复写纸在纸带上留下一行小点。如果把纸带跟运动的物体连在一起，即由物体带动纸带一起运动，纸带上各点之间的距离就表示相应时间间隔中物体的位移。
3、电火花计时器的原理与电磁打点计时器：
电火花计时器的原理与电磁打点计时器类似，这种计时器工作时，纸带运动受到的阻力比较小，实验误差也就比较小。
打点计时器：
(1)作用：计时仪器，当电源频率为50Hz时，每隔0.02s打一次点。
(2)工作条件：①电磁打点计时器：4V~6V交流电源。②电火花打点计时器：220V交流电源。
(3)纸带上点的意义：①表示和纸带相连的物体在不同时刻的位置。
②通过研究纸带上各点之间的间隔，可以判断物体的运动情况。
③可以利用纸带上打出的点来确定计数点间的时间间隔。
利用纸带判断物体运动状态的方法：
(1)沿直线运动的物体在连续相等时间内不同时刻的速度分别为v1、v2、v3、v4、…，若v2－v1＝v3－v2＝v4－v3＝…，则说明物体在相等时间内速度的增量相等，由此说明物体在做匀变速直线运动，即a＝
==
=
=…
(2)沿直线运动的物体在连续相等时间内的位移分别为x1，x2，x3，x4…，若Δx＝x2－x1＝x3－x2＝x4－x3＝…，则说明物体在做匀变速直线运动，且Δx＝.aT2。
速度、加速度的求解方法：
(2)由纸带求物体运动的加速度
①逐差法：即根据x4－x1＝x5－x2＝x6－x3＝3aT2(T为相邻两计数点间的时间间隔)，求出a1＝
(2)由纸带求物体运动的加速度
①逐差法：即根据x4－x1＝x5－x2＝x6－x3＝3aT2(T为相邻两计数点间的时间间隔)，求出a1＝
、a2＝
、a3＝
，再算出a1、a2、a3的平均值即为物体运动的加速度：
＝＝
＝.
。
②图象法：即先根据vn＝
求出多个点的瞬时速度，后作出v－t图象，图象的斜率即为物体运动的加速度。
