题文
（1）利用如图所示电路测量一量程为300mV的电压表的内阻Rv，Rv约为300Ω．
①请补充完整某同学的实验步骤：
A．按电路图正确连接好电路，把滑动变阻器R的滑片P滑到______（填“a”或“b”）端，闭合开关S2；
B．闭合开关Sl，调节滑动变阻器滑片的位置，使电压表的指针指到满刻度；
C．保持开关S1闭合和滑动变阻器滑片P的位置不变，断开开关S2，调整电阻箱R0的阻值大小，使电压表的指针指到满刻度的______；读出此时电阻箱R0的阻值，即等于电压表内阻Rv．
②实验所提供的器材除待测电压表、电阻箱（最大阻值999.9Ω）、电池（电动势约1.5V，内阻可忽略不计）、导线和开关之外，还有如下可供选择的实验器材：A．滑动变阻器（最大阻值200Ω）； B．滑动变阻器（最大阻值20Ω）．为了使测量比较精确，从可供选择的实验器材中，滑动变阻器R应选用______ （填序号）．
③对于上述测量方法，从实验原理分析可知，实际测出的电压表内阻的测量值R测______ （填“大于”、“小于”或“等于”）真实值Rv．

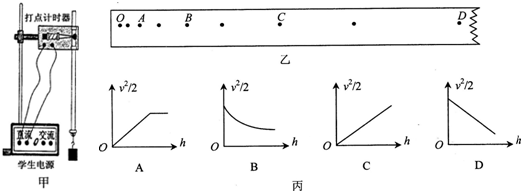

（2）某同学利用如图甲的实验装置来验证机械能守恒定律．
①该同学开始实验时情形如图甲所示，接通电源释放纸带．请指出该同学在实验操作中存在的两处明显错误或不当的地方：
a______；b______
②实验中所用重物的质量m=lkg，经改正错误后，打出的纸带如图乙所 示，O为重物由静止开始运动时打点计时器所打的第一个点，A、B、C、D为相邻的几个计数点，每两个相邻计数点的时间间隔为0.04s，测得OA=0.77cm、OB=3.07cm、OC=6.92cm、OD=12.30cm，查出当 地的重力加速度g=9.80m/s2，则重物在计时器打下B点时的动能EkB=______J；从开始下落到打下B点的过程中，重物的重力势能减少量△Ep=______ J．（结果保留三位有效数字）
③据纸带算出相关各点的速度v并量出下落的距离h，以v22导为纵轴，以h为横轴画出的图线应是图丙中的______，由此可说明机械能是守恒的，图象的斜率代表的物理量是______．
题型：未知 难度：其他题型
答案
（1）根据电路图可知，当滑片移动最左端时，aP两端电压为零．所以滑片P滑到a处．
当闭合开关S1时调节滑片，使电压表满偏，要想测出电压表的电阻，则可再闭合开关S2，调整电阻箱R0的阻值大小，使电压表的指针指到满刻度的一半，此时电阻箱的阻值就是电压表的阻值．
由于Rv约为300Ω，再加之滑动变阻器分压式接入，所以滑动变阻器的阻值要偏小，故选B
从实验原理分析可知，当再闭合开关S2，调整电阻箱R0的阻值，从而使得滑动变阻器两端电压变大，即使电压表示数为一半，而电阻箱R0的电压偏大，导致所测电阻也偏大，所以测量电阻大于真实电阻．
（2）由图可知，该同学在实验操作中存在的两处明显错误或不当的地方是：打点计时器接了直流电；重物离打点计时器太远．
由于纸带做匀加速直线运动，则B点的瞬时速度等于AC的平均速度，即vB=SACtAC
而B点的动能为：
EKB=12mv2B=12m(SACtAC)2=0.295J
那么减小的重力势能为：EP=mgh=0.301J
由12mv2-0=mgh 变型得：v22=gh
则以v22导为纵轴，以h为横轴画出的图线是一条倾斜直线，直线的斜率大小为重力加速度大小，故选C
故答案为：（1）①A．a C．一半 ②B ③大于
（2）①打点计时器接了直流电；重物离打点计时器太远
②0.295（或0.296）；0.301
③c； 重力加速度
点击查看打点计时器知识点讲解,巩固学习
解析
SACtAC
考点
据考高分专家说，试题“（1）利用如图所示电路测量一量程为300.....”主要考查你对 [打点计时器 ]考点的理解。
打点计时器
1、打点计时器：
是一种测量时间的工具。如果运动物体带动的纸带通过打点计时器，在纸带上打下的点就记录了物体运动的时间，纸带上的点也相应的表示出了运动物体在不同时刻的位置。研究纸带上的各点间的间隔，就可分析物体的运动状况。
2、电磁打点计时器：
是一种记录运动物体在一定时间内发生的位移的计时仪器，它使用交流电源，由学生电源供电，工作电压在6V以下，当电源的频率是50Hz时，它每隔0.02s打一个点，通电前把纸带穿过限位孔，再把套在轴上的复写纸片压在纸带的上面，接通电源后，在线圈和永久磁铁的作用下，振片便振动起来，带动其上的振针上下振动。这时，如果纸带运动，振针就通过复写纸在纸带上留下一行小点。如果把纸带跟运动的物体连在一起，即由物体带动纸带一起运动，纸带上各点之间的距离就表示相应时间间隔中物体的位移。
3、电火花计时器的原理与电磁打点计时器：
电火花计时器的原理与电磁打点计时器类似，这种计时器工作时，纸带运动受到的阻力比较小，实验误差也就比较小。
打点计时器：
(1)作用：计时仪器，当电源频率为50Hz时，每隔0.02s打一次点。
(2)工作条件：①电磁打点计时器：4V~6V交流电源。②电火花打点计时器：220V交流电源。
(3)纸带上点的意义：①表示和纸带相连的物体在不同时刻的位置。
②通过研究纸带上各点之间的间隔，可以判断物体的运动情况。
③可以利用纸带上打出的点来确定计数点间的时间间隔。
利用纸带判断物体运动状态的方法：
(1)沿直线运动的物体在连续相等时间内不同时刻的速度分别为v1、v2、v3、v4、…，若v2－v1＝v3－v2＝v4－v3＝…，则说明物体在相等时间内速度的增量相等，由此说明物体在做匀变速直线运动，即a＝
==
=
=…
(2)沿直线运动的物体在连续相等时间内的位移分别为x1，x2，x3，x4…，若Δx＝x2－x1＝x3－x2＝x4－x3＝…，则说明物体在做匀变速直线运动，且Δx＝.aT2。
速度、加速度的求解方法：
(2)由纸带求物体运动的加速度
①逐差法：即根据x4－x1＝x5－x2＝x6－x3＝3aT2(T为相邻两计数点间的时间间隔)，求出a1＝
(2)由纸带求物体运动的加速度
①逐差法：即根据x4－x1＝x5－x2＝x6－x3＝3aT2(T为相邻两计数点间的时间间隔)，求出a1＝
、a2＝
、a3＝
，再算出a1、a2、a3的平均值即为物体运动的加速度：
＝＝
＝.
。
②图象法：即先根据vn＝
求出多个点的瞬时速度，后作出v－t图象，图象的斜率即为物体运动的加速度。
