题文
打点计时器使用的是______（填直流或交流）电源，若电源使用频率是50Hz，则它每隔______s打一个点．研究匀变速直线运动的实验中，图为一次记录小车运动情况的纸带，图中A、B、C、D、E、F、G为相邻的计数点，相邻两计数点间还有四个点未画出，则（1）C点的瞬时速度为VC=______m/s，（2）以打B点为记时起点建立v-t坐标系，请在图中作出小车运动的速度与时间关系图线（见答题卡）； （3）根据图线可得小车运动的加速度a=______m/s2
题型：未知 难度：其他题型
答案
电火花计时器是使用交流电电源的仪器，它每隔0.02秒打一次点．
（1）因为每相邻两计数点间还有4个打点，所以相邻的计数点之间的时间间隔为0.1s
利用匀变速直线运动的推论得：
VC=xBDtBD=0.24m/s

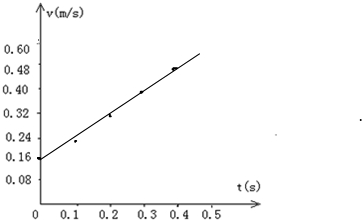

（2）利用匀变速直线运动的推论得：
VB=xACtAC=0.16m/s
VD=xCEtCE=0.32m/s
VE=xDFtDF=0.40m/s
VF=xEGtEG=0.48m/s
（3）在图线上找相距较远的两点根据加速度定义式求解加速度
a=△v△t=0.8m/s2．
故答案为：交流，0.02，（1）0.24，（2）上图，（3）0.8
点击查看打点计时器知识点讲解,巩固学习
解析
xBDtBD
考点
据考高分专家说，试题“打点计时器使用的是______（填直流或.....”主要考查你对 [打点计时器 ]考点的理解。
打点计时器
1、打点计时器：
是一种测量时间的工具。如果运动物体带动的纸带通过打点计时器，在纸带上打下的点就记录了物体运动的时间，纸带上的点也相应的表示出了运动物体在不同时刻的位置。研究纸带上的各点间的间隔，就可分析物体的运动状况。
2、电磁打点计时器：
是一种记录运动物体在一定时间内发生的位移的计时仪器，它使用交流电源，由学生电源供电，工作电压在6V以下，当电源的频率是50Hz时，它每隔0.02s打一个点，通电前把纸带穿过限位孔，再把套在轴上的复写纸片压在纸带的上面，接通电源后，在线圈和永久磁铁的作用下，振片便振动起来，带动其上的振针上下振动。这时，如果纸带运动，振针就通过复写纸在纸带上留下一行小点。如果把纸带跟运动的物体连在一起，即由物体带动纸带一起运动，纸带上各点之间的距离就表示相应时间间隔中物体的位移。
3、电火花计时器的原理与电磁打点计时器：
电火花计时器的原理与电磁打点计时器类似，这种计时器工作时，纸带运动受到的阻力比较小，实验误差也就比较小。
打点计时器：
(1)作用：计时仪器，当电源频率为50Hz时，每隔0.02s打一次点。
(2)工作条件：①电磁打点计时器：4V~6V交流电源。②电火花打点计时器：220V交流电源。
(3)纸带上点的意义：①表示和纸带相连的物体在不同时刻的位置。
②通过研究纸带上各点之间的间隔，可以判断物体的运动情况。
③可以利用纸带上打出的点来确定计数点间的时间间隔。
利用纸带判断物体运动状态的方法：
(1)沿直线运动的物体在连续相等时间内不同时刻的速度分别为v1、v2、v3、v4、…，若v2－v1＝v3－v2＝v4－v3＝…，则说明物体在相等时间内速度的增量相等，由此说明物体在做匀变速直线运动，即a＝
==
=
=…
(2)沿直线运动的物体在连续相等时间内的位移分别为x1，x2，x3，x4…，若Δx＝x2－x1＝x3－x2＝x4－x3＝…，则说明物体在做匀变速直线运动，且Δx＝.aT2。
速度、加速度的求解方法：
(2)由纸带求物体运动的加速度
①逐差法：即根据x4－x1＝x5－x2＝x6－x3＝3aT2(T为相邻两计数点间的时间间隔)，求出a1＝
(2)由纸带求物体运动的加速度
①逐差法：即根据x4－x1＝x5－x2＝x6－x3＝3aT2(T为相邻两计数点间的时间间隔)，求出a1＝
、a2＝
、a3＝
，再算出a1、a2、a3的平均值即为物体运动的加速度：
＝＝
＝.
。
②图象法：即先根据vn＝
求出多个点的瞬时速度，后作出v－t图象，图象的斜率即为物体运动的加速度。
