题文

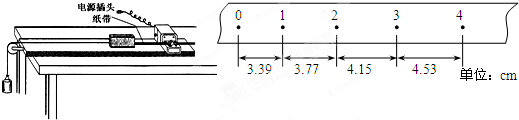

实验装置如图所示．一小车放在水平长木板上，左侧拴有一细软线，跨过固定在木板边缘的滑轮与一重物相连，小车右侧与穿过电火花计时器的纸带相连，在重物牵引下，小车在木板上向左运动．右图给出了电火花计时器在纸带上打出的一些计数点，相邻的两个计数点间的时间间隔为0.1s，相邻的两个计数点间的距离如图中所标．
（1）关于实验以下说法正确的有______．
A．开始打点之前，小车应该靠近打点计时器
B．纸带拉动的方向应与限位孔平行
C．实验时应该先释放小车再打开电源打点
D．实验时木板不能一头高一头低，一定要保持水平
（2）打计数点1、3时小车对应的速度分别为：v1=______m/s，v3=______m/s，
（3）据此可求出小车从1到3计数点内的加速度为a=______m/s2．
题型：未知 难度：其他题型
答案
（1）A、小车应靠近打点计时器且打点计时器应距左端较远，这样便于小车运动一段过程，从而能准确测量小车的加速度，减小误差．故A正确．
B、纸带拉动的方向应与限位孔平行，以便减小摩擦，故B正确．
C、为了提高纸带的利用率，同时为了使打点更稳定，使所打点尽量在一条直线上，应该先接通电源，后释放小车，故C错误；
D、为了减小误差，我们需要平衡摩擦力，所以实验时木板可以右端适当垫高一点，故D错误．
故选AB．
（2）根据匀变速直线运动中时间中点的速度等于该过程中的平均速度，可以求出打纸带上1、3点时小车的瞬时速度大小
即：v1=x022T=0.36m/s，
v3=x242T=0.43m/s
（3）根据匀变速直线运动的推论公式△x=aT2可以求出加速度的大小，
得：x4-x2=2a1T2
x3-x1=2a2T2
为了更加准确的求解加速度，我们对两个加速度取平均值
得：a=12（a1+a2）
即小车运动的加速度计算表达式为：a=(x4+x3)-(x2+x1)4T2
解得：a=0.38m/s2
故答案为：
（1）AB
（2）0.36，0.43
（3）0.38
点击查看打点计时器知识点讲解,巩固学习
解析
x022T
考点
据考高分专家说，试题“实验装置如图所示．一小车放在水平长木板上.....”主要考查你对 [打点计时器 ]考点的理解。
打点计时器
1、打点计时器：
是一种测量时间的工具。如果运动物体带动的纸带通过打点计时器，在纸带上打下的点就记录了物体运动的时间，纸带上的点也相应的表示出了运动物体在不同时刻的位置。研究纸带上的各点间的间隔，就可分析物体的运动状况。
2、电磁打点计时器：
是一种记录运动物体在一定时间内发生的位移的计时仪器，它使用交流电源，由学生电源供电，工作电压在6V以下，当电源的频率是50Hz时，它每隔0.02s打一个点，通电前把纸带穿过限位孔，再把套在轴上的复写纸片压在纸带的上面，接通电源后，在线圈和永久磁铁的作用下，振片便振动起来，带动其上的振针上下振动。这时，如果纸带运动，振针就通过复写纸在纸带上留下一行小点。如果把纸带跟运动的物体连在一起，即由物体带动纸带一起运动，纸带上各点之间的距离就表示相应时间间隔中物体的位移。
3、电火花计时器的原理与电磁打点计时器：
电火花计时器的原理与电磁打点计时器类似，这种计时器工作时，纸带运动受到的阻力比较小，实验误差也就比较小。
打点计时器：
(1)作用：计时仪器，当电源频率为50Hz时，每隔0.02s打一次点。
(2)工作条件：①电磁打点计时器：4V~6V交流电源。②电火花打点计时器：220V交流电源。
(3)纸带上点的意义：①表示和纸带相连的物体在不同时刻的位置。
②通过研究纸带上各点之间的间隔，可以判断物体的运动情况。
③可以利用纸带上打出的点来确定计数点间的时间间隔。
利用纸带判断物体运动状态的方法：
(1)沿直线运动的物体在连续相等时间内不同时刻的速度分别为v1、v2、v3、v4、…，若v2－v1＝v3－v2＝v4－v3＝…，则说明物体在相等时间内速度的增量相等，由此说明物体在做匀变速直线运动，即a＝
==
=
=…
(2)沿直线运动的物体在连续相等时间内的位移分别为x1，x2，x3，x4…，若Δx＝x2－x1＝x3－x2＝x4－x3＝…，则说明物体在做匀变速直线运动，且Δx＝.aT2。
速度、加速度的求解方法：
(2)由纸带求物体运动的加速度
①逐差法：即根据x4－x1＝x5－x2＝x6－x3＝3aT2(T为相邻两计数点间的时间间隔)，求出a1＝
(2)由纸带求物体运动的加速度
①逐差法：即根据x4－x1＝x5－x2＝x6－x3＝3aT2(T为相邻两计数点间的时间间隔)，求出a1＝
、a2＝
、a3＝
，再算出a1、a2、a3的平均值即为物体运动的加速度：
＝＝
＝.
。
②图象法：即先根据vn＝
求出多个点的瞬时速度，后作出v－t图象，图象的斜率即为物体运动的加速度。
