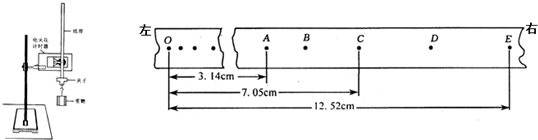

某同学用右图所示装置测定重力加速度（已知打点频率为50Hz）
（1）实验时下面的步骤先后顺序是：______．
A．释放纸带 B．打开打点计时器
（2）打出的纸带如下图所示，可以判断实验时重物连接在纸带的______端．（选填“左”或“右”）．
（3）已知纸带上记录的点为打点计时器打的点，打点计时器在打C点时物体的瞬时速度大小为______m/s，所测得的重力加速度大小为______m/s2．
（4）若当地的重力加速度数值为9.8m/s2，请列出测量值与当地重力加速度的值有差异的一个原因______．
题型：未知 难度：其他题型
答案
（1）根据打点计时器的使用步骤，应先接通电源，后释放纸带，故顺序为：BA；
（2）纸带与重物相连的那端最先打点，故点的分布比较密集些，所以重物连接在纸带的左端；
（3）vc=.vAE=xOE-xOATAE=0.1252-0.07050.08m/s=1.17m/s
a=△xT2=xCE-xACTAC2=9.75m/s2
（4）由于实验过程中重物受到空气阻力和限位孔与纸带间的摩擦阻力等作用，所求加速度的值偏小．
答：（1）BA （2）左 （3）1.17m/s 9.75m/s2（4）实验过程中重物受到空气阻力和限位孔与纸带间的摩擦阻力等作用．
点击查看打点计时器知识点讲解,巩固学习
解析
.vAE
考点
据考高分专家说，试题“某同学用右图所示装置测定重力加速度（已知.....”主要考查你对 [打点计时器 ]考点的理解。
打点计时器
1、打点计时器：
是一种测量时间的工具。如果运动物体带动的纸带通过打点计时器，在纸带上打下的点就记录了物体运动的时间，纸带上的点也相应的表示出了运动物体在不同时刻的位置。研究纸带上的各点间的间隔，就可分析物体的运动状况。
2、电磁打点计时器：
是一种记录运动物体在一定时间内发生的位移的计时仪器，它使用交流电源，由学生电源供电，工作电压在6V以下，当电源的频率是50Hz时，它每隔0.02s打一个点，通电前把纸带穿过限位孔，再把套在轴上的复写纸片压在纸带的上面，接通电源后，在线圈和永久磁铁的作用下，振片便振动起来，带动其上的振针上下振动。这时，如果纸带运动，振针就通过复写纸在纸带上留下一行小点。如果把纸带跟运动的物体连在一起，即由物体带动纸带一起运动，纸带上各点之间的距离就表示相应时间间隔中物体的位移。
3、电火花计时器的原理与电磁打点计时器：
电火花计时器的原理与电磁打点计时器类似，这种计时器工作时，纸带运动受到的阻力比较小，实验误差也就比较小。
打点计时器：
(1)作用：计时仪器，当电源频率为50Hz时，每隔0.02s打一次点。
(2)工作条件：①电磁打点计时器：4V~6V交流电源。②电火花打点计时器：220V交流电源。
(3)纸带上点的意义：①表示和纸带相连的物体在不同时刻的位置。
②通过研究纸带上各点之间的间隔，可以判断物体的运动情况。
③可以利用纸带上打出的点来确定计数点间的时间间隔。
利用纸带判断物体运动状态的方法：
(1)沿直线运动的物体在连续相等时间内不同时刻的速度分别为v1、v2、v3、v4、…，若v2－v1＝v3－v2＝v4－v3＝…，则说明物体在相等时间内速度的增量相等，由此说明物体在做匀变速直线运动，即a＝
==
=
=…
(2)沿直线运动的物体在连续相等时间内的位移分别为x1，x2，x3，x4…，若Δx＝x2－x1＝x3－x2＝x4－x3＝…，则说明物体在做匀变速直线运动，且Δx＝.aT2。
速度、加速度的求解方法：
(2)由纸带求物体运动的加速度
①逐差法：即根据x4－x1＝x5－x2＝x6－x3＝3aT2(T为相邻两计数点间的时间间隔)，求出a1＝
(2)由纸带求物体运动的加速度
①逐差法：即根据x4－x1＝x5－x2＝x6－x3＝3aT2(T为相邻两计数点间的时间间隔)，求出a1＝
、a2＝
、a3＝
，再算出a1、a2、a3的平均值即为物体运动的加速度：
＝＝
＝.
。
②图象法：即先根据vn＝
求出多个点的瞬时速度，后作出v－t图象，图象的斜率即为物体运动的加速度。
