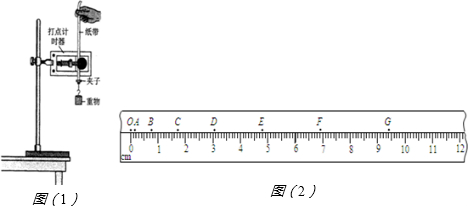

（1）利用图1中所示的装置可以研究自由落体运动．实验中需要调整好仪器，接通打点计时器的电源，松开纸带，使重物下落．打点计时器会在纸带上打出一系列的小点．
①为了测得重物下落的速度和加速度，还需要的实验器材有______．（填入正确选项前的字母）
A．天平 B．秒表 C．米尺 D．弹簧测力计
②打点计时器接在频率为50Hz的交流电源上，图2为实验中打出的一条纸带，从起始点O开始，将此后连续打出的7个点依次标为A、B、C、D…．打点计时器打F点时，重物下落的速度为______m/s，该重物下落的加速度为______m/s2．（结果保留两位有效数字）
（2）某兴趣小组为了测量一待测电阻Rx的阻值，准备先用多用电表粗测出它的阻值，然后再用伏安法精确地测量．实验室里准备了以下器材：
A．多用电表
B．电压表Vl，量程3V，内阻约5kΩ
C．电压表V2，量程15V，内阻约25kΩ
D．电流表Al，量程0.6A，内阻约0.2Ω
E．电流表A2，量程3A，内阻约0.04Ω
F．电源，电动势E=4.5V
G．滑动变阻器Rl，最大阻值5Ω，最大电流为3A
H．滑动变阻器R2，最大阻值200Ω，最大电流为1.5A
I．电键S、导线若干

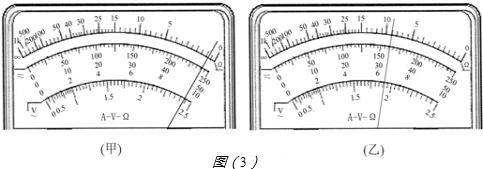

①在用多用电表粗测电阻时，该兴趣小组首先选用“×10”欧姆挡，其阻值如图3（甲）中指针所示，为了减小多用电表的读数误差，多用电表的选择开关应换用______欧姆挡；
②按正确的操作程序再一次用多用电表测量该待测电阻的阻值时，其阻值如图3（乙）中指针所示，则Rx的阻值大约是______Ω；
③在用伏安法测量该电阻的阻值时，要求尽可能准确，并且待测电阻的电压从零开始可以连续调节，则在上述提供的器材中电压表应选______；电流表应选______；滑动变阻器应选______．（填器材前面的字母代号）
④在虚线框内画出用伏安法测量该电阻的阻值时的实验电路图．
题型：未知 难度：其他题型
答案
（1）①打点计时器测速度需要测量位移，需要刻度尺．故选C．
②vF=xEG2T=4.60×10-20.04m/s=1.16m/s
设AB、BC、CD、DE、EF、FG的位移分别为x1、x2、x3、x4、x5、x6
则 a=(x4+x5+x6)-(x1+x2+x3)9T2=9.60m/s2
（2）①电阻测量值=指示值×倍率．甲图中指针偏转角度较大，指针的指示值较小，要减小测量误差，使指针指在刻度盘中央附近，指示值增大，则倍率应换小．故换用“×1”欧姆挡
②Rx的阻值大约是9Ω．
③电源的电动势E=4.5V，如选电压表V2，指针的最大偏角不到满刻度的13，误差较大．故选V1．
电阻的最大电流大约为Imax=UR=39A=0.33A，故电流表选A1．
由于RVR=50009=555.6 RRA=90.2=45 则RVR＞RRA故选择电流表外接法．
由题要求待测电阻的电压从零开始可以连续调节，故变阻器采用分压式接法．电路图如图．
故答案是：（1）①C
②1.16，9.60
（2）①“×1”
②9
③B D G
④如图所示
点击查看打点计时器知识点讲解,巩固学习
解析
xEG2T
考点
据考高分专家说，试题“（1）利用图1中所示的装置可以研究自由落.....”主要考查你对 [打点计时器 ]考点的理解。
打点计时器
1、打点计时器：
是一种测量时间的工具。如果运动物体带动的纸带通过打点计时器，在纸带上打下的点就记录了物体运动的时间，纸带上的点也相应的表示出了运动物体在不同时刻的位置。研究纸带上的各点间的间隔，就可分析物体的运动状况。
2、电磁打点计时器：
是一种记录运动物体在一定时间内发生的位移的计时仪器，它使用交流电源，由学生电源供电，工作电压在6V以下，当电源的频率是50Hz时，它每隔0.02s打一个点，通电前把纸带穿过限位孔，再把套在轴上的复写纸片压在纸带的上面，接通电源后，在线圈和永久磁铁的作用下，振片便振动起来，带动其上的振针上下振动。这时，如果纸带运动，振针就通过复写纸在纸带上留下一行小点。如果把纸带跟运动的物体连在一起，即由物体带动纸带一起运动，纸带上各点之间的距离就表示相应时间间隔中物体的位移。
3、电火花计时器的原理与电磁打点计时器：
电火花计时器的原理与电磁打点计时器类似，这种计时器工作时，纸带运动受到的阻力比较小，实验误差也就比较小。
打点计时器：
(1)作用：计时仪器，当电源频率为50Hz时，每隔0.02s打一次点。
(2)工作条件：①电磁打点计时器：4V~6V交流电源。②电火花打点计时器：220V交流电源。
(3)纸带上点的意义：①表示和纸带相连的物体在不同时刻的位置。
②通过研究纸带上各点之间的间隔，可以判断物体的运动情况。
③可以利用纸带上打出的点来确定计数点间的时间间隔。
利用纸带判断物体运动状态的方法：
(1)沿直线运动的物体在连续相等时间内不同时刻的速度分别为v1、v2、v3、v4、…，若v2－v1＝v3－v2＝v4－v3＝…，则说明物体在相等时间内速度的增量相等，由此说明物体在做匀变速直线运动，即a＝
==
=
=…
(2)沿直线运动的物体在连续相等时间内的位移分别为x1，x2，x3，x4…，若Δx＝x2－x1＝x3－x2＝x4－x3＝…，则说明物体在做匀变速直线运动，且Δx＝.aT2。
速度、加速度的求解方法：
(2)由纸带求物体运动的加速度
①逐差法：即根据x4－x1＝x5－x2＝x6－x3＝3aT2(T为相邻两计数点间的时间间隔)，求出a1＝
(2)由纸带求物体运动的加速度
①逐差法：即根据x4－x1＝x5－x2＝x6－x3＝3aT2(T为相邻两计数点间的时间间隔)，求出a1＝
、a2＝
、a3＝
，再算出a1、a2、a3的平均值即为物体运动的加速度：
＝＝
＝.
。
②图象法：即先根据vn＝
求出多个点的瞬时速度，后作出v－t图象，图象的斜率即为物体运动的加速度。
