如图是某同学在做匀变速直线运动实验中获得的一条纸带．①已知打点计时器电源频率为50Hz，则纸带上打相邻两点的时间间隔为______．②ABCD是纸带上四个

题文

（1）如图是某同学在做匀变速直线运动实验中获得的一条纸带．
①已知打点计时器电源频率为50Hz，则纸带上打相邻两点的时间间隔为______．
②ABCD是纸带上四个计数点，每两个相邻计数点间有四个点没有画出．从图1中读出A、B两点间距s______；C点对应的速度是______（计算结果保留三位有效数字）．

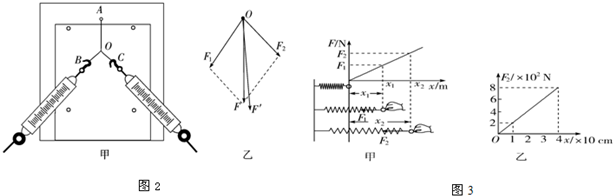

（2）在《验证力的平行四边形定则》的实验中，某同学的实验情况如图2甲所示，其中A为固定橡皮筋的图钉，O为橡皮筋与细绳的结点，OB和OC为细绳．图2乙是在白纸上根据实验结果画出的图，下列说法正确的是______．（填字母代号）
A、图乙中的F是力F1和F2合力的理论值；F′是力F1和F2合力的实际测量值
B、图乙中的F′是力F1和F2合力的理论值；F是力F1和F2合力的实际测量值
C、在实验中，如果将细绳也换成橡皮筋，那么对实验结果没有影响
D、在实验中，如果将细绳也换成橡皮筋，那么对实验结果有影响
（3）如图3所示是探究某根弹簧的伸长量x与所受拉力F之间的关系图：

（1）写出图线代表的函数______（x用m作单位）；
（2）弹簧的劲度系数是______N/m；

题型：未知难度：其他题型

答案

（1）①带上打相邻两点的时间间隔T=1f=150=0.02s
        ②根据匀变速运动相等时间内的位移是个定值得：0.90-S=1.10-0.90，所以S=0.70cm，即A、B间的距离S=0.70cm．
       B、D间的时间间隔T=0.1s
        则v_c=xBD2T=0.020.2=0.100m/s
（2）A、理论值是用平行四边形画出来的，真实值是与橡皮筋同线的那个力．所以：F是理论值，F′是实际值，故A正确，B错误；
C、在实验中细线是否伸缩对实验结果没有影响，故换成橡皮筋可以同样完成实验，没有影响，故C正确，D错误．
故选AC
（3）由图象可以解出倾斜直线的斜率，k=△F△x=800-00.4-0=2000N/m
由于F=kx
解得：F=2000x
根据胡克定律弹簧的弹力与弹簧的形变量成正比，比例系数即为弹簧的劲度系数；所以弹簧的劲度系数为2000N/m．
故答案为：
（1）、①0.02s，②0.70cm； 0.100m/s；（2）AC；（3）①F=2000x；②2000

点击查看打点计时器知识点讲解,巩固学习

解析

考点

据考高分专家说，试题“（1）如图是某同学在做匀变速直线运动实验.....”主要考查你对 [打点计时器 ]考点的理解。

打点计时器

1、打点计时器：
是一种测量时间的工具。如果运动物体带动的纸带通过打点计时器，在纸带上打下的点就记录了物体运动的时间，纸带上的点也相应的表示出了运动物体在不同时刻的位置。研究纸带上的各点间的间隔，就可分析物体的运动状况。

2、电磁打点计时器：
是一种记录运动物体在一定时间内发生的位移的计时仪器，它使用交流电源，由学生电源供电，工作电压在6V以下，当电源的频率是50Hz时，它每隔0.02s打一个点，通电前把纸带穿过限位孔，再把套在轴上的复写纸片压在纸带的上面，接通电源后，在线圈和永久磁铁的作用下，振片便振动起来，带动其上的振针上下振动。这时，如果纸带运动，振针就通过复写纸在纸带上留下一行小点。如果把纸带跟运动的物体连在一起，即由物体带动纸带一起运动，纸带上各点之间的距离就表示相应时间间隔中物体的位移。

3、电火花计时器的原理与电磁打点计时器：
电火花计时器的原理与电磁打点计时器类似，这种计时器工作时，纸带运动受到的阻力比较小，实验误差也就比较小。
