题文

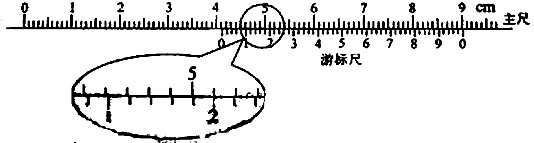

(1)一种游标卡尺,它的游标尺上有50个小的等分刻度,总长度为49mm.用它测量某物体长度,卡尺示数如图所示,则该物体的长度是______ cm.

(2).某学生用打点计时器研究小车的匀变速直线运动.他将打点计时器接到频率为50Hz的交流电源上,实验时得到一条纸带.他在纸带上便于测量的地方选取第一个计时点,在这点下标明A,第六个点下标明B,第十一个点下标明C,第十六个点下标明D,第二十一个点下标明E.测量时发现B点已模糊不清,于是他测得AC长为14.56cm,CD长为11.15cm,DE长为13.73cm,则打C点时小车的瞬时速度大小为______m/s,小车运动的加速度大小为______m/s2,AB的距离应为______cm.(保留三位有效数字)

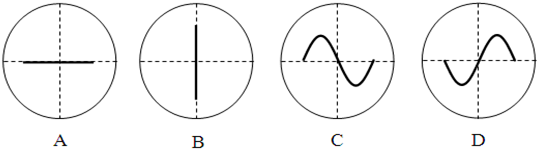

(3).在“练习使用示波器”实验中,某同学将衰减调节旋钮置于最右边的“∞”挡,扫描范围旋钮置于“外X”挡,“x输入”与“地”之间未接信号输入电压,他在示波器荧光屏上看到的图象可能是下图中的______.

题型:未知 难度:其他题型
答案
(1)游标卡尺的读数规则为:先读出主尺示数,再读出游标卡尺上与主尺对应的是第几个格,用格数乘以精确度(0.02)得出游标读数,两部分相加,得出结果,本题中主尺读数为41mm,游标尺上的第10个刻度线与主尺刻度线对齐,所以游标读数为0.02×10mm=0.20mm,所以实际读数为4.120cm.
(2)物体做匀变速度直线运动,根据运动规律有,平均速度等于中间时刻的瞬时速度.所以C点的速度等于AE距离的平均速度.所以vc=AC+CD+DE4T=0.1456+0.1115+0.13734×0.1m/s=0.986m/s;
在计算加速度时,为得到的实验数据更准确,应该采用逐差法:
a1=xCD-xAB2T2,a2=xDE-xBC2T2,
求平均值得a=2.25m/s2;物体做匀变速直线运动,相等的时间间隔位移增量相等,也就是有△x=xDE-xCD=xCD-xBC=xBC-xAB,所以代入数据得xAB=5.99cm
(3)由于该同学将衰减调节旋钮置于最右边的“∞”挡,此时由机内自行提供竖直方向按正弦规律变化的交流电压,屏上的亮斑发生竖直方向的移动;扫描范围旋钮置于“外X”挡,此时机内没有扫描电压,“x输入”与“地”之间未接信号输入电压,水平方向也没有外接电压,所以水平方向没有电压,屏上的亮斑不会发生水平方向的移动.所以看到的图象应该是B图中的图象.
故答案为:(1)4.120,(2)0.986、2.25、5.99
(3)B.
点击查看匀速直线运动知识点讲解,巩固学习
解析
AC+CD+DE4T
考点
据考高分专家说,试题“(1)一种游标卡尺,它的游标尺上有50个.....”主要考查你对 [匀速直线运动 ]考点的理解。
匀速直线运动
定义:
在任意相等的时间内位移相等的直线运动叫做匀速直线运动。
特点:
加速度a=0,速度v=恒量。
位移公式:
S=vt。
知识点拨:
- 匀变速直线运动是在相等时间内速度变化相等的直线运动。注意在此定义中所涉及的“相等时间内”应理解为任意相等的时间内,而非一些特定相等的时间内。
- 做匀速直线运动的物体在任意相同时间内通过的路程都相等,即路程与时间成正比;速度大小不随路程和时间变化;位移与路程的大小相等。

- 匀速直线运动是理想状态与实际的结合。匀速直线运动不常见,因为物体做匀速直线运动的条件是不受外力或者所受的外力和为零,但是我们可以把一些运动近似地看成是匀速直线运动。如:滑冰运动员停止用力后的一段滑行、站在商场自动扶梯上的顾客的运动等等。我们可用公式v=s/t求得他们的运动速度。式中,s为位移,v为速度且为恒矢量,t为发生位移s所用的时间。由公式可以看出,位移是时间的正比例函数:位移与时间成正比。
- 当物体处于匀速直线运动时,物体受力平衡。
- 做匀速直线运动的物体其速度是保持不变的,因此,如果知道了某一时刻(或某一距离)的运动速度,就知道了它在任意时间段内或任意运动点上的速度。
