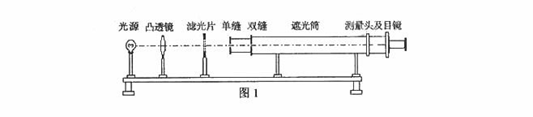

（1）在《用双缝干涉测光的波长》实验中，将双缝干涉实验仪按要求安装在光具座上（如图1），并选用缝间距d=0.2mm的双缝屏。从仪器注明的规格可知，像屏与双缝屏间的距离L=700mm。然后，接通电源使光源正常工作。

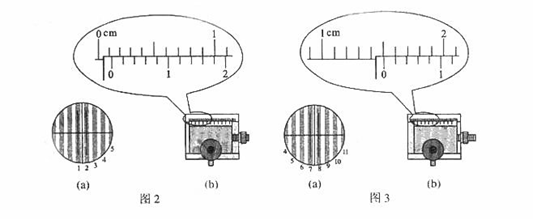

①已知测量头主尺的最小刻度是毫米，副尺上有50分度。某同学调整手轮后，从测量头的目镜看去，第1次映入眼帘的干涉条纹如图2（a）所示，图2（a）中的数字是该同学给各暗纹的编号，此时图2（b）中游标尺上的读数x1=1.16mm；接着再转动手轮，映入眼帘的干涉条纹如图3（a）所示，此时图3（b）中游标尺上的读数x2= ；
②利用上述测量结果，经计算可得两个相邻明纹（或暗纹）间的距离
= mm；这种色光的波长
= nm。
（2）某同学通过查找资料自己动手制作了一个电池。该同学想测量一下这个电池的电动势E 和内电阻
，但是从实验室只借到一个开关、一个电阻箱（最大阻值为9.999
，科当标准电阻用）一只电流表（量程
=0.6A,内阻
）和若干导线。
①请根据测定电动势E内电阻

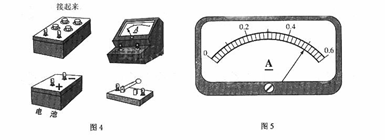

的要求，设计图4中器件的连接方式，画线把它们连接起来。
②接通开关，逐次改变电阻箱的阻值
，读处与
对应的电流表的示数I，并作记录。
当电阻箱的阻值
时，其对应的电流表的示数如图5所示。处理实验数据时，首先计算出每个电流值I 的倒数
;再制作R-
坐标图，如图6所示，图中已标注出了（
）的几个与测量对应的坐标点，请你将与图5实验数据对应的坐标点也标注在图6中上。
③在图6上把描绘出的坐标点练成图线。
④根据图6描绘出的图线可得出这个电池的电动势E= V，内电阻
。
题型：未知 难度：其他题型
答案
（1）①15.02
②2.31；6.6×102
(2) ①见答图4
②见答图6；③见答图6
④1.5（1.46~1.54）；0.3（0.25~0.35）
点击查看实验：用双缝干涉测量光的波长知识点讲解,巩固学习
解析
（1）由游标卡尺的读数规则可知x2=15.0mm+1×0.02mm=15.02mm；图2（a）中暗纹与图3（a）中暗纹间的间隔为6个，故
△x=（x2- x1）/6=(15.02-1.16)/6=2.31mm；由△x=Lλ/d可知λ=d△x/L=0.20mm×2.31mm/700mm=6.6×102nm。
（2）根据闭合电路欧姆定律，测量电源的电动势和内电阻，需要得到电源的路端电压和通过电源的电流，在本实验中没有电压表，但是可以用电阻箱和电流表串联充当电压表，测量电源的路端电压，通过电流表的电流也是通过电源的电流，所以只需要将电流表和电阻箱串联接在电源两端即可。实物图的连接如答图4所示。由闭合电路欧姆定律有：
E =I（R+r+rg），解得：
，根据R-1/I图线可知：电源的电动势等于图线的斜率，内阻为纵轴负方向的截距减去电流表的内阻。
考点
据考高分专家说，试题“（1）在《用双缝干涉测光的波长》实验中，.....”主要考查你对 [实验：用双缝干涉测量光的波长 ]考点的理解。
实验：用双缝干涉测量光的波长
实验原理：
通过单缝的一束光线，经双缝形成一对相干光，互相叠加产生干涉现象。根据公式可算出波长，d是双缝间距，L是双缝到屏的距离，Δx是相邻两条亮（暗）纹间隔，λ是单色光的波长。
实验步骤：
1、取下遮光筒左侧的元件，调节光源高度，使光束能直接沿遮光筒轴线把屏照亮；
2、按合理顺序在光具座上放置各光学元件，并使各元件的中心位于遮光筒的轴线上；
3、用米尺测量双缝到屏的距离；
4、用测量头（其读数方法同螺旋测微器）测量数条亮纹间的距离；
在操作步骤（2）时还应注意使单缝和双缝间距为5-10cm，使单缝与双缝相互平行。
注意事项：
1、安装仪器的顺序：光源、滤光片、单缝、双缝、遮光筒、光屏。
2、双缝与单缝相互平行，且竖直放置。
3、光源、虑光片、单缝、双缝的中心均在遮光筒的中心轴线上。
4、若出现在光屏上的光很弱，由于不共轴所致。
5、若干涉条纹不清晰，与单缝和双缝是否平行有很大关系。
