在用插针法测定玻璃砖折射率的实验中，

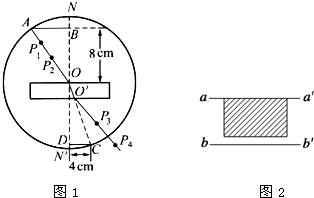

（1）某同学由于没有量角器，在完成了光路以后，他以O点为圆心、10.00cm长为半径画圆，分别交线段OA于A点，交OO′连线延长线于C点，过A点作法线NN′的垂线AB交NN′于点B，过C点作法线NN′的垂线CD交NN′于D点，如图1所示．用刻度尺量得OB=8.00cm，CD=4.00cm．由此可得出玻璃的折射率n=______．
（2）某同学在纸上画出的界面aa′、bb′与玻璃砖位置的关系如图2所示，则该同学测得的折射率与真实值相比______（填“偏大”、“偏小”或“不变”）．
题型：未知 难度：其他题型
答案
（1）图中P1P2作为入射光线，OO′是折射光线，设光线在玻璃砖上表面的入射角为i，折射角为r，则由几何知识得到：sini=ABAO，sinr=CDOC，又AO=OC，则折射率n=sinisinγ=ABCD=1.5．
（2）如图，实线是真实的光路图，虚线是玻璃砖宽度画大后的光路图，由图看出，在这种情况测得的入射角不受影响，但测得的折射角比真实的折射角偏大，因此测得的折射率偏小．
故答案为：（1）1.5；（2）偏小．
点击查看光的折射定律知识点讲解,巩固学习
解析
ABAO
考点
据考高分专家说，试题“在用插针法测定玻璃砖折射率的实验中，（1.....”主要考查你对 [光的折射定律 ]考点的理解。
光的折射定律
光的折射定律:
1、光的折射现象：光由一种介质射入另一种介质时，在两种介质的界面上将发生光的传播方向改变的现象叫光的折射。
2、光的折射定律：折射光线、入射光线和法线在同一平面内，折射光线和入射光线分居于法线两侧；入射角的正弦跟折射角的正弦成正比。
3、在折射现象中，光路是可逆的。
折射成像作图法:
1．折射成像画法应用折射定律，确定物点发出的任意两条入射光线的折射光线，即可找到折射所成的像。如图所示。
2．四点提示
(1)光线实际是从哪个物体发出的；
(2)是从光密介质射向光疏介质还是从光疏介质射向光密介质；
(3)必要的时候还需要借助光的可逆性原理；
(4)注意作图时一定要规范，光线与法线、光线的反向延长线要用实线和虚线区分。
