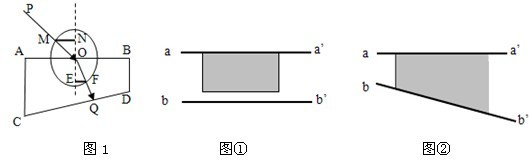

如图1所示，是利用插针法测定玻璃砖的折射率的实验得到的光路图．玻璃砖的入射面AB和出射面CD并不平行，则：
（1）出射光线与入射光线______（填“平行”或“不平行”）
（2）以入射点O为圆心，以R=5cm长度为半径画圆，与入射线PO交于M点，与折射线OQ交于F点，过M、F点分别向法线做垂线，量得MN=1.68cm，EF=1.12cm，则该玻璃砖的折射率n=______
（3）在用插针法测定玻璃砖折射率的实验中，甲、乙两位同学在纸面上画出的界面aa′、bb′与玻璃砖位置的关系分别如图①、②所示，他们的其他操作均正确，且以aa′、bb′为界面画光路图，则
甲同学测得的折射率与真实值相比______（填“偏大”、“偏小”或“不变”）
乙同学测得的折射率与真实值相比______（填“偏大”、“偏小”或“不变”）
题型：未知 难度：其他题型
答案
（1）因为光线在AB面上的折射角和在CD面上的入射角不等，如图所示，出射光线与入射光线不平行．
（2）根据折射定律得，n=sinisinr=MNEF=1.681.12=1.5．
（3）如图①．测定折射率时，玻璃中折射角增大，则由n=sinisinr，折射率测量值偏小；
用图②测折射率时，只要操作正确，与玻璃砖形状无关，测量值与真实值相比不变．
故答案为：（1）不平行，（2）1.5 （3）偏小，不变．
点击查看光的折射定律知识点讲解,巩固学习
解析
sinisinr
考点
据考高分专家说，试题“如图1所示，是利用插针法测定玻璃砖的折射.....”主要考查你对 [光的折射定律 ]考点的理解。
光的折射定律
光的折射定律:
1、光的折射现象：光由一种介质射入另一种介质时，在两种介质的界面上将发生光的传播方向改变的现象叫光的折射。
2、光的折射定律：折射光线、入射光线和法线在同一平面内，折射光线和入射光线分居于法线两侧；入射角的正弦跟折射角的正弦成正比。
3、在折射现象中，光路是可逆的。
折射成像作图法:
1．折射成像画法应用折射定律，确定物点发出的任意两条入射光线的折射光线，即可找到折射所成的像。如图所示。
2．四点提示
(1)光线实际是从哪个物体发出的；
(2)是从光密介质射向光疏介质还是从光疏介质射向光密介质；
(3)必要的时候还需要借助光的可逆性原理；
(4)注意作图时一定要规范，光线与法线、光线的反向延长线要用实线和虚线区分。
