题文
（1）如图（甲）是测定玻璃折射率的实验示意图，其中AB、CD是根据插针法确定的入射光线和出射光线，请在图（甲）中标出需要测量的物理量，并写出计算玻璃折射率的表达式______（用直接测量的物理量表示）．
（2）如图（乙）所示，某同学在白纸上正确画出玻璃的两个界面ab和cd后，不慎碰了玻璃砖使它向ab方向平移了一些，若实验操作都正确，则测出的n值将______．（填“偏大”、“偏小”或“不变”）
题型：未知 难度：其他题型
答案

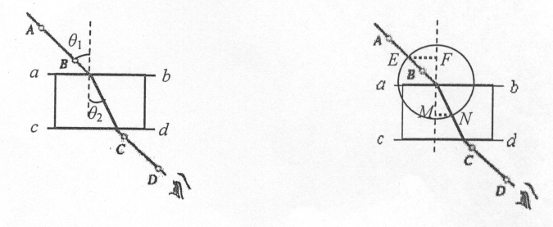

（1）可以用量角器直接测量出入射角与折射角，如左图：
则根据折射定律n=sinθ1sinθ2
也可以采用单位圆法处理，如上图右图：
根据折射定律以及几何知识易得：n=EFMN；
（2）利用作图法，分析不慎碰了玻璃砖ab面比实际侧面向外侧平移时，入射角和折射角与实际值的关系，由折射定律分析误差情况：
由图可以看出折射角大小不变，故测量的折射率n值不变；
故答案为：（1）n=sinθ1sinθ2或n=EFMN；（2）不变．
点击查看光的折射定律知识点讲解,巩固学习
解析
sinθ1sinθ2
考点
据考高分专家说，试题“（1）如图（甲）是测定玻璃折射率的实验示.....”主要考查你对 [光的折射定律 ]考点的理解。
光的折射定律
光的折射定律:
1、光的折射现象：光由一种介质射入另一种介质时，在两种介质的界面上将发生光的传播方向改变的现象叫光的折射。
2、光的折射定律：折射光线、入射光线和法线在同一平面内，折射光线和入射光线分居于法线两侧；入射角的正弦跟折射角的正弦成正比。
3、在折射现象中，光路是可逆的。
折射成像作图法:
1．折射成像画法应用折射定律，确定物点发出的任意两条入射光线的折射光线，即可找到折射所成的像。如图所示。
2．四点提示
(1)光线实际是从哪个物体发出的；
(2)是从光密介质射向光疏介质还是从光疏介质射向光密介质；
(3)必要的时候还需要借助光的可逆性原理；
(4)注意作图时一定要规范，光线与法线、光线的反向延长线要用实线和虚线区分。
