请完成下列实验：

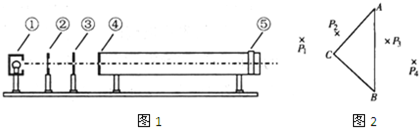

（1）如图1中，①是光源，⑤是光屏，它们之间的②、③、④依次是______、______、和______．（选填单缝、双缝、滤光片）
（2）利用如图1中的装置研究双缝干涉现象时，有下面几种说法
A．将屏移近双缝，干涉条纹间距变窄
B．将滤光片由蓝色的换成红色的，干涉条纹间距变宽
C．将单缝向双缝移动一小段距离后，干涉条纹间距变窄
D．换一个两缝之间距离稍大的双缝，干涉条纹间距变窄
E、去掉滤光片后，干涉现象消失
其中正确的是：______．
（3）用三棱镜做“测定玻璃折射率”实验，先在白纸上放好三棱镜，在棱镜的一侧插上两枚大头针P₁和P₂，然后在棱镜的另一侧观察，调整视线使P₁的像被P₂的像挡住，接着在眼睛所在的一侧插两枚大头针P₃和P₄，使P₃挡住P₁、P₂的像，P₄挡住P₃和P₁、P₂的像，在纸上标出大头针位置和三棱镜轮廓，如图2所示．
（1）在本题的图上画出所需的光路；
（2）为了测出棱镜玻璃的折射率，需要测量的量是______、______，在图上标出它们；
（3）计算折射率的公式是n=______．

题型：未知 难度：其他题型

答案

（1）②、③、④依次是滤光片、单缝、双缝；



（2）ABCD、依据双缝干涉条纹间距公式△X=Ldλ知，要使干涉条纹的间距变小，需要改用波长更短的单色光或减小双缝与屏之间的距离L，或增大双缝的间距．故ABD正确．C错误．
E、去掉滤光片后，仍然能产干涉现象，故E错误．
故选ABD
（3）（1）大头针P₁、P₂的连线表示入射光线，P₃、P₄的连线表示出射光线，连接P₁、P₂作直线交AC边于O点，连接P₃、P₄，作直线交AB边于O′点，连接O、O′点，即为光线传播路径．画出光路图如图．
（2）过O点作AC边法线OF，量出入射角θ₁、折射角θ₂．
（3）如图，光线在棱镜左侧面上折射时入射角为θ₁，折射角为θ₂，根据折射定律得到折射率n=sinθ1sinθ2
故答案为：（1）滤光片、单缝、双缝
（2）ABD
（3）（1）根据插针法确定光线路径，连接P₁、P₂作直线交AC边于O点，连接P₃、P₄，作直线交AB边于O′点，连接O、O′点，即为光线传播路径．如图所示．
（2）过O点作AC边法线OF，量出入射角θ₁、折射角θ₂．（需要测量的量）
（3）根据折射定律可得率n=sinθ1sinθ2．

点击查看实验：测定玻璃的折射率知识点讲解,巩固学习

解析

Ld

考点

据考高分专家说，试题“请完成下列实验：（1）如图1中，①是光源.....”主要考查你对 [实验：测定玻璃的折射率 ]考点的理解。

实验：测定玻璃的折射率

测定玻璃的折射率:
实验目的：
测定玻璃的折射率。
实验原理：
如图所示，当光线AO以一定入射角穿过两面平行的玻璃砖时，通过插针法找出跟入射光线AO对应的出射光线的O'B，从而求出折射光线OO'和折射角r，再根据
算出玻璃的折射率。

实验器材：
一块两面平行的玻璃砖，白纸，木板，大头针（4枚），量角器（或圆规、三角板），刻度尺
实验步骤：
1、把白纸铺在木板上。
2、在白纸上画一直线aa'作为界面，过aa'上的一点O画出界面的法线NN'，并画一条线段AO作为入射光线。
3、把长方形玻璃砖放在白纸上，并使其长边与aa'重合，再用直尺画出玻璃的另一边bb'。
4、在线段AO上竖直地插上两枚大头针P₁、P₂。
5、从玻璃砖bb'一侧透过玻璃砖观察大头针P₁、P₂的像，调整视线方向直到P₁的像被P₂的像挡住。再在bb'一侧插上大头针P₃、P₄，使P₃能挡住P₁、P₂的像，P₄能挡住P₁、P₂的像及P₃本身。
6、移去玻璃砖，在拔掉P₁、P₂、P₃、P₄的同时分别记下它们的位置，过P₃、P₄作直线O'B交bb'于O'。连接O、O'，OO'就是玻璃砖内折射光线的方向。∠AON为入射角，∠O'ON'为折射角。
7、用量角器量出入射角和折射角的度数。查出它们的正弦值，并把这些数据填入记录表格里。
8、用上述方法分别求出入射角是15°、30°、45°、60°和75°时的折射角，查出入射角和折射角的正弦值，记录在表格里。
9、算出不同入射角时的值，比较一下，看它们是否接近一个常数。求出几次实验测得的算出玻璃的折射率。

实验器材：
一块两面平行的玻璃砖，白纸，木板，大头针（4枚），量角器（或圆规、三角板），刻度尺
实验步骤：
1、把白纸铺在木板上。
2、在白纸上画一直线aa'作为界面，过aa'上的一点O画出界面的法线NN'，并画一条线段AO作为入射光线。
3、把长方形玻璃砖放在白纸上，并使其长边与aa'重合，再用直尺画出玻璃的另一边bb'。
4、在线段AO上竖直地插上两枚大头针P₁、P₂。
5、从玻璃砖bb'一侧透过玻璃砖观察大头针P₁、P₂的像，调整视线方向直到P₁的像被P₂的像挡住。再在bb'一侧插上大头针P₃、P₄，使P₃能挡住P₁、P₂的像，P₄能挡住P₁、P₂的像及P₃本身。
6、移去玻璃砖，在拔掉P₁、P₂、P₃、P₄的同时分别记下它们的位置，过P₃、P₄作直线O'B交bb'于O'。连接O、O'，OO'就是玻璃砖内折射光线的方向。∠AON为入射角，∠O'ON'为折射角。
7、用量角器量出入射角和折射角的度数。查出它们的正弦值，并把这些数据填入记录表格里。
8、用上述方法分别求出入射角是15°、30°、45°、60°和75°时的折射角，查出入射角和折射角的正弦值，记录在表格里。
9、算出不同入射角时的值，比较一下，看它们是否接近一个常数。求出几次实验测得的
的平均值，这就是这块玻璃的折射率。
注意事项：
1、轻拿轻放玻璃砖，手只能接触玻璃砖的毛面或棱，不能触摸光洁的光学面。严禁把玻璃砖当直尺用。
2、实验过程中，玻璃砖在纸面上的位置不可移动。
3、插针P₁与P₂、P₃与P₄的间距要适当地大些，以减小确定光路方向时出现的误差。
4．实验时入射角不能太小（接近零度），否则会使测量误差加大；也不能太大（接近90°），否则会不易观察到P₁、P₂的像。
5、本实验中如果采用的不是两面平行玻璃砖，如采用三棱镜，半圆形玻璃砖等，只是出射光和入射光不平行，但一样能测出折射率。
