题文

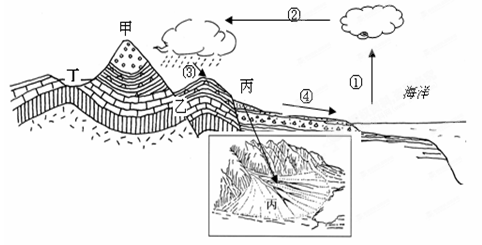

图为我国某地地质剖面图，读图完成下列各题。（18分）
（1） 判断甲、乙两地的地质构造：甲为_________，乙为__________，如何根据岩层新老关系来判断甲的地质构造________________。(3分)
（2） 图中，丁处构造地貌上是 ，原因是 ；甲处构造地貌上是 ，原因是 。（6分）
（3） 图中所示的甲丁构造主要是由于地壳的 运动造成的，两大板块做该方向碰撞挤压运动时形成的边界为 边界。（2分）
（4） 图中甲乙丁三处，若想打一眼水井，应该选择在______地，若该区有石油分布，想钻探石油应该选择在_______地，如果想找地下水出露的地方，应选择在 处。（3分）
（5） 丙处地貌的名称是 ，形成该地貌的外力作用是 。（2分）
（6）图中①②③④构成的水循环属于 循环，比较容易受人类活动影响的是 环节。（2分）
题型：未知 难度：其他题型
答案
（1）向斜（1分）；断层（1分）；中心岩层新，两翼岩层老。（1分）
（2）背斜谷（或者谷地1分）；背斜顶部因受到张力，岩性比较疏松（或者岩石比较破碎），容易被外力侵蚀（2分）；向斜山（或者山岭或者山地1分）；向斜槽部因受到挤压，岩石比较坚实，不易被外力侵蚀（2分）。
（3）水平挤压（或者水平1分）；消亡（1分）。
（4）甲（1分）；丁（1分）；乙（1分）。
（5）冲积扇（1分）；流水堆积（或者流水沉积1分）。
（6）海陆间循环(1分)；④(1分）。
点击查看内力作用与地貌知识点讲解,巩固学习
解析
本题考查自然环境的综合分析。
（1）考查地质构造，根据甲乙两侧岩层的弯曲：甲处中间岩层向下凹，表示向斜；乙处中间岩层向上凸，表示背斜。向斜构造的岩层新老关系分布可画图判断；
（2）丁处地表向下凹，表示谷地。背斜成谷主要是由于外力作用的结果。甲处地表中间高，两边低，表示山岭，向斜成山主要是受外力作用的结果。
（3）背斜和向斜均是内力作用—水平挤压的结果。碰撞而形成消亡边界。
（4）背斜储油，向斜储水，断层线附近可能有泉水出露。
（5）丙处位于山麓地带，流速变化大，故大量泥沙沉积而形成山麓冲积扇。
（6）位于海洋和陆地的水循环为海陆间循环，目前人类活动影响最大的是地表径流环节，如修建水库，跨流域调水等。
考点
据考高分专家说，试题“图为我国某地地质剖面图，读图完成下列各题.....”主要考查你对 [内力作用与地貌 ]考点的理解。
内力作用与地貌
内力作用：
1、定义：有自然力引起的地壳的物质组成、内部结构和地表形态发生变化的各种作用。
2、能源来源与分类：
地球内能→内力作用：地壳运动、岩浆活动、变质作用、地震等。
｛
太阳能、重力能等→外力作用。
内、外力共同作用，内力是主导。
3、表现形式
①地壳运动(最主要形式)：按运动方向可分为水平运动和垂直运动。水平运动指组成地壳的岩层，沿平行于地球表面方向的运动。也称造山运动或褶皱运动。该种运动常常可以形成巨大的褶皱山系，以及巨型凹陷、岛弧、海沟等。垂直运动，又称升降运动、造陆运动，它使岩层表现为隆起和相邻区的下降，可形成高原、断块山及凹陷盆地和平原，还可引起海侵和海退，使海陆变迁。(全球以水平运动为主)
②变质作用：是指先已存在的岩石受物理条件和化学条件变化的影响，改变其结构、构造和矿物成分，成为一种新的岩石的转变过程。
③岩浆活动：自岩浆的产生、上升到岩浆冷凝成岩的全过程称为岩浆活动。
(3)对地形的影响：形成高大的山脉、高原，使地表起伏。
分类能量源表现结果地质作用内力地球内部热能地壳运动、演讲活动、变质作用、地震高低起伏外力太阳能、重力能风化、侵蚀、搬运、堆积、固结成岩趋于平坦
地质剖面图的判读与分析：
判读地质图的一般步骤：地质图分为剖面图和平面图，通常可按以下步骤进行判读分析：
1、看图例、比例尺。通过图例可以了解图示地区出露哪些岩层及其新老关系；看比例尺可以知道其缩小的程度。
2、根据岩层的新老关系分析图内的地质构造特征。
分析图示是向斜还是背斜，地层有无缺失，各层是否含有化石，含什么化石，化石是什么地质年代形成的；
有无断层，断层部位在什么地方；
有无侵入岩，是什么时代侵入的，地质构造与矿产分布有什么关系等。
以下图为例，图中A--D表示岩层，且岩层年龄A＞B＞C＞D。
情况一：若地层呈水平状态，并且从下到上依次由老到新连续排列，说明在相应地质年代里，地壳稳定，地理环境没有发生明显变化。
情况二：若地层出现倾斜甚至颠倒，说明地层形成后，因地壳水平运动使岩层发生褶皱，地层颠倒是因为地壳运动剧烈，岩层发生强烈褶皱所致。
以下图为例，图中A--D表示岩层，且岩层年龄A＞B＞C＞D：
情况三：若地层出现缺失，形成原因可能有：
①在缺失地层所代表的年代，发生了地壳隆起，使当地地势抬高，终止了沉积过程；
②当时开始有沉积作用，地壳隆起后，原沉积物被剥蚀完毕；
③当时、当地气候变化，没有了沉积物来源。
情况四：若侵蚀面上覆有新的岩层，说明是由该地地壳下沉或相邻地区上升形成的。
以下图为例，图中A--D表示岩层，且岩层年龄A＞B＞C＞D：
情况五：若地层中有侵入岩存在，说明围岩形成之后又发生了岩浆活动，岩浆活动晚于围岩形成时代。
