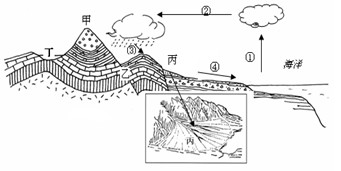

下图为我国某地地质剖面图，读图完成下列各题（24分）
（1）乙地和丁地的地质构造分别是 和 。（4分）
（2）甲地地形是 ，（2分）其形成原因是 。（4分）
（3）丙处地貌的名称是 ，形成该地貌的地质作用是 。（4分）
（4）图中①②③④构成的水循环属于 循环，我国西北内陆地区的水循环类型主要是 ，“南水北调”工程属于人类改造水循环中的 环节（填图中数字表示），最能代表我国夏季东南风的是 环节（用数字表示）。（8分）
（5）从矿难成因上看，图中丁、甲两处最容易发生的矿难事故分别是( ) （2分）
A．瓦斯爆炸和透水事故 B．井喷事故和瓦斯爆炸
C．透水事故和瓦斯爆炸 D．透水事故和井喷事故
(6) 右图为甲地垂直自然带分布图，下列正确的是( )（2分）
A．N坡既是向阳坡，又是迎风坡
B．N坡是向阳坡，S坡是迎风坡
C．S坡既是向阳坡，又是迎风坡
D．S坡是向阳坡，N坡为迎风坡
题型：未知 难度：其他题型
答案
（1）断层 背斜（4分）
（2）山地（2分） 向斜槽部受挤压，岩层坚硬，不易遭受侵蚀（4分）
（3）冲积扇（2分） 流水沉积（2分）
（4）海陆间循环（2分） 陆地内循环（2分） ④（2分） ②（2分）
（5） A （2分）
（6） C （2分）
点击查看内力作用与地貌知识点讲解,巩固学习
解析
（1）乙为断层；丁处岩层向上弯曲，为背斜。
（2）甲地岩层向下弯曲，为向斜，地貌上成山；原因是向斜槽部受挤压，岩层坚硬，不易遭受侵蚀。
（3）丙处地貌的名称是冲积扇；形成的主要原因是流水的沉积作用。
（4）图中①②③④构成的水循环是海陆间循环；我国西北内陆地区的水循环类型主要是陆地内循环；“南水北调”工程属于人类改造水循环中的地表径流，对应的是④；代表我国夏季东南风的是②（水汽输送）。
（5）丁为背斜，是良好的油气储存构造；甲为向斜，是良好的地下水储存构造。从矿难成因上看，图中丁、甲两处最容易发生的矿难事故分别是瓦斯爆炸和透水事故。
（6）由基带可以判断该地区位于温带；同一种自然带南坡高于北坡，可以判断位于北半球，南坡是阳坡；雪线南坡低于北坡，主要因为南坡为迎风坡。
点评：本题难度适中。以我国某地地质剖面图为材料，考查了学生对地质构造与构造地貌、水循环、自然带等知识的掌握情况。综合性比较强。
考点
据考高分专家说，试题“下图为我国某地地质剖面图，读图完成下列各.....”主要考查你对 [内力作用与地貌 ]考点的理解。
内力作用与地貌
内力作用：
1、定义：有自然力引起的地壳的物质组成、内部结构和地表形态发生变化的各种作用。
2、能源来源与分类：
地球内能→内力作用：地壳运动、岩浆活动、变质作用、地震等。
｛
太阳能、重力能等→外力作用。
内、外力共同作用，内力是主导。
3、表现形式
①地壳运动(最主要形式)：按运动方向可分为水平运动和垂直运动。水平运动指组成地壳的岩层，沿平行于地球表面方向的运动。也称造山运动或褶皱运动。该种运动常常可以形成巨大的褶皱山系，以及巨型凹陷、岛弧、海沟等。垂直运动，又称升降运动、造陆运动，它使岩层表现为隆起和相邻区的下降，可形成高原、断块山及凹陷盆地和平原，还可引起海侵和海退，使海陆变迁。(全球以水平运动为主)
②变质作用：是指先已存在的岩石受物理条件和化学条件变化的影响，改变其结构、构造和矿物成分，成为一种新的岩石的转变过程。
③岩浆活动：自岩浆的产生、上升到岩浆冷凝成岩的全过程称为岩浆活动。
(3)对地形的影响：形成高大的山脉、高原，使地表起伏。
分类能量源表现结果地质作用内力地球内部热能地壳运动、演讲活动、变质作用、地震高低起伏外力太阳能、重力能风化、侵蚀、搬运、堆积、固结成岩趋于平坦
地质剖面图的判读与分析：
判读地质图的一般步骤：地质图分为剖面图和平面图，通常可按以下步骤进行判读分析：
1、看图例、比例尺。通过图例可以了解图示地区出露哪些岩层及其新老关系；看比例尺可以知道其缩小的程度。
2、根据岩层的新老关系分析图内的地质构造特征。
分析图示是向斜还是背斜，地层有无缺失，各层是否含有化石，含什么化石，化石是什么地质年代形成的；
有无断层，断层部位在什么地方；
有无侵入岩，是什么时代侵入的，地质构造与矿产分布有什么关系等。
以下图为例，图中A--D表示岩层，且岩层年龄A＞B＞C＞D。
情况一：若地层呈水平状态，并且从下到上依次由老到新连续排列，说明在相应地质年代里，地壳稳定，地理环境没有发生明显变化。
情况二：若地层出现倾斜甚至颠倒，说明地层形成后，因地壳水平运动使岩层发生褶皱，地层颠倒是因为地壳运动剧烈，岩层发生强烈褶皱所致。
以下图为例，图中A--D表示岩层，且岩层年龄A＞B＞C＞D：
情况三：若地层出现缺失，形成原因可能有：
①在缺失地层所代表的年代，发生了地壳隆起，使当地地势抬高，终止了沉积过程；
②当时开始有沉积作用，地壳隆起后，原沉积物被剥蚀完毕；
③当时、当地气候变化，没有了沉积物来源。
情况四：若侵蚀面上覆有新的岩层，说明是由该地地壳下沉或相邻地区上升形成的。
以下图为例，图中A--D表示岩层，且岩层年龄A＞B＞C＞D：
情况五：若地层中有侵入岩存在，说明围岩形成之后又发生了岩浆活动，岩浆活动晚于围岩形成时代。
