按要求完成下列作图．

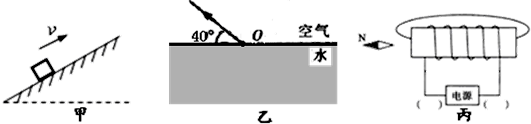

（1）如图甲一物体以某一初速度冲上光滑斜面，请作出该物体受力的示意图．
（2）如图乙为某段从水里射向空气的折射光线，请画出入射光线和反射光线．
（3）如图丙所示根据图中小磁针的N极，标出通电螺线管的磁感线方向，并在括号内标出电源的正负极．
题型：未知 难度：其他题型
答案
（1）物体以某一初速度冲上光滑斜面时，不受摩擦力的作用，受到的力有重力G和支持力F．重力的方向竖直向下；支持力的方向垂直与支持面向上．该物体受力的示意图如下：
．
（2）由图知，折射角为50°，光线由水斜射如空气，折射角大于入射角，所以入射角小于50°，反射角也小于50℃．作图如下：
．
（3）由小磁针的指向可以确定通电螺线管的左端为N极，所以磁感线从左端到右端；根据安培定则判定知：电源的右侧是正极，左侧是负极．作图如下：
解析
该题暂无解析
考点
据考高分专家说，试题“按要求完成下列作图．（1）如图甲一物体以.....”主要考查你对 [光的反射的光路图 ]考点的理解。
光的反射的光路图
光的反射现象的几个名词：
入射点O：光线射到反射面上的一点
入射光线AO：射向反射面上的光线
反射光线OB：被反射面反射的光线
法线ON：过入射点O垂直于反射面的直线，作图时，ON常画成虚线
入射角i：入射光线AO与法线ON的夹角
反射角r：反射光线OB与法线ON的夹角；
几种特殊的光路：
①当入射光线垂直于反射面入射时，入射角为零度，反射角也为零度；入射光线、法线、反射光线三线重合，但两光线方向相反
②互相平行放置的平面镜，当光照到其中一块平面镜上时，反射光线经另一个平面镜反射后，与原入射光线平行
光反射时的作图方法：
类型作图方法已知入射光线作反射光线先找出入射光线与反射面的交点（入射点)，过入射点作垂直于界面的直线——法线，将法线作为角的一边，以入射点作为角的顶点，在图中作一角等于入射角的线，该线就是反射光线，并注明光线方向已知反射光线作入射光线先找出反射光线与反射面的交点（入射点)，过入射点作垂直于界面的直线——法线，将法线作为角的一边，以入射点作为角的顶点，在图中作一角等于反射角的线，该线就是入射光线，注意光线方向是从光源射向入射点的已知入射光线和反射光线确定平面镜的位置先作出入射光线和反射光线夹角的平分线，此线为法线。过入射光线与反射光线的交点(角的顶点或者说是入射点)作垂直法线的一条直线，该直线为平面镜的位置
例：如图所示，在0点放置一个平面镜，使与水平方向成60。角的太阳光经0点反射后，水平射入窗口P中。请你在图中画出平面镜的位置，并标出反射角的度数。
解析：可先画出O点射向窗口P的反射光线，再作反射光线与入射光线夹角的角平分线即法线，最后过O点作法线的垂线即平面镜的位置。入射角+ 反射角：180。一60。=120。，又因为反射角：入射角，所以反射角为60。。
答案：如图所示
