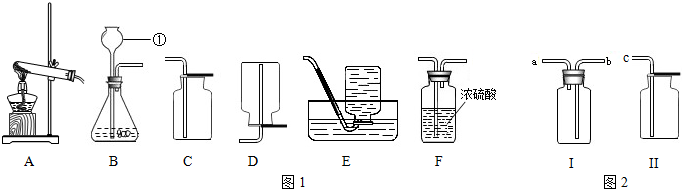

实验室制取气体所需装置如图1所示，请回答以下问题：
（1）装置中①的仪器名称是______；
（2）实验室用氯酸钾和二氧化锰制取氧气，应选用的发生装置是（填编号）______，反应的化学方程式是______；
（3）实验室若要制取并收集到干燥的二氧化碳，装置连接顺序应为（填编号）______，制取该气体的化学方程式为______；
（4）常温下NO是一种无色、难溶于水的气体，密度比空气略大，在空气中能与氧气迅速反应生成红棕色的NO2气体（2NO+O2═2NO2）．为了收集纯净的NO气体，利用图2所示仪器Ⅰ、Ⅱ，用胶管将______（填导管口字母）与c相连组成收集装置．收集时，应先在Ⅰ中______．
题型：未知 难度：其他题型
答案
（1）识别仪器，装置中①是长颈漏斗；
（2）实验室用氯酸钾加热制取氧气，发生装置属于固体和固体加热制气体；故选发生装置A，氯酸钾在二氧化锰的催化作用下、加热的条件下生成氯化钾和氧气，方程式是：2KClO3MnO2.△2KCl+3O2↑；
（3）实验室用碳酸钙和稀盐酸制取二氧化碳，发生装置属于固体和液体不加热制气体；浓硫酸具有吸水性，能用于干燥气体，二氧化碳的密度比空气大且能溶于水，故用向上排空气法收集；二者反应生成氯化钙、水和二氧化碳，方程式是：CaCO3+2HCl═CaCl2+H2O+CO2↑；
（4）一氧化氮在空气中能与氧气迅速反应生成红棕色的NO2气体，所以不能用排空气法收集，气体难溶于水，用排水法收集，从短导管进气，长导管排水进入Ⅱ装置，从而收集满气体；
故答案为：（1）长颈漏斗；
（2）A；2KClO3MnO2.△2KCl+3O2↑；
（3）BFC； CaCO3+2HCl═CaCl2+H2O+CO2↑；
（4）b；装满水．
点击查看氧气的制取和收集知识点讲解,巩固学习
解析
MnO2.△
考点
据考高分专家说，试题“实验室制取气体所需装置如图1所示，请回答.....”主要考查你对 [氧气的制取和收集 ]考点的理解。
氧气的制取和收集
氧气的制取是初中化学的重点，也是历年中考的热点。我们不仅要学好氧气制取的知识，而且要触类旁通，逐步掌握实验室制取气体的一般思路和方法。中考对制取氧气的考查主要集中在药品选用、实验装置、操作步骤等方面。
实验室制取收集氧气：
过氧化氢制氧气高锰酸钾制氧气药品和反应原理2H2O2
2H2O+O2↑2KMnO4
K2MnO4 + MnO2 + O2↑发生装置固液常温型
固体加热型
收集装置氧气可用排水法收集，也可用向上排空气法收集
整体装置图
操作步骤①检查装置气密性
②再锥形瓶中装入二氧化锰
③塞好带有长颈漏斗和导管的橡皮塞（长颈漏斗的下端一定在液面以下，否则氧气会从长颈漏斗中跑出来）
④向长颈漏斗中加入过氧化氢溶液
⑤收集氧气
①检查装置气密性
②将药品平铺在试管底部，用带导管的单孔橡皮塞塞紧试管口(用高锰酸钾制取氧气，还要在管口放一小团棉花)
③将试管固定在铁架台上
④点燃酒精灯，预热后加热试管
⑤当导管口有连续均匀的气泡冒出时开始收集气体
⑥收集完毕，先将导管移出水面
⑦熄灭酒精灯。加热高锰酸钾(或氯酸钾和二氧化锰的混合物)制氧气，用排水法收集，其操作步骤可概括为：“查”“装”“定”“点”“收”“离”“熄”7个字。可用谐音记忆为“茶庄定点收利息”。 注意事项①伸入试管或锥形瓶中的导管应刚刚露出橡皮塞即可，否则不利于气体的导出。
②用排水法收集氧气时，导管应刚伸人集气瓶口即可，过长不利于水的排出，气体不易收集满。
③用向上排空气法收集氧气时，导管要伸入集气瓶的底部，否则不利于空气的排出，收集的气体不纯。
④用长颈漏斗时，长颈漏斗末端应在液面以下，否则氧气会从长颈漏斗中逸出。 ①药品要平铺在试管底部，均匀受热。
②试管口要略向下倾斜，防止药品中湿存的水分受热后变成水蒸气，遇冷凝结成水倒流回试管底部，使试管炸裂。
③铁架台的铁夹要夹在试管的中上部(或距离试管口1/3处)。
④试管内的导管稍伸出橡皮塞即可，这样便于气体导出。
⑤集气瓶充满水后倒放入水槽中(瓶口要在水面下)。
⑥加热时要先使试管均匀受热，然后酒精灯外焰要对准药品所在部位加热。
⑦用排水法收集气体时，应注意当气泡连续均匀冒出时再收集，否则收集的气体中混有空气，当集气瓶口有大盆气泡冒出时，证明已集满。
⑧停止加热时，应先把导管从水里撤出，再撤掉酒精灯。如果先熄灭酒精灯，试管内气体温度降低，压强减小，水槽中的水就会被倒吸入热的试管内，使试管炸裂。
⑨用高锰酸钾制氧气时，试管口要放一小团棉花，防止加热时高锰酸钾小颗粒进人导管。
⑩盛氧气的集气瓶应盖上玻璃片正放，因为在相同状况下氧气的密度大于空气的密度，正放可减少气体的逸散。
