题文

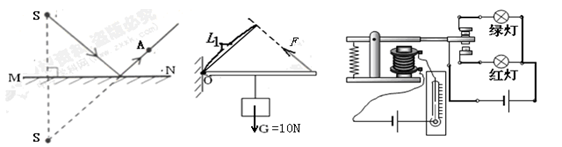

（1）如图所示，S是点光源，S点发出的光经过平面镜反射后经过A点，请画出这条入射光线和反射光线。
（2）如图所示，轻质杠杆的支点为O，请画出重为10N的物块G的重力示意图和力F的力臂L1。
（3）温度自动报警器的工作原理如图所示，在水银温度计的上方封入一段金属丝，当温度达到金属丝下端所指示的温度时，红色报警灯亮，平时绿灯亮．请根据以上要求，用笔画线代替导线，完成工作电路部分的连接。
题型：未知 难度：其他题型
答案
解析
（1）先通过平面镜作出发光点S的对称点S′即为S的像；
连接S′C交平面镜于点O，SO为入射光线，OC为反射光线；（2）物体无论处于什么情况下，其重力方向始终是竖直向下的，如下图所示；画出动力F和阻力G的作用线，从支点向拉力的作用线作垂线，就是力F的力臂。（3）当温度升高到设定温度时，控制电路接通，电磁铁有磁性，吸引衔铁向下移动，而此时要求绿灯亮；水温低于设定温度时，控制电路断开，电磁铁没有磁性，衔铁向上移动，而此时要求此时红灯亮；因此红灯和绿灯并联，由动触点和静触点控制灯泡的工作．
考点
据考高分专家说，试题“（1）如图所示，S是点光源，S点发出的光.....”主要考查你对 [光的反射现象 ]考点的理解。
光的反射现象
光的反射现象：
光从一种介质射向另一种介质的交界面时，一部分光返回原来介质中，使光的传播方向发生了改变，这种现象称为光的反射。
生活中的光的反射现象：
桥在水中的倒影、在平面镜前看到镜中的“自己”等。
光反射图中一点、二角、三线的认识：
如图所示，要弄清一点(入射点)、二角(反射角、入射角)、三线(反射光线、入射光线、法线)的涵义。一点：指入射点，用字母O表不。二角：指入射角i和反射角r。入射角是指入射光线和法线的夹角，反射角是指反射光线和法线的夹角。三线：指入射光线AO，反射光线OB，法线NO。法线是通过入射点作的垂直于反射面的虚线，这是为了研究问题的方便而引入的，没有具体的物理含义，但在确定入射角、反射角时法线却是关键。因为反射角和入射角都是指光线与法线的夹角。
