(8分)结合下列各图装置，回答有关问题。 (1)实验室中，用加热高锰酸钾的方法制取氧气，发生装置可选用___________ (填序号)，该反应的化学方程式为_

题文

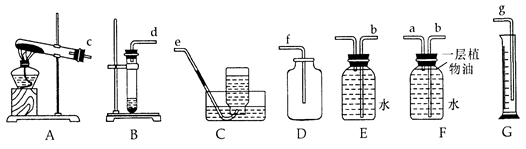

(8分)结合下列各图装置，回答有关问题。



(1)实验室中，用加热高锰酸钾的方法制取氧气，发生装置可选用___________ (填序号)，该反应的化学方程式为_________________________________。
(2)氢气是最清洁的燃料，密度比空气小，难溶于水，实验室常用锌粒与稀硫酸反应来制得。其制备氢气发生装置和收集装置可选用___________ (填序号)。
(3)实验室用石灰石与稀盐酸反应制备二氧化碳，并测定所收集的二氧化碳的体积，应选用的装置是(填序号) ___________。

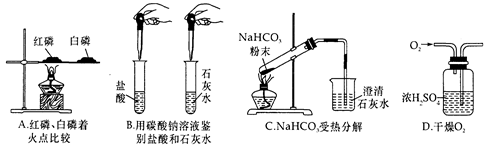

(4)用下列实验装置完成对应实验(部分仪器已省略)，操作正确并能达到实验目的的是
________________________________________________________________________。

题型：未知 难度：其他题型

答案

(1)A    2KMnO₄

K₂MnO₄+MnO₂+O₂


(2)BC(BF或BE)      (3)BFG     (4)B

解析

分析：根据气体的制取原理和性质选择合适的装置，固体加热制气体选择A，固液反应或液液反应选B，气体不溶于水，收集时可采用排水法，可选择装置CEF，D用于向上排空气法收集气体，E与F的差别在F中植物油可起隔绝空气的作用，G量筒可量取液体的体积即所排出液体的体积．（4）本来白磷着火点就比红磷的低，直接加热白磷燃烧，而红磷没有直接加热，不燃烧，不能得出什么结论，应给两者都加热或直接加热红磷；碳酸钠与盐酸反应生成二氧化碳有气泡，与石灰水反应有碳酸钙沉淀；加热碳酸氢钠，产生二氧化碳可使澄清石灰水变浑浊，但加热固体时应试管略向下倾斜；洗气时（干燥气体）应长管进气体，短管出气体
解答：解：（1）高锰酸钾制氧气为固体加热制取气体，故答案为：A；2KMnO₄?K₂MnO₄+MnO₂+O₂↑
（2）氢气制取为固体（锌）与液体（稀硫酸）反应，其密度比空气小，不溶于水，可采用排水法或向下排空气法收集，故答案为：BC（或BF或BE）
（3）二氧化碳制取为固体与液体反应，二氧化碳能溶于水，密度比空气大，通常采用向上排空气法收集，而题中要求收集并测其体积，对气体体积难以直接测量，而G可测排出液体的体积，F中上层为植物油，二氧化碳不溶于植物油也不与植物油反应，故答案为：BFG
（4）A中白磷着火点比红磷低，应直接加热红磷，不燃烧，而没有直接加热的白磷却燃烧了，A错误
B中碳酸钠与盐酸有气泡，与石灰水有沉淀，现象明显，可鉴别，B正确
C中加热固体碳酸氢钠时试管口应略向下倾斜，C错误
D中干燥气体时，应长管进气体，短管出气体，D错误
故答案为：B

考点

据考高分专家说，试题“(8分)结合下列各图装置，回答有关问题。.....”主要考查你对 [氧气的制取和收集 ]考点的理解。

氧气的制取和收集

氧气的制取是初中化学的重点，也是历年中考的热点。我们不仅要学好氧气制取的知识，而且要触类旁通，逐步掌握实验室制取气体的一般思路和方法。中考对制取氧气的考查主要集中在药品选用、实验装置、操作步骤等方面。

实验室制取收集氧气：

过氧化氢制氧气高锰酸钾制氧气药品和反应原理2H₂O₂

2H₂O+O₂↑2KMnO₄

K₂MnO₄ + MnO₂ + O₂↑发生装置固液常温型


固体加热型


收集装置氧气可用排水法收集，也可用向上排空气法收集


整体装置图



操作步骤①检查装置气密性
②再锥形瓶中装入二氧化锰
③塞好带有长颈漏斗和导管的橡皮塞（长颈漏斗的下端一定在液面以下，否则氧气会从长颈漏斗中跑出来）
④向长颈漏斗中加入过氧化氢溶液
⑤收集氧气
①检查装置气密性
②将药品平铺在试管底部，用带导管的单孔橡皮塞塞紧试管口(用高锰酸钾制取氧气，还要在管口放一小团棉花)
③将试管固定在铁架台上
④点燃酒精灯，预热后加热试管
⑤当导管口有连续均匀的气泡冒出时开始收集气体
⑥收集完毕，先将导管移出水面
⑦熄灭酒精灯。加热高锰酸钾(或氯酸钾和二氧化锰的混合物)制氧气，用排水法收集，其操作步骤可概括为：“查”“装”“定”“点”“收”“离”“熄”7个字。可用谐音记忆为“茶庄定点收利息”。 注意事项①伸入试管或锥形瓶中的导管应刚刚露出橡皮塞即可，否则不利于气体的导出。
②用排水法收集氧气时，导管应刚伸人集气瓶口即可，过长不利于水的排出，气体不易收集满。
③用向上排空气法收集氧气时，导管要伸入集气瓶的底部，否则不利于空气的排出，收集的气体不纯。
④用长颈漏斗时，长颈漏斗末端应在液面以下，否则氧气会从长颈漏斗中逸出。 ①药品要平铺在试管底部，均匀受热。
②试管口要略向下倾斜，防止药品中湿存的水分受热后变成水蒸气，遇冷凝结成水倒流回试管底部，使试管炸裂。
③铁架台的铁夹要夹在试管的中上部(或距离试管口1/3处)。
④试管内的导管稍伸出橡皮塞即可，这样便于气体导出。
⑤集气瓶充满水后倒放入水槽中(瓶口要在水面下)。
⑥加热时要先使试管均匀受热，然后酒精灯外焰要对准药品所在部位加热。
⑦用排水法收集气体时，应注意当气泡连续均匀冒出时再收集，否则收集的气体中混有空气，当集气瓶口有大盆气泡冒出时，证明已集满。
⑧停止加热时，应先把导管从水里撤出，再撤掉酒精灯。如果先熄灭酒精灯，试管内气体温度降低，压强减小，水槽中的水就会被倒吸入热的试管内，使试管炸裂。
⑨用高锰酸钾制氧气时，试管口要放一小团棉花，防止加热时高锰酸钾小颗粒进人导管。
⑩盛氧气的集气瓶应盖上玻璃片正放，因为在相同状况下氧气的密度大于空气的密度，正放可减少气体的逸散。
