题文
根据要求作图
（1））俗话说“坐井观天，所见甚小”．如图所示，在枯井底S点趴着一只青蛙，请你画出该青蛙通过井口观察到的井外范围
（2）在图中，画出入射光线AO的反射光线，并标明反射角的大小．
（3）根据平面镜成像的特点，作出物体AB在平面镜中所成的像．
题型：未知 难度：其他题型
答案
见解析
解析
（1）青蛙之所以坐在井里只能看到很小的一片天，就是因为光是沿直线传播的缘故．
（2）根据反射定律：反射光线、入射光线和法线在同一平面内，反射光线、入射光线分居法线两侧，反射角等于入射角，作出入射光线并标出入射角及其度数．
（3）平面镜成像的特点是：像与物关于平面镜对称，可以先作出物体A、B端点AB的像点A′、B′，连接A′、B′即为物体AB在平面镜中所成的像．

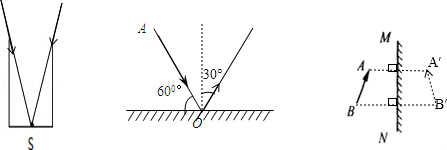

解：（1）图中黑点P表示青蛙的位置，将P点分别与井口左边的端点、井口右边的端点相连成一直线，然后在直线上标出光线射向P点的箭头，即可得到两条射向青蛙眼睛的光线，这两条光线就决定了青蛙的观察范围，如图所示：
（2）经过入射点作出法线．因为反射光线与镜面的夹角是60°，所以反射角为90°﹣60°=30°．根据反射角与入射角相等作出入射光线并标出入射角的度数．
（3）先作出端点A、B关于平面镜的对称点A′、B′，用虚线连接A′、B′即为物体AB的像，如图所示：
点评：本题考查了光的直线传播作图、光的反射作图、作物体在平面镜中所成的像，难点是平面镜成像作图，常用方法是：作出端点（或关键点）的像点，用虚线连接像点得到物体的像．注意虚像、法线要画成虚线．
考点
据考高分专家说，试题“根据要求作图（1））俗话说“坐井观天，所.....”主要考查你对 [光的反射现象 ]考点的理解。
光的反射现象
光的反射现象：
光从一种介质射向另一种介质的交界面时，一部分光返回原来介质中，使光的传播方向发生了改变，这种现象称为光的反射。
生活中的光的反射现象：
桥在水中的倒影、在平面镜前看到镜中的“自己”等。
光反射图中一点、二角、三线的认识：
如图所示，要弄清一点(入射点)、二角(反射角、入射角)、三线(反射光线、入射光线、法线)的涵义。一点：指入射点，用字母O表不。二角：指入射角i和反射角r。入射角是指入射光线和法线的夹角，反射角是指反射光线和法线的夹角。三线：指入射光线AO，反射光线OB，法线NO。法线是通过入射点作的垂直于反射面的虚线，这是为了研究问题的方便而引入的，没有具体的物理含义，但在确定入射角、反射角时法线却是关键。因为反射角和入射角都是指光线与法线的夹角。
