题文

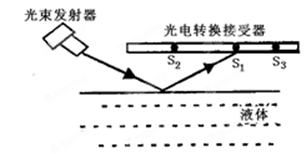

有一种液面微变监视器，基本结构原理如图所示，光束发射器始终以一定角度向被监视的液面发射一束细光，光束经液面 后被水平放置的平面光电转换接收器接收，再通过显示器显示出来．若反射到光电转换接收器的光点由S1移向S2，则表明被监视的液面_________(选填“上升”或“下降”)．
题型：未知 难度：其他题型
答案
反射 上升
解析
平静的水面相当于镜面，光束照射到水面发生反射，反射光会在光电转换接受器上留下光斑。当水面上升和下降时，入射点的位置会在入射光线方向上上升和下降，当反射光斑在S2、S3位置时入射点如图所示。
考点
据考高分专家说，试题“有一种液面微变监视器，基本结构原理如图所.....”主要考查你对 [光的反射现象 ]考点的理解。
光的反射现象
光的反射现象：
光从一种介质射向另一种介质的交界面时，一部分光返回原来介质中，使光的传播方向发生了改变，这种现象称为光的反射。
生活中的光的反射现象：
桥在水中的倒影、在平面镜前看到镜中的“自己”等。
光反射图中一点、二角、三线的认识：
如图所示，要弄清一点(入射点)、二角(反射角、入射角)、三线(反射光线、入射光线、法线)的涵义。一点：指入射点，用字母O表不。二角：指入射角i和反射角r。入射角是指入射光线和法线的夹角，反射角是指反射光线和法线的夹角。三线：指入射光线AO，反射光线OB，法线NO。法线是通过入射点作的垂直于反射面的虚线，这是为了研究问题的方便而引入的，没有具体的物理含义，但在确定入射角、反射角时法线却是关键。因为反射角和入射角都是指光线与法线的夹角。
