题文

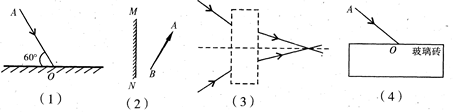

(8分)按题目要求作图
(1)在图中域出反射光线和反射角(标明度数)．
(2)在图中画出物体．AB在平面镜MN中所成的像A′B′．
(3)根据光线通过透镜前后的方向，在图虚线框中画出适当类型的透镜示意图．
(4)在图中画出光进入玻璃和离开玻璃后的光线(注意标出法线)．
题型：未知 难度：其他题型
答案
解析

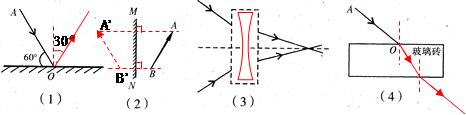

（1）根据光的反射定律得如图的反射光线，反射角是反射光线与法线的夹角，所以是30°；
（2）平面镜成的像与物关于镜面对称，且是虚像，用虚线表示；（3）如下图所示：如果没有透镜，左侧光线应会聚在A点，通过透镜后，会聚到了远处的B点，可见透镜对光起了发散作用，是凹透镜；
（4）玻璃砖的特点是最后的折射光线与最初的入射光线平行。
考点
据考高分专家说，试题“(8分)按题目要求作图 (1)在图中域出.....”主要考查你对 [光的反射现象 ]考点的理解。
光的反射现象
光的反射现象：
光从一种介质射向另一种介质的交界面时，一部分光返回原来介质中，使光的传播方向发生了改变，这种现象称为光的反射。
生活中的光的反射现象：
桥在水中的倒影、在平面镜前看到镜中的“自己”等。
光反射图中一点、二角、三线的认识：
如图所示，要弄清一点(入射点)、二角(反射角、入射角)、三线(反射光线、入射光线、法线)的涵义。一点：指入射点，用字母O表不。二角：指入射角i和反射角r。入射角是指入射光线和法线的夹角，反射角是指反射光线和法线的夹角。三线：指入射光线AO，反射光线OB，法线NO。法线是通过入射点作的垂直于反射面的虚线，这是为了研究问题的方便而引入的，没有具体的物理含义，但在确定入射角、反射角时法线却是关键。因为反射角和入射角都是指光线与法线的夹角。
