题文

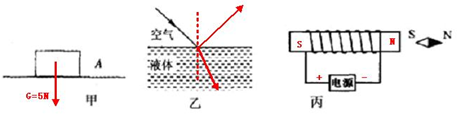

(6分) 按照题目要求作图:
(1)如图甲，重5N的物体A静止在水平面上，画出它所受重力G的示意图；
(2)画出图乙中与入射光线对应的反射光线和大致的折射光线位置；
(3)根据图丙小磁针静止时的指向，在图中标出通电螺线管的N、S极和电源的正负极．
题型：未知 难度：其他题型
答案
解析
甲：重力大小为5N，重力方向竖直向下，重心在物体的几何中心， 乙：先画法线过入射点垂直于液面，再根据反射角等于入射角，作出反射光线，根据折射角小于入射角，作出大致折射光线；丙：与小磁针S极相对的是螺线管的N极，再利用安培定则确定电流的流向可知，电源的左侧为正极，
考点
据考高分专家说，试题“(6分) 按照题目要求作图:(1)如图甲.....”主要考查你对 [光的反射现象 ]考点的理解。
光的反射现象
光的反射现象：
光从一种介质射向另一种介质的交界面时，一部分光返回原来介质中，使光的传播方向发生了改变，这种现象称为光的反射。
生活中的光的反射现象：
桥在水中的倒影、在平面镜前看到镜中的“自己”等。
光反射图中一点、二角、三线的认识：
如图所示，要弄清一点(入射点)、二角(反射角、入射角)、三线(反射光线、入射光线、法线)的涵义。一点：指入射点，用字母O表不。二角：指入射角i和反射角r。入射角是指入射光线和法线的夹角，反射角是指反射光线和法线的夹角。三线：指入射光线AO，反射光线OB，法线NO。法线是通过入射点作的垂直于反射面的虚线，这是为了研究问题的方便而引入的，没有具体的物理含义，但在确定入射角、反射角时法线却是关键。因为反射角和入射角都是指光线与法线的夹角。
