根据下列装置图回答问题。⑴写出图中标示仪器的名称：①，②。⑵用A装置制取O2的化学方程式为，O2可用法收集。

题文

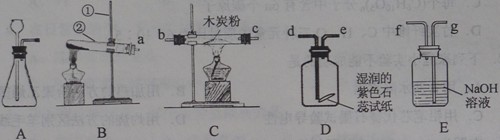

（2011年江苏盐城，17题）根据下列装置图回答问题。



⑴写出图中标示仪器的名称：①        ，②         。
⑵用A装置制取O₂的化学方程式为                     ，O₂可用       法收集（写出一种即可，下同）。该装置还可以用来制取       气体。
⑶若按B→C→D→E顺序连接装置，制取O₂并进行碳及其氧化物的部分性质实验。正确的接口顺序为a→b→c→e→d→     ,实验中C装置处观察到的现象为                  。
⑷实验结束，应先撤离g处导管，再熄灭酒精灯。如果先熄灭B、C两处酒精灯，则D中观察到的现象有：                     ；                           。

题型：未知 难度：其他题型

答案

⑴①铁架台；②试管；⑵2H₂O₂ MnO₂ 2H₂O+O₂↑;排水法或向上排空气法；二氧化碳；⑶g→f；黑色木炭粉剧烈燃烧并逐渐减少 ⑷E中NaOH溶液被吸入；红色石蕊试纸变蓝

解析

分析：（1）熟悉掌握实验装置中的仪器名称并会书写；
（2）根据装置A选择并书写制氧气的化学方程式，明确如何收集氧气，根据装置A固、液在常温下反应的特点，该装置还能用来制取二氧化碳或氢气；
（3）若按B→C→D→E顺序连接装置，制取O₂并进行碳及其氧化物的部分性质实验时，在B装置加热固体物质制得氧气通过C装置和木炭加热反应观察现象，将生成的二氧化碳通过C装置，后通过E装置，通入E装置的氢氧化钠溶液是由g管口进入．
（4）实验结束，应先撤离g处导管，再熄灭酒精灯．如果先熄灭B、C两处酒精灯，会导致这两处装置内温度降低，气压减小，碱液倒吸现象．
解答：解：（1）按题意要求书写实验装置中的仪器名称：①铁架台（附铁夹）②试管
（2）根据装置A的特点选用过氧化氢溶液和二氧化锰制氧气，化学方程式为：2H₂O₂ MnO₂2H₂O+O₂↑，由氧气的物理性质不易溶于水且密度比空气的大可用排水（或向上排空气）法收集．该装置由于适合固、液在常温下反应的特点，还能用来制取二氧化碳或氢气．
（3）将生成的二氧化碳通过C装置再通入E装置的氢氧化钠溶液里时由g管口进入．在B装置加热固体物质制得氧气通过C装置和木炭加热反应时观察现象为：黑色粉末持续红热（或发出白光）
（4）实验结束，应先撤离g处导管，再熄灭酒精灯．如果先熄灭B、C两处酒精灯会导致这两处装置内温度降低，气压减小，氢氧化钠溶液就会由g管倒吸入D装置内，导致瓶中石蕊试纸变蓝色．
故答案为：
（1）①铁架台、②试管
（2）2H₂O₂ MnO₂2H₂O+O₂↑、排水（或向上排空气）、CO₂（或H₂）
（3）g、黑色粉末持续红热（或发出白光）
（4）E中液体倒吸进入瓶中、石蕊试纸变蓝色（答案可互换）

考点

据考高分专家说，试题“（2011年江苏盐城，17题）根据下列装.....”主要考查你对 [氧气的制取和收集 ]考点的理解。

氧气的制取和收集

氧气的制取是初中化学的重点，也是历年中考的热点。我们不仅要学好氧气制取的知识，而且要触类旁通，逐步掌握实验室制取气体的一般思路和方法。中考对制取氧气的考查主要集中在药品选用、实验装置、操作步骤等方面。

实验室制取收集氧气：

过氧化氢制氧气高锰酸钾制氧气药品和反应原理2H₂O₂

2H₂O+O₂↑2KMnO₄

K₂MnO₄ + MnO₂ + O₂↑发生装置固液常温型


固体加热型


收集装置氧气可用排水法收集，也可用向上排空气法收集


整体装置图



操作步骤①检查装置气密性
②再锥形瓶中装入二氧化锰
③塞好带有长颈漏斗和导管的橡皮塞（长颈漏斗的下端一定在液面以下，否则氧气会从长颈漏斗中跑出来）
④向长颈漏斗中加入过氧化氢溶液
⑤收集氧气
①检查装置气密性
②将药品平铺在试管底部，用带导管的单孔橡皮塞塞紧试管口(用高锰酸钾制取氧气，还要在管口放一小团棉花)
③将试管固定在铁架台上
④点燃酒精灯，预热后加热试管
⑤当导管口有连续均匀的气泡冒出时开始收集气体
⑥收集完毕，先将导管移出水面
⑦熄灭酒精灯。加热高锰酸钾(或氯酸钾和二氧化锰的混合物)制氧气，用排水法收集，其操作步骤可概括为：“查”“装”“定”“点”“收”“离”“熄”7个字。可用谐音记忆为“茶庄定点收利息”。 注意事项①伸入试管或锥形瓶中的导管应刚刚露出橡皮塞即可，否则不利于气体的导出。
②用排水法收集氧气时，导管应刚伸人集气瓶口即可，过长不利于水的排出，气体不易收集满。
③用向上排空气法收集氧气时，导管要伸入集气瓶的底部，否则不利于空气的排出，收集的气体不纯。
④用长颈漏斗时，长颈漏斗末端应在液面以下，否则氧气会从长颈漏斗中逸出。 ①药品要平铺在试管底部，均匀受热。
②试管口要略向下倾斜，防止药品中湿存的水分受热后变成水蒸气，遇冷凝结成水倒流回试管底部，使试管炸裂。
③铁架台的铁夹要夹在试管的中上部(或距离试管口1/3处)。
④试管内的导管稍伸出橡皮塞即可，这样便于气体导出。
⑤集气瓶充满水后倒放入水槽中(瓶口要在水面下)。
⑥加热时要先使试管均匀受热，然后酒精灯外焰要对准药品所在部位加热。
⑦用排水法收集气体时，应注意当气泡连续均匀冒出时再收集，否则收集的气体中混有空气，当集气瓶口有大盆气泡冒出时，证明已集满。
⑧停止加热时，应先把导管从水里撤出，再撤掉酒精灯。如果先熄灭酒精灯，试管内气体温度降低，压强减小，水槽中的水就会被倒吸入热的试管内，使试管炸裂。
⑨用高锰酸钾制氧气时，试管口要放一小团棉花，防止加热时高锰酸钾小颗粒进人导管。
⑩盛氧气的集气瓶应盖上玻璃片正放，因为在相同状况下氧气的密度大于空气的密度，正放可减少气体的逸散。
