（10广东省22）请根据下列装置，回答问题：
（1）写出标号①②的仪器名称：①_________，②__________。
（2）实验室制取CO2的反应方程式为_________________________________；检验收集的气体是否是二氧化碳的原理是___________________（用方程式表示）
（3）对用氯酸钾和二氧化锰的混合物制取O2后的固体残渣（假定已完全反应），通过以下四步实验操作可回收二氧化锰。正确操作的先后顺序是____________（填写选项序号）。
a．烘干 b．溶解 c．过滤 d．洗涤
（4）在实验室抽取CO2的实验装置中，F装置相对于B装置具有的优点是______________
________________________________________。
（5）实验室通过多种反应可以得到NH3(极易溶于水，密度比空气小)，例如：2NH4Cl(固)+Ca(OH)2(固)△CaCl2+2NH3↑+2H2O

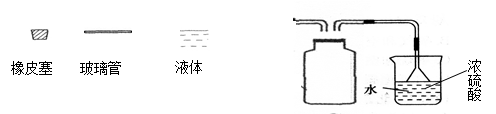

你将选择上图中的 作为实验室收集NH3的装置。下图是收集NH3并对尾气进行处理的装置（浓硫酸可以与NH3反应生成硫酸铵），请根据图示把装置画完整。
上图中漏斗倒放的作用是防止倒吸。
题型：未知 难度：其他题型
答案
（1）长颈漏斗 水槽
（2）CaCO3 + 2HCl ="=" CaCl2 + H2O + CO2↑
CO2 + Ca(OH)2 = CaCO3↓ + H2O
（3）b、c、d、a
（4）可以随时控制反应的发生和停止（或可以使反应随开随停）
（5）E
解析
分析：（1）根据装置中所指定仪器的图示，写出该仪器的名称；
（2）实验室制取二氧化碳用石灰石和稀盐酸反应生成氯化钙、水和二氧化碳；根据二氧化碳易溶于水、密度比空气大选择收集装置；验满二氧化碳用燃着的木条放在集气瓶口看是否熄灭；根据装置的特点可以控制固液的接触和分离分析；
（3）氯酸钾分解生成氯化钾和氧气，反应生成的固体氯化钾能溶于水而作为催化剂的二氧化锰不溶于水，因此可采取溶解、过滤等操作分离出二氧化锰；
（4）比较FB两种装置的使用过程，找出优点。
（5）根据NH3极易溶于水，密度比空气小的特点选择收集方法以及尾气的处理方法．
解答：解：（1）仪器①为发生装置中向装置内添加液体药品的长颈漏斗，仪器②为排水集气法装置中盛水的仪器水槽；
（2）石灰石和稀盐酸反应生成氯化钙、水和二氧化碳，方程式为：CaCO3+2HCl═CaCl2+H2O+CO2↑；二氧化碳易溶于水、密度比空气大，因此采用向上排空气法收集（C装置）；
检验收集的CO2气体是否已满的方法是：将燃着的木条放在瓶口，看是否熄灭；F装置可以利用弹簧夹的开关控制U型管内的气压，从而控制固液的接触与分离，达到控制反应的发生和停止的目的；
（3）用氯酸钾和二氧化锰的混合物制取O2完全反应后的固体残渣为氯化钾和二氧化锰，根据二氧化锰的性质不溶于水，氯化钾溶于水，将其混合物加入水进行b溶解；前者仍是固体后者溶于水成为溶液，接着将氯化钾和二氧化锰固液混合物进行C过滤得到二氧化锰固体；然后d洗涤去残留的溶液进行a烘干就回收了二氧化锰
（4）比较FB两种装置的使用过程，可发现F装置能控制反应的开始和停止，但B装置不能；二氧化碳能溶于水，但是不能溶解于油，量气装置在水面上放一层植物油的目的是防止二氧化碳溶解于水中；量气装置的原理是通过通入二氧化碳，产生气压差，把瓶中的水排出流入量筒中，通过量取量筒中水的体积，判断收集的气体的体积，由于水的密度比二氧化碳大，水要从集气瓶底部排出，故两个导管分别是一长一短，气体短进长出．
（5）因NH3极易溶于水，密度比空气小，收集是只能用向下排空气法收集．用如图所示装置进行收集时，因氨气的密度小于空气的密度，所以进气管要短，出气管长，完整的装置图如下：
考点
据考高分专家说，试题“（10广东省22）请根据下列装置，回答问.....”主要考查你对 [氧气的制取和收集 ]考点的理解。
氧气的制取和收集
氧气的制取是初中化学的重点，也是历年中考的热点。我们不仅要学好氧气制取的知识，而且要触类旁通，逐步掌握实验室制取气体的一般思路和方法。中考对制取氧气的考查主要集中在药品选用、实验装置、操作步骤等方面。
实验室制取收集氧气：
过氧化氢制氧气高锰酸钾制氧气药品和反应原理2H2O2
2H2O+O2↑2KMnO4
K2MnO4 + MnO2 + O2↑发生装置固液常温型
固体加热型
收集装置氧气可用排水法收集，也可用向上排空气法收集
整体装置图
操作步骤①检查装置气密性
②再锥形瓶中装入二氧化锰
③塞好带有长颈漏斗和导管的橡皮塞（长颈漏斗的下端一定在液面以下，否则氧气会从长颈漏斗中跑出来）
④向长颈漏斗中加入过氧化氢溶液
⑤收集氧气
①检查装置气密性
②将药品平铺在试管底部，用带导管的单孔橡皮塞塞紧试管口(用高锰酸钾制取氧气，还要在管口放一小团棉花)
③将试管固定在铁架台上
④点燃酒精灯，预热后加热试管
⑤当导管口有连续均匀的气泡冒出时开始收集气体
⑥收集完毕，先将导管移出水面
⑦熄灭酒精灯。加热高锰酸钾(或氯酸钾和二氧化锰的混合物)制氧气，用排水法收集，其操作步骤可概括为：“查”“装”“定”“点”“收”“离”“熄”7个字。可用谐音记忆为“茶庄定点收利息”。 注意事项①伸入试管或锥形瓶中的导管应刚刚露出橡皮塞即可，否则不利于气体的导出。
②用排水法收集氧气时，导管应刚伸人集气瓶口即可，过长不利于水的排出，气体不易收集满。
③用向上排空气法收集氧气时，导管要伸入集气瓶的底部，否则不利于空气的排出，收集的气体不纯。
④用长颈漏斗时，长颈漏斗末端应在液面以下，否则氧气会从长颈漏斗中逸出。 ①药品要平铺在试管底部，均匀受热。
②试管口要略向下倾斜，防止药品中湿存的水分受热后变成水蒸气，遇冷凝结成水倒流回试管底部，使试管炸裂。
③铁架台的铁夹要夹在试管的中上部(或距离试管口1/3处)。
④试管内的导管稍伸出橡皮塞即可，这样便于气体导出。
⑤集气瓶充满水后倒放入水槽中(瓶口要在水面下)。
⑥加热时要先使试管均匀受热，然后酒精灯外焰要对准药品所在部位加热。
⑦用排水法收集气体时，应注意当气泡连续均匀冒出时再收集，否则收集的气体中混有空气，当集气瓶口有大盆气泡冒出时，证明已集满。
⑧停止加热时，应先把导管从水里撤出，再撤掉酒精灯。如果先熄灭酒精灯，试管内气体温度降低，压强减小，水槽中的水就会被倒吸入热的试管内，使试管炸裂。
⑨用高锰酸钾制氧气时，试管口要放一小团棉花，防止加热时高锰酸钾小颗粒进人导管。
⑩盛氧气的集气瓶应盖上玻璃片正放，因为在相同状况下氧气的密度大于空气的密度，正放可减少气体的逸散。
