题文

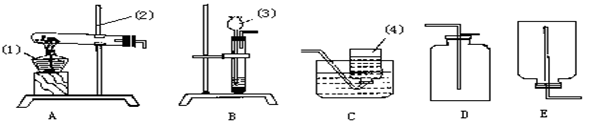

据下图所示的实验装置图回答：
（1）实验室高锰酸钾制取比较干燥的氧气应选用的发生装置是_____，收集装置_________。
（2）实验室用双氧水制取并且收集得较纯氧气时应选用的发生装置是______，收集装置为________。
（3）实验室用氯化铵与熟石灰两种固体加热制取氨气，氨气的密度比空气小，极易溶于水。推断：实验室制取氨气应选用的发生装置为_____，收集装置为__ __。
（4）利用废弃的可乐瓶和底部有小孔的试管（试管小孔处事先安放有一铜网）组成制取氧气的装置（如下图所示）。
该装置中A处应盛放 ，
B处应放进 ，
铜网的作用是 ;
若使正在发生的反应停止，可以通过操作 来实现。
题型：未知 难度：其他题型
答案
（1）A；D；
（2）B；C；
（3）A；E;
（4）过氧化氢溶液；二氧化锰；防止二氧化锰固体洒落到过氧化氢溶液中，关闭止水夹或将试管从液体中取出。
解析
（1）实验室用高锰酸钾制氧气，是加热固体制取氧气，选用的发生装置是A，因为氧气的密度大于空气的密度，可利用向上排空法收集氧气，选用的发生装置是C，因为氧气不易溶于水，可利用排水法收集氧气，选用的发收集装置是D；
（2）实验室用双氧水制取氧气，可当做固液反应制取氧气，反应不需加热，选用的发生装置是B，要收集较纯的氧气，应用排水法收集氧气，应选用的收集装置是C；
（3）实验室用氯化铵与熟石灰两种固体加热制取氨气，是加热固体制取氨气，选用的发生装置是A，因氨气的密度比空气小，极易溶于水，可利用向下排空气法收集氨气，应选用的收集装置是E；
（4）观察，分析装置的设计原理：由装置的特点可知，该装置不用加热制取氧气，应选用过氧化氢在二氧化锰的催化作用分解制取氧气．所以，该装置A应盛放过氧化氢溶液，B处应放进二氧化锰，C是用带小孔的塑料片．放置C以后使该装置具有随时能控制反应的发生和停止的优点．若使正在发生的反应停止，可以通过操作关闭弹簧夹来实现，可看到的现象是：B中液体被压回A中，液体与C脱离接触，反应很快停止．
故答为：（1）A；C或D；（2）B，C；（3）A，E；（4）过氧化氢溶液．二氧化锰，随时能控制反应的发生和停止，关闭弹簧夹，B中液体被压回A中，液体与C脱离接触，反应很快停止．
考点
据考高分专家说，试题“据下图所示的实验装置图回答：（1）实验室.....”主要考查你对 [氧气的制取和收集 ]考点的理解。
氧气的制取和收集
氧气的制取是初中化学的重点，也是历年中考的热点。我们不仅要学好氧气制取的知识，而且要触类旁通，逐步掌握实验室制取气体的一般思路和方法。中考对制取氧气的考查主要集中在药品选用、实验装置、操作步骤等方面。
实验室制取收集氧气：
过氧化氢制氧气高锰酸钾制氧气药品和反应原理2H2O2
2H2O+O2↑2KMnO4
K2MnO4 + MnO2 + O2↑发生装置固液常温型
固体加热型
收集装置氧气可用排水法收集，也可用向上排空气法收集
整体装置图
操作步骤①检查装置气密性
②再锥形瓶中装入二氧化锰
③塞好带有长颈漏斗和导管的橡皮塞（长颈漏斗的下端一定在液面以下，否则氧气会从长颈漏斗中跑出来）
④向长颈漏斗中加入过氧化氢溶液
⑤收集氧气
①检查装置气密性
②将药品平铺在试管底部，用带导管的单孔橡皮塞塞紧试管口(用高锰酸钾制取氧气，还要在管口放一小团棉花)
③将试管固定在铁架台上
④点燃酒精灯，预热后加热试管
⑤当导管口有连续均匀的气泡冒出时开始收集气体
⑥收集完毕，先将导管移出水面
⑦熄灭酒精灯。加热高锰酸钾(或氯酸钾和二氧化锰的混合物)制氧气，用排水法收集，其操作步骤可概括为：“查”“装”“定”“点”“收”“离”“熄”7个字。可用谐音记忆为“茶庄定点收利息”。 注意事项①伸入试管或锥形瓶中的导管应刚刚露出橡皮塞即可，否则不利于气体的导出。
②用排水法收集氧气时，导管应刚伸人集气瓶口即可，过长不利于水的排出，气体不易收集满。
③用向上排空气法收集氧气时，导管要伸入集气瓶的底部，否则不利于空气的排出，收集的气体不纯。
④用长颈漏斗时，长颈漏斗末端应在液面以下，否则氧气会从长颈漏斗中逸出。 ①药品要平铺在试管底部，均匀受热。
②试管口要略向下倾斜，防止药品中湿存的水分受热后变成水蒸气，遇冷凝结成水倒流回试管底部，使试管炸裂。
③铁架台的铁夹要夹在试管的中上部(或距离试管口1/3处)。
④试管内的导管稍伸出橡皮塞即可，这样便于气体导出。
⑤集气瓶充满水后倒放入水槽中(瓶口要在水面下)。
⑥加热时要先使试管均匀受热，然后酒精灯外焰要对准药品所在部位加热。
⑦用排水法收集气体时，应注意当气泡连续均匀冒出时再收集，否则收集的气体中混有空气，当集气瓶口有大盆气泡冒出时，证明已集满。
⑧停止加热时，应先把导管从水里撤出，再撤掉酒精灯。如果先熄灭酒精灯，试管内气体温度降低，压强减小，水槽中的水就会被倒吸入热的试管内，使试管炸裂。
⑨用高锰酸钾制氧气时，试管口要放一小团棉花，防止加热时高锰酸钾小颗粒进人导管。
⑩盛氧气的集气瓶应盖上玻璃片正放，因为在相同状况下氧气的密度大于空气的密度，正放可减少气体的逸散。
