题文

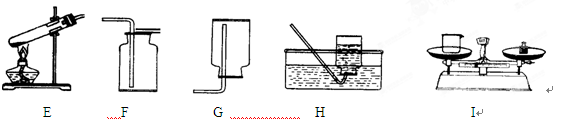

(13分)根据下列装置图填写有关空格：
(1)装置A中仪器①的名称为 ；装置D中仪器②的名称为 。
(2)实验室制备二氧化碳的发生装置可选用上述 或 (填序号)装置；收集氧气可用 或 (填序号)装置。
（3）用A装置制备的气体是 ，请写出对应的方程式
(4)除去粗盐中不溶性杂质的实验步骤是 、过滤和蒸发结晶，用到的蒸发装置是 。(填序号)。还必须用下列玻璃仪器组合中的 (填序号)才能完成整个实验。
①漏斗、烧杯、玻璃棒 ②滴管、量筒、试管 ③集气瓶、表面皿、广口瓶
(5)用氯化钠固体和水配制5％的氯化钠溶液，需要用到上图装置中的 (填序号)。若配制过程中，在已经有少量水的烧杯中加入5g氯化钠和95mL水，其他操作均规范，则所得溶液中氯化钠的质量分数 (填“＞”或“＜”，或“＝”)5％。
题型：未知 难度：其他题型
答案
（1）酒精灯分液漏斗；（2）C ;D;F;H (3)O2 2KClO3
2KCl+3 O2
↑
（4）溶解；B；①；（5）I;<
解析
（1）熟悉常见仪器，了解名称；
（2）根据用稀硫酸和锌粒制氢气是固液不加热反应选择发生装置；根据氧气的密度和溶水性选择收集装置；
(3) 根据用高锰酸钾制取氧气是固体的加热反应选择发生装置
（4）根据泥沙不溶于水，而氯化钠溶于水，可用过滤的方法除去泥沙杂质；蒸发要用加热的装置；
（5）根据配置一定质量分数的溶液的步骤选择实验用具；根据公式：溶液的溶质质量分数=溶质质量/溶液质量 ×100%计算判断．
考点
据考高分专家说，试题“(13分)根据下列装置图填写有关空格：(.....”主要考查你对 [氧气的制取和收集 ]考点的理解。
氧气的制取和收集
氧气的制取是初中化学的重点，也是历年中考的热点。我们不仅要学好氧气制取的知识，而且要触类旁通，逐步掌握实验室制取气体的一般思路和方法。中考对制取氧气的考查主要集中在药品选用、实验装置、操作步骤等方面。
实验室制取收集氧气：
过氧化氢制氧气高锰酸钾制氧气药品和反应原理2H2O2
2H2O+O2↑2KMnO4
K2MnO4 + MnO2 + O2↑发生装置固液常温型
固体加热型
收集装置氧气可用排水法收集，也可用向上排空气法收集
整体装置图
操作步骤①检查装置气密性
②再锥形瓶中装入二氧化锰
③塞好带有长颈漏斗和导管的橡皮塞（长颈漏斗的下端一定在液面以下，否则氧气会从长颈漏斗中跑出来）
④向长颈漏斗中加入过氧化氢溶液
⑤收集氧气
①检查装置气密性
②将药品平铺在试管底部，用带导管的单孔橡皮塞塞紧试管口(用高锰酸钾制取氧气，还要在管口放一小团棉花)
③将试管固定在铁架台上
④点燃酒精灯，预热后加热试管
⑤当导管口有连续均匀的气泡冒出时开始收集气体
⑥收集完毕，先将导管移出水面
⑦熄灭酒精灯。加热高锰酸钾(或氯酸钾和二氧化锰的混合物)制氧气，用排水法收集，其操作步骤可概括为：“查”“装”“定”“点”“收”“离”“熄”7个字。可用谐音记忆为“茶庄定点收利息”。 注意事项①伸入试管或锥形瓶中的导管应刚刚露出橡皮塞即可，否则不利于气体的导出。
②用排水法收集氧气时，导管应刚伸人集气瓶口即可，过长不利于水的排出，气体不易收集满。
③用向上排空气法收集氧气时，导管要伸入集气瓶的底部，否则不利于空气的排出，收集的气体不纯。
④用长颈漏斗时，长颈漏斗末端应在液面以下，否则氧气会从长颈漏斗中逸出。 ①药品要平铺在试管底部，均匀受热。
②试管口要略向下倾斜，防止药品中湿存的水分受热后变成水蒸气，遇冷凝结成水倒流回试管底部，使试管炸裂。
③铁架台的铁夹要夹在试管的中上部(或距离试管口1/3处)。
④试管内的导管稍伸出橡皮塞即可，这样便于气体导出。
⑤集气瓶充满水后倒放入水槽中(瓶口要在水面下)。
⑥加热时要先使试管均匀受热，然后酒精灯外焰要对准药品所在部位加热。
⑦用排水法收集气体时，应注意当气泡连续均匀冒出时再收集，否则收集的气体中混有空气，当集气瓶口有大盆气泡冒出时，证明已集满。
⑧停止加热时，应先把导管从水里撤出，再撤掉酒精灯。如果先熄灭酒精灯，试管内气体温度降低，压强减小，水槽中的水就会被倒吸入热的试管内，使试管炸裂。
⑨用高锰酸钾制氧气时，试管口要放一小团棉花，防止加热时高锰酸钾小颗粒进人导管。
⑩盛氧气的集气瓶应盖上玻璃片正放，因为在相同状况下氧气的密度大于空气的密度，正放可减少气体的逸散。
