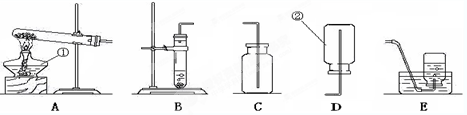

下列所示装置图是实验室制取气体的常用装置。请回答：



⑴写出图中标号为①~②的仪器名称：①           ；②           。
⑵小捷用上图中的B、C装置，制取并收集一种我们现在已学过的常见气体。小捷所制取的气体可能是       。
①请写出制取该气体的化学式表达式                                    。
②检查装置的气密性：先将B装置的导管浸入水中，然后用手握住试管外壁，观察到导管口     （填“有”或“没有”）气泡冒出，表明B装置不会漏气。
③如何检验C中收集到的气体？请写出有关的操作和现象。
                                                                    。
⑶氨气（NH₃）在常温下是一种无色、有刺激性气味、密度比空气小、极易溶于水的气体。实验室常用氯化铵（NH₄Cl）和氢氧化钙的固体混合物加热制取氨气，同时还生成氯化钙和水。根据上述信息回答下列问题：
①氨气具有的物理性质有                              。（至少写两点）
②根据上面所给的装置图，制取并收集氨气应选择    和    （填字母序号）
③写出实验室制取氨气的化学式表达式                                  。
⑷小亮同学用A、E装置制取并收集氧气。
请写出在A装置中高锰酸钾分解的化学式表达式                          。
实验结束后，洗涤试管时发现试管底部破裂，请分析造成这一后果的可能原因：
                                                     （写出一点即可）。

题型：未知 难度：其他题型

答案

⑴①酒精灯   ② 集气瓶
⑵CO₂（或O₂）
①CaCO₃ + HCl → CaCl₂ + H₂O + CO₂（或H₂O₂

H₂O + O₂）
②有 ③将澄清石灰水倒入集气瓶中，若石灰水变浑浊，则原气体为二氧化碳。（或将带火星的木条伸入集气瓶中，若木条复燃，则原气体为氧气）
⑶①常温下是一种无色、有刺激性气味、密度比空气小、极易溶于水的气体（合理答案均可给分）
②A；D
③Ca(OH)₂ + NH₄Cl → CaCl₂ + H₂O + NH₃
⑷ KMnO₄

K₂MnO₄ + MnO₂ + O₂；
试管底接触到灯芯（或没有预热、加热时试管口未略向下倾斜、加热时试管外壁有水、反应结束后未先将导管移出水面再熄灭酒精灯、未等试管冷却到至室温就洗涤试管等合理答案均可给分）

解析

1、题中标号为①~②的仪器名称：酒精灯、集气瓶；
2、用上图中的B、C装置，可以制取并收集二氧化碳或者氧气；制取二氧化碳的化学反应表达式为：CaCO₃ + HCl → CaCl₂ + H₂O + CO₂；制取氧气的化学反应表达式为：H₂O₂

H₂O + O₂；
3、检查B装置的气密性，应先将B装置的导管浸入水中，然后用手握住试管外壁，观察到导管口有气泡冒出，则表明B装置不会漏气；
4、若小捷制取的气体是二氧化碳，则检验二氧化碳应用澄清石灰水。将澄清石灰水倒入集气瓶中，若石灰水变浑浊，则原气体为二氧化碳；若小捷制取的气体是氧气，则用带火星的木条检验。即：将带火星的木条伸入集气瓶中，若木条复燃，则原气体为氧气；
5、由题中信息可知：氨气的物理性质有：常温下是一种无色、有刺激性气味、密度比空气小、极易溶于水的气体；
6、实验室是加热氯化铵和氢氧化钙来制取氨气的，是加热固体制取气体的类型，故制取氨气的装置应选择并收集氨气应选择A装置；而氨气密度比空气小、极易溶于水，故收集方法应选用向上排空气法，因此，收集氨气的装置应选D装置；
7、实验室制取氨气的化学式表达式为：Ca(OH)₂ + NH₄Cl → CaCl₂ + H₂O + NH₃；
8、 实验结束后，洗涤试管时发现试管底部破裂，其可能原因是：（1）试管底接触到灯芯；（2）没有预热；（3）加热时试管口未略向下倾斜；（4）加热时试管外壁有水；（5）反应结束后未先将导管移出水面再熄灭酒精灯；（6）未等试管冷却到至室温就洗涤试管等。（合理答案均可给分）
点评：本题综合性较强，考查的知识点较多，难度较大。

考点

据考高分专家说，试题“下列所示装置图是实验室制取气体的常用装置.....”主要考查你对 [氧气的制取和收集 ]考点的理解。

氧气的制取和收集

氧气的制取是初中化学的重点，也是历年中考的热点。我们不仅要学好氧气制取的知识，而且要触类旁通，逐步掌握实验室制取气体的一般思路和方法。中考对制取氧气的考查主要集中在药品选用、实验装置、操作步骤等方面。

实验室制取收集氧气：

过氧化氢制氧气高锰酸钾制氧气药品和反应原理2H₂O₂

2H₂O+O₂↑2KMnO₄

K₂MnO₄ + MnO₂ + O₂↑发生装置固液常温型


固体加热型


收集装置氧气可用排水法收集，也可用向上排空气法收集


整体装置图



操作步骤①检查装置气密性
②再锥形瓶中装入二氧化锰
③塞好带有长颈漏斗和导管的橡皮塞（长颈漏斗的下端一定在液面以下，否则氧气会从长颈漏斗中跑出来）
④向长颈漏斗中加入过氧化氢溶液
⑤收集氧气
①检查装置气密性
②将药品平铺在试管底部，用带导管的单孔橡皮塞塞紧试管口(用高锰酸钾制取氧气，还要在管口放一小团棉花)
③将试管固定在铁架台上
④点燃酒精灯，预热后加热试管
⑤当导管口有连续均匀的气泡冒出时开始收集气体
⑥收集完毕，先将导管移出水面
⑦熄灭酒精灯。加热高锰酸钾(或氯酸钾和二氧化锰的混合物)制氧气，用排水法收集，其操作步骤可概括为：“查”“装”“定”“点”“收”“离”“熄”7个字。可用谐音记忆为“茶庄定点收利息”。 注意事项①伸入试管或锥形瓶中的导管应刚刚露出橡皮塞即可，否则不利于气体的导出。
②用排水法收集氧气时，导管应刚伸人集气瓶口即可，过长不利于水的排出，气体不易收集满。
③用向上排空气法收集氧气时，导管要伸入集气瓶的底部，否则不利于空气的排出，收集的气体不纯。
④用长颈漏斗时，长颈漏斗末端应在液面以下，否则氧气会从长颈漏斗中逸出。 ①药品要平铺在试管底部，均匀受热。
②试管口要略向下倾斜，防止药品中湿存的水分受热后变成水蒸气，遇冷凝结成水倒流回试管底部，使试管炸裂。
③铁架台的铁夹要夹在试管的中上部(或距离试管口1/3处)。
④试管内的导管稍伸出橡皮塞即可，这样便于气体导出。
⑤集气瓶充满水后倒放入水槽中(瓶口要在水面下)。
⑥加热时要先使试管均匀受热，然后酒精灯外焰要对准药品所在部位加热。
⑦用排水法收集气体时，应注意当气泡连续均匀冒出时再收集，否则收集的气体中混有空气，当集气瓶口有大盆气泡冒出时，证明已集满。
⑧停止加热时，应先把导管从水里撤出，再撤掉酒精灯。如果先熄灭酒精灯，试管内气体温度降低，压强减小，水槽中的水就会被倒吸入热的试管内，使试管炸裂。
⑨用高锰酸钾制氧气时，试管口要放一小团棉花，防止加热时高锰酸钾小颗粒进人导管。
⑩盛氧气的集气瓶应盖上玻璃片正放，因为在相同状况下氧气的密度大于空气的密度，正放可减少气体的逸散。
