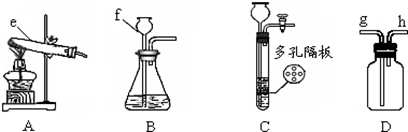

现有下图所示实验装置，请回答下列问题
（1）图中e、f仪器的名称：e ，f 。
（2）用氯酸钾和二氧化锰固体制氧气，选用的发生装置是 （填字母A、B、C、D），反应的化学方程式是 。反应前后，二氧化锰的质量 （“不变”或“变大”或“变小”）。
（3） 用块状固体和液体常温下制取气体时，用C装置（多孔隔板用来放块状固体）代替B装置的优点是 。观察图C装置，气体制取处于 （填“进行”或“停止”）中。
（4）实验室里用双氧水和二氧化锰反应制氧气的化学反应方程式为 ，该实验 （填“能”或“不能”）选用C装置来控制反应发生或停止。若用D装置来收集生成的氧气，气体应从 （填g或h）通入。
题型：未知 难度：其他题型
答案
(1) 试管 长颈漏斗 (2) A 2KClO3
2KCl + 3O2 ↑ 不变
(3) 随开随用，随关随停（随时控制反应的发生和停止） 进行
（4) 2H2O2 2H2O + O2 ↑ 不能 g
解析
（1）根据实验室常用仪器回答，图中仪器e的名称是试管，仪器f的名称是长颈漏斗。
（2）用氯酸钾和二氧化锰固体制氧气，是氯酸钾在二氧化锰作催化剂和加热的条件下，分解生成氯化钾和氧气，故反应的化学方程式是2KClO3
2KCl+3O2↑；所以需要“固体加热型”气体制取装置，故选A；由于二氧化锰是该反应的催化剂，故反应前后，二氧化锰的质量不变。
（3）由于C装置中有个带孔的隔板，能起到隔绝固液体的作用，故使用该套装置制取气体的突出优点是：可以随时控制反应发生或停止；由于图C装置中的固液体混合在一起，所以反应正在进行。
（4）过氧化氢在二氧化锰的催化作用下，分解生成水和氧气，故反应的化学方程式是2H2O2
2H2O+O2↑，由于二氧化锰是粉末状的，而“多孔隔板用来放块状固体”，故无法实现固液体分离，故不能选用C装置来控制反应发生或停止；由于氧气的密度比空气大，故能用向上排空气法收集，若用装置D进行“排空气法”收集氧气，则氧气应从较长的导管g进入，从下面向上将空气从较短的导管排出。
点评：熟记氧气的实验室制法、原理和操作注意事项，是解题的关键；此外，本题的重点是常用气体的发生装置和收集装置的选取方法，要学会根据反应物的状态和反应的条件选择发生装置，根据制取气体的溶解性和密度的大小选择收集气体的方法。
考点
据考高分专家说，试题“现有下图所示实验装置，请回答下列问题（1.....”主要考查你对 [氧气的制取和收集 ]考点的理解。
氧气的制取和收集
氧气的制取是初中化学的重点，也是历年中考的热点。我们不仅要学好氧气制取的知识，而且要触类旁通，逐步掌握实验室制取气体的一般思路和方法。中考对制取氧气的考查主要集中在药品选用、实验装置、操作步骤等方面。
实验室制取收集氧气：
过氧化氢制氧气高锰酸钾制氧气药品和反应原理2H2O2
2H2O+O2↑2KMnO4
K2MnO4 + MnO2 + O2↑发生装置固液常温型
固体加热型
收集装置氧气可用排水法收集，也可用向上排空气法收集
整体装置图
操作步骤①检查装置气密性
②再锥形瓶中装入二氧化锰
③塞好带有长颈漏斗和导管的橡皮塞（长颈漏斗的下端一定在液面以下，否则氧气会从长颈漏斗中跑出来）
④向长颈漏斗中加入过氧化氢溶液
⑤收集氧气
①检查装置气密性
②将药品平铺在试管底部，用带导管的单孔橡皮塞塞紧试管口(用高锰酸钾制取氧气，还要在管口放一小团棉花)
③将试管固定在铁架台上
④点燃酒精灯，预热后加热试管
⑤当导管口有连续均匀的气泡冒出时开始收集气体
⑥收集完毕，先将导管移出水面
⑦熄灭酒精灯。加热高锰酸钾(或氯酸钾和二氧化锰的混合物)制氧气，用排水法收集，其操作步骤可概括为：“查”“装”“定”“点”“收”“离”“熄”7个字。可用谐音记忆为“茶庄定点收利息”。 注意事项①伸入试管或锥形瓶中的导管应刚刚露出橡皮塞即可，否则不利于气体的导出。
②用排水法收集氧气时，导管应刚伸人集气瓶口即可，过长不利于水的排出，气体不易收集满。
③用向上排空气法收集氧气时，导管要伸入集气瓶的底部，否则不利于空气的排出，收集的气体不纯。
④用长颈漏斗时，长颈漏斗末端应在液面以下，否则氧气会从长颈漏斗中逸出。 ①药品要平铺在试管底部，均匀受热。
②试管口要略向下倾斜，防止药品中湿存的水分受热后变成水蒸气，遇冷凝结成水倒流回试管底部，使试管炸裂。
③铁架台的铁夹要夹在试管的中上部(或距离试管口1/3处)。
④试管内的导管稍伸出橡皮塞即可，这样便于气体导出。
⑤集气瓶充满水后倒放入水槽中(瓶口要在水面下)。
⑥加热时要先使试管均匀受热，然后酒精灯外焰要对准药品所在部位加热。
⑦用排水法收集气体时，应注意当气泡连续均匀冒出时再收集，否则收集的气体中混有空气，当集气瓶口有大盆气泡冒出时，证明已集满。
⑧停止加热时，应先把导管从水里撤出，再撤掉酒精灯。如果先熄灭酒精灯，试管内气体温度降低，压强减小，水槽中的水就会被倒吸入热的试管内，使试管炸裂。
⑨用高锰酸钾制氧气时，试管口要放一小团棉花，防止加热时高锰酸钾小颗粒进人导管。
⑩盛氧气的集气瓶应盖上玻璃片正放，因为在相同状况下氧气的密度大于空气的密度，正放可减少气体的逸散。
