题文

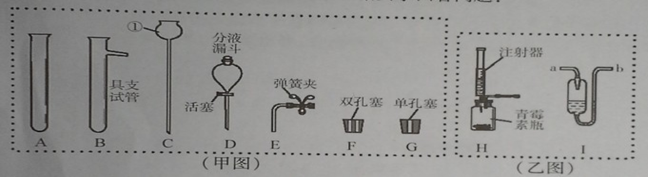

下面的实验仪器省去了固定装置，请根据要求回答问题：
（1）甲图中仪器①的名称为______ ____。
（2）乙图中的微型装置H可用于实验室制备CO2，此微型装置在操作上的优点是 ；在甲图中可选择________________（填序号）装配与装置H功能相同的装置。
（3）装配KClO3制备O2的发生装置，甲图中除固定装置外还差的仪器是 （写名称）；该反应的化学方程式为_______________________________；
（4）用铁片和稀硫酸在微型装置H中制取氢气，其化学方程式为______________________________；
I是医用输液观察滴夜快慢的滴壶，若用它作微型洗气装置，则气体应从_________(填“a”或“b”)进入，其中所装洗气的液体不能装满的原因是 。
题型：未知 难度：其他题型
答案
（1）长颈漏斗 （2）可控制反应速率 ADEF（或BDG） （3）酒精灯 2KClO3
2KCl＋3O2↑ （4）Fe + H2SO4 = FeSO4 + H2↑ b 液体不会被压往a处流出
解析
（1）仪器①的名称是长颈漏斗；
（2）微型装置H中用注射器添加酸性，可以控制酸液的加入速率，达到控制反应速率的目的，注射器的作用相当于分液漏斗，所以也可从甲图中选择ADEF或BDG组装具有相同效果的气体发生装置；
（3）氯酸钾在加热条件下，在二氧化锰的催化下能分解产生氧气，所以用氯酸外制氧气，还需要的仪器有酒精灯；
（4）铁与硫酸反应生成硫酸亚铁和氢气，用I洗气，相当于让气体通过I中液体，但不能净其中的液体排出，所以应该从b进入，同时为防止气体将液体压出，所盛液体不能过满。
考点
据考高分专家说，试题“下面的实验仪器省去了固定装置，请根据要求.....”主要考查你对 [氧气的制取和收集 ]考点的理解。
氧气的制取和收集
氧气的制取是初中化学的重点，也是历年中考的热点。我们不仅要学好氧气制取的知识，而且要触类旁通，逐步掌握实验室制取气体的一般思路和方法。中考对制取氧气的考查主要集中在药品选用、实验装置、操作步骤等方面。
实验室制取收集氧气：
过氧化氢制氧气高锰酸钾制氧气药品和反应原理2H2O2
2H2O+O2↑2KMnO4
K2MnO4 + MnO2 + O2↑发生装置固液常温型
固体加热型
收集装置氧气可用排水法收集，也可用向上排空气法收集
整体装置图
操作步骤①检查装置气密性
②再锥形瓶中装入二氧化锰
③塞好带有长颈漏斗和导管的橡皮塞（长颈漏斗的下端一定在液面以下，否则氧气会从长颈漏斗中跑出来）
④向长颈漏斗中加入过氧化氢溶液
⑤收集氧气
①检查装置气密性
②将药品平铺在试管底部，用带导管的单孔橡皮塞塞紧试管口(用高锰酸钾制取氧气，还要在管口放一小团棉花)
③将试管固定在铁架台上
④点燃酒精灯，预热后加热试管
⑤当导管口有连续均匀的气泡冒出时开始收集气体
⑥收集完毕，先将导管移出水面
⑦熄灭酒精灯。加热高锰酸钾(或氯酸钾和二氧化锰的混合物)制氧气，用排水法收集，其操作步骤可概括为：“查”“装”“定”“点”“收”“离”“熄”7个字。可用谐音记忆为“茶庄定点收利息”。 注意事项①伸入试管或锥形瓶中的导管应刚刚露出橡皮塞即可，否则不利于气体的导出。
②用排水法收集氧气时，导管应刚伸人集气瓶口即可，过长不利于水的排出，气体不易收集满。
③用向上排空气法收集氧气时，导管要伸入集气瓶的底部，否则不利于空气的排出，收集的气体不纯。
④用长颈漏斗时，长颈漏斗末端应在液面以下，否则氧气会从长颈漏斗中逸出。 ①药品要平铺在试管底部，均匀受热。
②试管口要略向下倾斜，防止药品中湿存的水分受热后变成水蒸气，遇冷凝结成水倒流回试管底部，使试管炸裂。
③铁架台的铁夹要夹在试管的中上部(或距离试管口1/3处)。
④试管内的导管稍伸出橡皮塞即可，这样便于气体导出。
⑤集气瓶充满水后倒放入水槽中(瓶口要在水面下)。
⑥加热时要先使试管均匀受热，然后酒精灯外焰要对准药品所在部位加热。
⑦用排水法收集气体时，应注意当气泡连续均匀冒出时再收集，否则收集的气体中混有空气，当集气瓶口有大盆气泡冒出时，证明已集满。
⑧停止加热时，应先把导管从水里撤出，再撤掉酒精灯。如果先熄灭酒精灯，试管内气体温度降低，压强减小，水槽中的水就会被倒吸入热的试管内，使试管炸裂。
⑨用高锰酸钾制氧气时，试管口要放一小团棉花，防止加热时高锰酸钾小颗粒进人导管。
⑩盛氧气的集气瓶应盖上玻璃片正放，因为在相同状况下氧气的密度大于空气的密度，正放可减少气体的逸散。
