根据下列实验装置图，回答下列问题。



（1）图中标有①的仪器名称是         。
（2）若实验室用A、E装置组合制取二氧化碳，则A中发生反应的化学方程式为                        ，产生的气体应从E装置的       (选填：“a”、或“b”)端进入。实验室还可利用A和   (选填：“B”、 “C”或“D”)装置组合制取氢气，反应的化学方程式为                          。

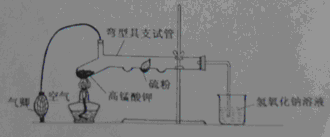

（3）利用下图装置进行“硫燃烧”的实验：用气卿不断地向弯型具支试管中鼓入空气，同时用酒精灯给硫粉加热至燃烧，移去酒精灯，可观察到微弱的淡蓝色火焰；然后停止鼓入空气，再用酒精灯给高锰酸钾加热，使硫在纯氧中继续燃烧，观察到      火焰。用烧杯中的氢氧化钠溶液吸收生成的二氧化硫得到亚硫酸钠Na₂SO₃)和水，该反应的化学方程式为                          。该实验装置的主要优点是在消除有害气体对环境污染的前提下有利于                              。

题型：未知 难度：其他题型

答案

（1）长颈漏斗
（2）CaCO₃+2HCl=CaCl₂+H₂O+CO₂↑   a   B(或D)   Zn+H₂SO₄=ZnSO₄+H₂↑
（3）明亮的蓝紫色   2NaOH+SO₂=Na₂SO₃+H₂O  在同一装置中观察两个不同的实验现象

解析

（1）图示的仪器是长颈漏斗。
（2）实验室用石灰石与稀盐酸反应制取二氧化碳气体，反应的化学方程式为：
CaCO₃+2HCl=CaCl₂+H₂O+CO₂↑
二氧化碳气体的密度比空气大，所以应用向上排空气法收集。所以当用E装置收集时，应将气体从a管通入，空气被从b管排出。
实验室制取氢气是用锌粒和稀硫酸反应，反应的化学方程式为：Zn+H₂SO₄=ZnSO₄+H₂↑
适用装置A作制取装置。因为氢气的密度比空气小可用向下排空气法收集（装置D）；氢气不易溶解于水，也可用排水集气法收集（装置B）。
（3）硫粉在纯净的氧气中燃烧时会产生明亮的蓝紫色火焰。
氢氧化钠溶液吸收生成的二氧化硫得到亚硫酸钠Na2SO3)和水，
反应的化学方程式为：2NaOH+SO₂=Na₂SO₃+H₂O
利用此装置可以先后在同一个装置中观察到硫在空气中燃烧和在纯净的氧气中燃烧这两个反应的现象。
点评：本题考查了二氧化碳与氢气的实验制法，并结合硫与氧气的反应考查了实验方案的创新。

考点

据考高分专家说，试题“根据下列实验装置图，回答下列问题。（1）.....”主要考查你对 [氧气的制取和收集 ]考点的理解。

氧气的制取和收集

氧气的制取是初中化学的重点，也是历年中考的热点。我们不仅要学好氧气制取的知识，而且要触类旁通，逐步掌握实验室制取气体的一般思路和方法。中考对制取氧气的考查主要集中在药品选用、实验装置、操作步骤等方面。

实验室制取收集氧气：

过氧化氢制氧气高锰酸钾制氧气药品和反应原理2H₂O₂

2H₂O+O₂↑2KMnO₄

K₂MnO₄ + MnO₂ + O₂↑发生装置固液常温型


固体加热型


收集装置氧气可用排水法收集，也可用向上排空气法收集


整体装置图



操作步骤①检查装置气密性
②再锥形瓶中装入二氧化锰
③塞好带有长颈漏斗和导管的橡皮塞（长颈漏斗的下端一定在液面以下，否则氧气会从长颈漏斗中跑出来）
④向长颈漏斗中加入过氧化氢溶液
⑤收集氧气
①检查装置气密性
②将药品平铺在试管底部，用带导管的单孔橡皮塞塞紧试管口(用高锰酸钾制取氧气，还要在管口放一小团棉花)
③将试管固定在铁架台上
④点燃酒精灯，预热后加热试管
⑤当导管口有连续均匀的气泡冒出时开始收集气体
⑥收集完毕，先将导管移出水面
⑦熄灭酒精灯。加热高锰酸钾(或氯酸钾和二氧化锰的混合物)制氧气，用排水法收集，其操作步骤可概括为：“查”“装”“定”“点”“收”“离”“熄”7个字。可用谐音记忆为“茶庄定点收利息”。 注意事项①伸入试管或锥形瓶中的导管应刚刚露出橡皮塞即可，否则不利于气体的导出。
②用排水法收集氧气时，导管应刚伸人集气瓶口即可，过长不利于水的排出，气体不易收集满。
③用向上排空气法收集氧气时，导管要伸入集气瓶的底部，否则不利于空气的排出，收集的气体不纯。
④用长颈漏斗时，长颈漏斗末端应在液面以下，否则氧气会从长颈漏斗中逸出。 ①药品要平铺在试管底部，均匀受热。
②试管口要略向下倾斜，防止药品中湿存的水分受热后变成水蒸气，遇冷凝结成水倒流回试管底部，使试管炸裂。
③铁架台的铁夹要夹在试管的中上部(或距离试管口1/3处)。
④试管内的导管稍伸出橡皮塞即可，这样便于气体导出。
⑤集气瓶充满水后倒放入水槽中(瓶口要在水面下)。
⑥加热时要先使试管均匀受热，然后酒精灯外焰要对准药品所在部位加热。
⑦用排水法收集气体时，应注意当气泡连续均匀冒出时再收集，否则收集的气体中混有空气，当集气瓶口有大盆气泡冒出时，证明已集满。
⑧停止加热时，应先把导管从水里撤出，再撤掉酒精灯。如果先熄灭酒精灯，试管内气体温度降低，压强减小，水槽中的水就会被倒吸入热的试管内，使试管炸裂。
⑨用高锰酸钾制氧气时，试管口要放一小团棉花，防止加热时高锰酸钾小颗粒进人导管。
⑩盛氧气的集气瓶应盖上玻璃片正放，因为在相同状况下氧气的密度大于空气的密度，正放可减少气体的逸散。
