题文

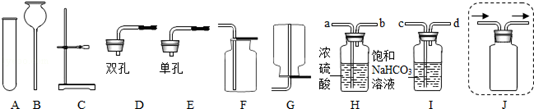

实验室部分仪器或装置如图所示，请回答下列问题．
（1）实验室常用石灰石和稀盐酸制取二氧化碳气体，发生装置可选择图中的 （填仪器字母）进行组装，反应的化学方程式为
（2）在制取过程中，小雨同学选用F装置收集二氧化碳，并用燃着的小木条放在瓶口验证二氧化碳是否收集满，结果发现小木条始终不灭，说明该瓶气体没有集满．出现上述情况的原因可能是1 ，2 ，3 （写出其中3条）．
（3）采用上述方法制取的二氧化碳中常含有氯化氢气体和水蒸气．为获得纯净、干燥的二氧化碳气体，可选用图所示的H装置和I装置进行除杂和干燥，导管口连接的正确顺序是：气体→ →F．
（4）在实验室中制取氢气，发生装置与制二氧化碳的相同，收集方法可采用 （填“向上”或“向下”）排空气法．若用如图J所示装置采用“排空气法”收集氢气，请在图中将导管补画完整．
题型：未知 难度：其他题型
答案
（1）A、B、C、D；CaCO3+2HCl=CaCl2+H2O+CO2↑
（2）装置漏气；药品量不足（稀盐酸或石灰石不足）；长颈漏斗下端管口未伸入液面下
（3）c→d→a→b
（4）向下；
解析
（1）实验室常用石灰石和稀盐酸制取二氧化碳气体属于固体和液体混合不需要加热，发生装置可选择图中的A、B、C、D进行组装，反应的化学方程式为CaCO3+2HCl=CaCl2+H2O+CO2↑；故填：A、B、C、D；CaCO3+2HCl=CaCl2+H2O+CO2↑；
（2）在制取过程中，选用F装置收集二氧化碳，因为二氧化碳不燃烧也不支持燃烧，所以并用燃着的小木条放在瓶口验证二氧化碳是否收集满，结果发现小木条始终不灭，说明该瓶气体没有集满．出现上述情况的原因可能是装置漏气、药品量不足（稀盐酸或石灰石不足）、长颈漏斗下端管口未伸入液面下等；故填：装置漏气；药品量不足（稀盐酸或石灰石不足）；长颈漏斗下端管口未伸入液面下；
（3）先除杂后干燥的原则，用碳酸氢钠溶液除去氯化氢气体，用浓硫酸除去水蒸气，所以导管口连接的正确顺序是：气体→c→d→a→b→F；故填：c→d→a→b；
（4）氢气的密度小，收集方法可采用向下排空气法．所以导气管应该是短的导气管进长的导气管出．故填：向下；
．
点评：本考点主要考查气体的制取装置和收集装置的选择，同时也考查了化学方程式的书写，综合性比较强．气体的制取装置的选择与反应物的状态和反应的条件有关；气体的收集装置的选择与气体的密度和溶解性有关．本考点是中考的重要考点之一，主要出现在实验题中．
考点
据考高分专家说，试题“实验室部分仪器或装置如图所示，请回答下列.....”主要考查你对 [氧气的制取和收集 ]考点的理解。
氧气的制取和收集
氧气的制取是初中化学的重点，也是历年中考的热点。我们不仅要学好氧气制取的知识，而且要触类旁通，逐步掌握实验室制取气体的一般思路和方法。中考对制取氧气的考查主要集中在药品选用、实验装置、操作步骤等方面。
实验室制取收集氧气：
过氧化氢制氧气高锰酸钾制氧气药品和反应原理2H2O2
2H2O+O2↑2KMnO4
K2MnO4 + MnO2 + O2↑发生装置固液常温型
固体加热型
收集装置氧气可用排水法收集，也可用向上排空气法收集
整体装置图
操作步骤①检查装置气密性
②再锥形瓶中装入二氧化锰
③塞好带有长颈漏斗和导管的橡皮塞（长颈漏斗的下端一定在液面以下，否则氧气会从长颈漏斗中跑出来）
④向长颈漏斗中加入过氧化氢溶液
⑤收集氧气
①检查装置气密性
②将药品平铺在试管底部，用带导管的单孔橡皮塞塞紧试管口(用高锰酸钾制取氧气，还要在管口放一小团棉花)
③将试管固定在铁架台上
④点燃酒精灯，预热后加热试管
⑤当导管口有连续均匀的气泡冒出时开始收集气体
⑥收集完毕，先将导管移出水面
⑦熄灭酒精灯。加热高锰酸钾(或氯酸钾和二氧化锰的混合物)制氧气，用排水法收集，其操作步骤可概括为：“查”“装”“定”“点”“收”“离”“熄”7个字。可用谐音记忆为“茶庄定点收利息”。 注意事项①伸入试管或锥形瓶中的导管应刚刚露出橡皮塞即可，否则不利于气体的导出。
②用排水法收集氧气时，导管应刚伸人集气瓶口即可，过长不利于水的排出，气体不易收集满。
③用向上排空气法收集氧气时，导管要伸入集气瓶的底部，否则不利于空气的排出，收集的气体不纯。
④用长颈漏斗时，长颈漏斗末端应在液面以下，否则氧气会从长颈漏斗中逸出。 ①药品要平铺在试管底部，均匀受热。
②试管口要略向下倾斜，防止药品中湿存的水分受热后变成水蒸气，遇冷凝结成水倒流回试管底部，使试管炸裂。
③铁架台的铁夹要夹在试管的中上部(或距离试管口1/3处)。
④试管内的导管稍伸出橡皮塞即可，这样便于气体导出。
⑤集气瓶充满水后倒放入水槽中(瓶口要在水面下)。
⑥加热时要先使试管均匀受热，然后酒精灯外焰要对准药品所在部位加热。
⑦用排水法收集气体时，应注意当气泡连续均匀冒出时再收集，否则收集的气体中混有空气，当集气瓶口有大盆气泡冒出时，证明已集满。
⑧停止加热时，应先把导管从水里撤出，再撤掉酒精灯。如果先熄灭酒精灯，试管内气体温度降低，压强减小，水槽中的水就会被倒吸入热的试管内，使试管炸裂。
⑨用高锰酸钾制氧气时，试管口要放一小团棉花，防止加热时高锰酸钾小颗粒进人导管。
⑩盛氧气的集气瓶应盖上玻璃片正放，因为在相同状况下氧气的密度大于空气的密度，正放可减少气体的逸散。
