题文

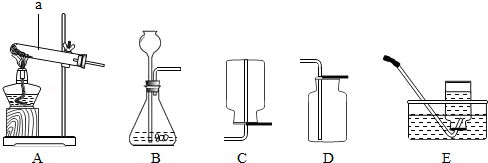

根据下列实验装置图回答问题：
（1）写出a的仪器名称 ；
（2）实验室制备和收集O2的装置组合是 （填字毋序号）；写出此套装置制备O2对应的化学方程式： ；
（3）用B装置制取O2时检查气密性的方法是 ；
（4）氢气是一种无色．无味、难溶于水的气体，其密度比空气的密度小，在实验室中常用锌粒和稀硫酸反应制取．
①实验室制取氢气的发生装置是 （填字毋序号）；
②氢气与氧气混和点燃可能会发生爆炸，因此点燃之前必须先 ．
题型：未知 难度：其他题型
答案
（1）试管；
（2）AD AE或BD BE；
2KClO3
2KCl+3O2↑；或 2H2O2
2H2O+O2↑；
（3）用止水夹夹紧导管的出气口，把水从长颈漏斗口注入，长颈漏斗内的液面高于长颈漏斗内的液面，证明气密性良好；
（4）①B ②检查氢气的纯度．
解析
（1）a是试管；
（2）制取氧气的方法有加热固体法：加热高锰酸钾或氯酸钾和二氧化锰的混合物，但加热高锰酸钾时需要在试管口加一团棉花，反应的方程式为：2KClO3
2KCl+3O2↑；固液反应法：过氧化氢溶液和二氧化锰反应，反应的方程式为：2H2O2
2H2O+O2↑；因为氧气不易溶于水且密度大于空气，所以既可以用排水法收集，也可以用向上排空气法收集；故实验室制备和收集O2的装置组合是：
AD、AE或BD、BE；
（3）用B装置制取O2时检查气密性的方法是：用止水夹夹紧导管的出气口，把水从长颈漏斗口注入，长颈漏斗内的液面高于长颈漏斗内的液面，证明气密性良好；
（4）①实验室中常用锌粒和稀硫酸反应制取氢气，发生装置的特点是固液在常温下的反应，故发生装置是：B；
②氢气与氧气混和点燃若在爆炸极限内则会发生爆炸，因此点燃之前必须先检查氢气的纯度．
点评：本题考查了实验室常见气体的制取原理的书写、发生装置、收集装置的选择以及装置气密性的检验等，综合性比较强．关键是明确发生装置、收集方法选择的依据及相关的知识，能够考查学生的知识运用能力．
考点
据考高分专家说，试题“根据下列实验装置图回答问题：（1）写出a.....”主要考查你对 [氧气的制取和收集 ]考点的理解。
氧气的制取和收集
氧气的制取是初中化学的重点，也是历年中考的热点。我们不仅要学好氧气制取的知识，而且要触类旁通，逐步掌握实验室制取气体的一般思路和方法。中考对制取氧气的考查主要集中在药品选用、实验装置、操作步骤等方面。
实验室制取收集氧气：
过氧化氢制氧气高锰酸钾制氧气药品和反应原理2H2O2
2H2O+O2↑2KMnO4
K2MnO4 + MnO2 + O2↑发生装置固液常温型
固体加热型
收集装置氧气可用排水法收集，也可用向上排空气法收集
整体装置图
操作步骤①检查装置气密性
②再锥形瓶中装入二氧化锰
③塞好带有长颈漏斗和导管的橡皮塞（长颈漏斗的下端一定在液面以下，否则氧气会从长颈漏斗中跑出来）
④向长颈漏斗中加入过氧化氢溶液
⑤收集氧气
①检查装置气密性
②将药品平铺在试管底部，用带导管的单孔橡皮塞塞紧试管口(用高锰酸钾制取氧气，还要在管口放一小团棉花)
③将试管固定在铁架台上
④点燃酒精灯，预热后加热试管
⑤当导管口有连续均匀的气泡冒出时开始收集气体
⑥收集完毕，先将导管移出水面
⑦熄灭酒精灯。加热高锰酸钾(或氯酸钾和二氧化锰的混合物)制氧气，用排水法收集，其操作步骤可概括为：“查”“装”“定”“点”“收”“离”“熄”7个字。可用谐音记忆为“茶庄定点收利息”。 注意事项①伸入试管或锥形瓶中的导管应刚刚露出橡皮塞即可，否则不利于气体的导出。
②用排水法收集氧气时，导管应刚伸人集气瓶口即可，过长不利于水的排出，气体不易收集满。
③用向上排空气法收集氧气时，导管要伸入集气瓶的底部，否则不利于空气的排出，收集的气体不纯。
④用长颈漏斗时，长颈漏斗末端应在液面以下，否则氧气会从长颈漏斗中逸出。 ①药品要平铺在试管底部，均匀受热。
②试管口要略向下倾斜，防止药品中湿存的水分受热后变成水蒸气，遇冷凝结成水倒流回试管底部，使试管炸裂。
③铁架台的铁夹要夹在试管的中上部(或距离试管口1/3处)。
④试管内的导管稍伸出橡皮塞即可，这样便于气体导出。
⑤集气瓶充满水后倒放入水槽中(瓶口要在水面下)。
⑥加热时要先使试管均匀受热，然后酒精灯外焰要对准药品所在部位加热。
⑦用排水法收集气体时，应注意当气泡连续均匀冒出时再收集，否则收集的气体中混有空气，当集气瓶口有大盆气泡冒出时，证明已集满。
⑧停止加热时，应先把导管从水里撤出，再撤掉酒精灯。如果先熄灭酒精灯，试管内气体温度降低，压强减小，水槽中的水就会被倒吸入热的试管内，使试管炸裂。
⑨用高锰酸钾制氧气时，试管口要放一小团棉花，防止加热时高锰酸钾小颗粒进人导管。
⑩盛氧气的集气瓶应盖上玻璃片正放，因为在相同状况下氧气的密度大于空气的密度，正放可减少气体的逸散。
