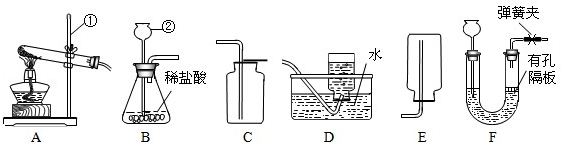

请结合下图回答问题：



（1）标号①②的仪器名称：①        ，②        ．
（2）实验室选用A、D装置制取O₂，气体收集完毕时，应先            （填“从水中取出导气管”或“熄灭酒精灯”）．
（3）实验室可用（NH₄）₂SO₄固体和熟石灰混合加热制取NH₃，应选择发生装置为    （选填序号）．
（4）选择发生装置B和收集装置     （选填序号）可以用于实验室制取CO₂，若将发生装置由B改为F，其优点是                      ．
①为了得到纯净、干燥的CO₂，除杂装置（如图）的导管按气流方向连接顺序是     （选填字母）；



a．1→2→4→3          b．2→1→3→4
c．4→3→1→2          d．3→4→2→1
用化学反应方程式表示饱和NaHCO₃溶液的作用                             ．
②写出用澄清石灰水检验CO₂的化学反应方程式                               ．

题型：未知 难度：其他题型

答案

（1）①铁架台；②长颈漏斗；（2）从水中取出导气管；（3）A；（4）C；控制反应的发生和停止；①c；NaHCO₃+HCl=NaCl+H₂O+CO₂↑；②CO₂+Ca（OH）₂=CaCO₃↓+H₂O．

解析

（1）根据常用仪器的名称和用途判断可知①是铁架台，②是长颈漏斗；
（2）实验室选用A、D装置制取O₂，气体收集完毕时，应先从水中取出导气管，再熄灭酒精灯，以防水倒流进试管炸裂试管；
（3）实验室可用（NH₄）₂SO₄固体和熟石灰混合加热制取NH₃，应选择发生装置为A；
（4）二氧化碳的密度比空气大，能溶于水，因此可用向上排空气法收集；F装置的优点是控制反应的发生和停止．
①除去CO₂中HCl和水蒸气，要先用碳酸氢钠溶液除氯化氢，后用浓硫酸除水，气体进入洗气瓶时要长管进，短管出；
氯化氢和碳酸氢钠反应的化学方程式是NaHCO₃+HCl=NaCl+H₂O+CO₂↑；
②二氧化碳和氢氧化钙反应生成碳酸钙沉淀和水，该反应的化学反应方程为CO₂+Ca（OH）₂=CaCO₃↓+H₂O．
点评：本题主要考查了实验室制取气体装置的选取，发生装置要看反应物的状态和反应条件，收集装置要看气体的密度和溶解性，同时考查了除多种气体杂质的方法，注意洗气装置要长进短出．

考点

据考高分专家说，试题“请结合下图回答问题：（1）标号①②的仪器.....”主要考查你对 [氧气的制取和收集 ]考点的理解。

氧气的制取和收集

氧气的制取是初中化学的重点，也是历年中考的热点。我们不仅要学好氧气制取的知识，而且要触类旁通，逐步掌握实验室制取气体的一般思路和方法。中考对制取氧气的考查主要集中在药品选用、实验装置、操作步骤等方面。

实验室制取收集氧气：

过氧化氢制氧气高锰酸钾制氧气药品和反应原理2H₂O₂

2H₂O+O₂↑2KMnO₄

K₂MnO₄ + MnO₂ + O₂↑发生装置固液常温型


固体加热型


收集装置氧气可用排水法收集，也可用向上排空气法收集


整体装置图



操作步骤①检查装置气密性
②再锥形瓶中装入二氧化锰
③塞好带有长颈漏斗和导管的橡皮塞（长颈漏斗的下端一定在液面以下，否则氧气会从长颈漏斗中跑出来）
④向长颈漏斗中加入过氧化氢溶液
⑤收集氧气
①检查装置气密性
②将药品平铺在试管底部，用带导管的单孔橡皮塞塞紧试管口(用高锰酸钾制取氧气，还要在管口放一小团棉花)
③将试管固定在铁架台上
④点燃酒精灯，预热后加热试管
⑤当导管口有连续均匀的气泡冒出时开始收集气体
⑥收集完毕，先将导管移出水面
⑦熄灭酒精灯。加热高锰酸钾(或氯酸钾和二氧化锰的混合物)制氧气，用排水法收集，其操作步骤可概括为：“查”“装”“定”“点”“收”“离”“熄”7个字。可用谐音记忆为“茶庄定点收利息”。 注意事项①伸入试管或锥形瓶中的导管应刚刚露出橡皮塞即可，否则不利于气体的导出。
②用排水法收集氧气时，导管应刚伸人集气瓶口即可，过长不利于水的排出，气体不易收集满。
③用向上排空气法收集氧气时，导管要伸入集气瓶的底部，否则不利于空气的排出，收集的气体不纯。
④用长颈漏斗时，长颈漏斗末端应在液面以下，否则氧气会从长颈漏斗中逸出。 ①药品要平铺在试管底部，均匀受热。
②试管口要略向下倾斜，防止药品中湿存的水分受热后变成水蒸气，遇冷凝结成水倒流回试管底部，使试管炸裂。
③铁架台的铁夹要夹在试管的中上部(或距离试管口1/3处)。
④试管内的导管稍伸出橡皮塞即可，这样便于气体导出。
⑤集气瓶充满水后倒放入水槽中(瓶口要在水面下)。
⑥加热时要先使试管均匀受热，然后酒精灯外焰要对准药品所在部位加热。
⑦用排水法收集气体时，应注意当气泡连续均匀冒出时再收集，否则收集的气体中混有空气，当集气瓶口有大盆气泡冒出时，证明已集满。
⑧停止加热时，应先把导管从水里撤出，再撤掉酒精灯。如果先熄灭酒精灯，试管内气体温度降低，压强减小，水槽中的水就会被倒吸入热的试管内，使试管炸裂。
⑨用高锰酸钾制氧气时，试管口要放一小团棉花，防止加热时高锰酸钾小颗粒进人导管。
⑩盛氧气的集气瓶应盖上玻璃片正放，因为在相同状况下氧气的密度大于空气的密度，正放可减少气体的逸散。
