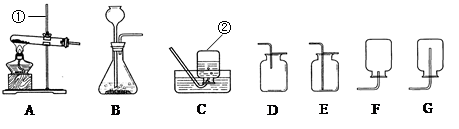

根据下列实验装置图，回答问题：
（1）写出装置中带有标号的仪器名称：①____________ ②_____________。
（2）若用高锰酸钾制取氧气，应选用的发生装置是_________（填“字母”）。收集完气体后发现水槽中的水变红色，原因是__________________________________________________________。
（3）实验室制取O2，如果用排空气法收集，应选用的收集装置是______（填“字母”）
（4）如图所示，检验O2是否收集满的方法是_____________________________________________________。若用排水法收集氧气，则判断集气瓶已集满的方法是______________________________________。
题型：未知 难度：其他题型
答案
(1)①铁架台 ②集气瓶
（2）A 试管口没有放一团棉花，加热时高锰酸钾粉末随氧气进入水槽中，溶于水而出现紫红色。
（3）E
（4）将带火星的木条放在集气瓶口，如果木条复燃，则已满，反之没有收集满。集气瓶口有气泡逸出
解析
（2）气体发生装置分两种：固固加热型（A）和固液不加热型（B）。高锰酸钾制氧气，高锰酸钾为固体，且反应需加热，所以发生装置选A。管口放棉花主是为防止高锰酸钾粉末进入导管，如果大量进入导管，要么把导管堵塞引起装置爆炸，要么高锰酸钾粉末再随气流进入水中（如果用排水法收集），使水槽中的水变红色。
（3）气体收集装置选择要依据气体的密度及水溶性。如果密度比空气大，选择向上排空气法（E），如果密度比空气小，选择向下排空气法（G），如果不溶于水，选择排水法（C）。另外，向上或向下排空气法收集气体的优点还有：收集到的气体干燥；而排水法收集气体的优点是：收集到的气体较纯净。本题氧气密度比空气大，故用向上排空气法收集，答案选E。需注意的是D、F是两个错误装置，没有将导管伸到集气瓶底部，这两个装置在任何情况下都不能选择。
（4）根据氧气的化学性质——能使带火星的木条复燃。检验O2是否收集满的方法是将带火星的木条放在集气瓶口，如果木条复燃，则已满，反之没有收集满。需注意的是，带火星木条应放在瓶口，不能伸入瓶中。若用排水法收集氧气，则判断集气瓶已集满的方法是观察到集气瓶口有气泡逸出。
考点
据考高分专家说，试题“根据下列实验装置图，回答问题：（1）写出.....”主要考查你对 [氧气的制取和收集 ]考点的理解。
氧气的制取和收集
氧气的制取是初中化学的重点，也是历年中考的热点。我们不仅要学好氧气制取的知识，而且要触类旁通，逐步掌握实验室制取气体的一般思路和方法。中考对制取氧气的考查主要集中在药品选用、实验装置、操作步骤等方面。
实验室制取收集氧气：
过氧化氢制氧气高锰酸钾制氧气药品和反应原理2H2O2
2H2O+O2↑2KMnO4
K2MnO4 + MnO2 + O2↑发生装置固液常温型
固体加热型
收集装置氧气可用排水法收集，也可用向上排空气法收集
整体装置图
操作步骤①检查装置气密性
②再锥形瓶中装入二氧化锰
③塞好带有长颈漏斗和导管的橡皮塞（长颈漏斗的下端一定在液面以下，否则氧气会从长颈漏斗中跑出来）
④向长颈漏斗中加入过氧化氢溶液
⑤收集氧气
①检查装置气密性
②将药品平铺在试管底部，用带导管的单孔橡皮塞塞紧试管口(用高锰酸钾制取氧气，还要在管口放一小团棉花)
③将试管固定在铁架台上
④点燃酒精灯，预热后加热试管
⑤当导管口有连续均匀的气泡冒出时开始收集气体
⑥收集完毕，先将导管移出水面
⑦熄灭酒精灯。加热高锰酸钾(或氯酸钾和二氧化锰的混合物)制氧气，用排水法收集，其操作步骤可概括为：“查”“装”“定”“点”“收”“离”“熄”7个字。可用谐音记忆为“茶庄定点收利息”。 注意事项①伸入试管或锥形瓶中的导管应刚刚露出橡皮塞即可，否则不利于气体的导出。
②用排水法收集氧气时，导管应刚伸人集气瓶口即可，过长不利于水的排出，气体不易收集满。
③用向上排空气法收集氧气时，导管要伸入集气瓶的底部，否则不利于空气的排出，收集的气体不纯。
④用长颈漏斗时，长颈漏斗末端应在液面以下，否则氧气会从长颈漏斗中逸出。 ①药品要平铺在试管底部，均匀受热。
②试管口要略向下倾斜，防止药品中湿存的水分受热后变成水蒸气，遇冷凝结成水倒流回试管底部，使试管炸裂。
③铁架台的铁夹要夹在试管的中上部(或距离试管口1/3处)。
④试管内的导管稍伸出橡皮塞即可，这样便于气体导出。
⑤集气瓶充满水后倒放入水槽中(瓶口要在水面下)。
⑥加热时要先使试管均匀受热，然后酒精灯外焰要对准药品所在部位加热。
⑦用排水法收集气体时，应注意当气泡连续均匀冒出时再收集，否则收集的气体中混有空气，当集气瓶口有大盆气泡冒出时，证明已集满。
⑧停止加热时，应先把导管从水里撤出，再撤掉酒精灯。如果先熄灭酒精灯，试管内气体温度降低，压强减小，水槽中的水就会被倒吸入热的试管内，使试管炸裂。
⑨用高锰酸钾制氧气时，试管口要放一小团棉花，防止加热时高锰酸钾小颗粒进人导管。
⑩盛氧气的集气瓶应盖上玻璃片正放，因为在相同状况下氧气的密度大于空气的密度，正放可减少气体的逸散。
