题文

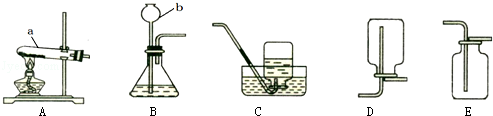

根据如图实验装置图，按要求回答有关问题：



（1）写出图中带有标号仪器的名称：a      ；b             。
（2）在实验室中用高锰酸钾制取氧气时，所发生的化学反应方程式为                      。
（3）实验室制取二氧化碳气体，应选择的发生装置为     （填写装置的字母代号，下同）；应选用的收集装置是        。检验二氧化碳是否收集满的方法是：将燃着的木条放在      ，观察火焰是否熄灭．二氧化碳溶于水的化学方程式为                             。
（4）下列是初中化学部分重要的实验或实验装置。



①A实验右边玻璃管②中产生的气体是                                   ；
②B实验如果实验数据小于21%，可能原因是                                   （写出一点）；
③C实验蜡烛火焰熄灭说明二氧化碳具有的性质是                                     ；

题型：未知 难度：其他题型

答案

（1）试管；长颈漏斗； （2）2KMnO₄

K₂MnO₄ +MnO₂ +O₂↑；
（3）B；  E；集气瓶口；CO₂ +H₂O＝H₂CO₃ ；
（4））①氢气（或H₂）；  ②装置漏气（或加热时间短，反应不充分；或铜的量太少，氧气没完全反应；或未冷却至室温就读数等）；

解析

（1）标号仪器分别是试管和长颈漏斗；
（2）加热高锰酸钾生成锰酸钾、二氧化锰和氧气，方程式是：2KMnO₄

K₂MnO₄ +MnO₂ +O₂↑；
（3）依据制取二氧化碳的反应物的状态、反应条件选择发生装置，依据二氧化碳的密度和溶解性选择收集装置，验满时应将燃着的木条放于集气瓶口，观察木条是否熄灭。实验室制取二氧化碳用大理石和稀盐酸常温反应，属于固液常温型，故选发生装置B；二氧化碳的密度比空气大且能溶于水，故最好用向上排空气法收集； 验满时应将燃着的木条放于集气瓶口，观察木条是否熄灭；二氧化碳溶于水的化学方程式为 CO₂ +H₂O＝H₂CO₃；
（4）①依据电解水时生成的氢气与氧气的体积大小分析即可。电解水时生成的氢气与氧气的体积比是2:1，所以②中产生的气体是氢气；
②从测定空气中氧气的含量较实际值偏低的原因可能是：装置漏气或加热时间短，反应不充分；或铜的量太少，氧气没完全反应；或未冷却至室温就读数等；
③从二氧化碳能使火焰熄灭分析判断。石灰石可以与盐酸反应生成二氧化碳，蜡烛火焰熄灭说明二氧化碳不能燃烧，不支持燃烧。

考点

据考高分专家说，试题“根据如图实验装置图，按要求回答有关问题：.....”主要考查你对 [氧气的制取和收集 ]考点的理解。

氧气的制取和收集

氧气的制取是初中化学的重点，也是历年中考的热点。我们不仅要学好氧气制取的知识，而且要触类旁通，逐步掌握实验室制取气体的一般思路和方法。中考对制取氧气的考查主要集中在药品选用、实验装置、操作步骤等方面。

实验室制取收集氧气：

过氧化氢制氧气高锰酸钾制氧气药品和反应原理2H₂O₂

2H₂O+O₂↑2KMnO₄

K₂MnO₄ + MnO₂ + O₂↑发生装置固液常温型


固体加热型


收集装置氧气可用排水法收集，也可用向上排空气法收集


整体装置图



操作步骤①检查装置气密性
②再锥形瓶中装入二氧化锰
③塞好带有长颈漏斗和导管的橡皮塞（长颈漏斗的下端一定在液面以下，否则氧气会从长颈漏斗中跑出来）
④向长颈漏斗中加入过氧化氢溶液
⑤收集氧气
①检查装置气密性
②将药品平铺在试管底部，用带导管的单孔橡皮塞塞紧试管口(用高锰酸钾制取氧气，还要在管口放一小团棉花)
③将试管固定在铁架台上
④点燃酒精灯，预热后加热试管
⑤当导管口有连续均匀的气泡冒出时开始收集气体
⑥收集完毕，先将导管移出水面
⑦熄灭酒精灯。加热高锰酸钾(或氯酸钾和二氧化锰的混合物)制氧气，用排水法收集，其操作步骤可概括为：“查”“装”“定”“点”“收”“离”“熄”7个字。可用谐音记忆为“茶庄定点收利息”。 注意事项①伸入试管或锥形瓶中的导管应刚刚露出橡皮塞即可，否则不利于气体的导出。
②用排水法收集氧气时，导管应刚伸人集气瓶口即可，过长不利于水的排出，气体不易收集满。
③用向上排空气法收集氧气时，导管要伸入集气瓶的底部，否则不利于空气的排出，收集的气体不纯。
④用长颈漏斗时，长颈漏斗末端应在液面以下，否则氧气会从长颈漏斗中逸出。 ①药品要平铺在试管底部，均匀受热。
②试管口要略向下倾斜，防止药品中湿存的水分受热后变成水蒸气，遇冷凝结成水倒流回试管底部，使试管炸裂。
③铁架台的铁夹要夹在试管的中上部(或距离试管口1/3处)。
④试管内的导管稍伸出橡皮塞即可，这样便于气体导出。
⑤集气瓶充满水后倒放入水槽中(瓶口要在水面下)。
⑥加热时要先使试管均匀受热，然后酒精灯外焰要对准药品所在部位加热。
⑦用排水法收集气体时，应注意当气泡连续均匀冒出时再收集，否则收集的气体中混有空气，当集气瓶口有大盆气泡冒出时，证明已集满。
⑧停止加热时，应先把导管从水里撤出，再撤掉酒精灯。如果先熄灭酒精灯，试管内气体温度降低，压强减小，水槽中的水就会被倒吸入热的试管内，使试管炸裂。
⑨用高锰酸钾制氧气时，试管口要放一小团棉花，防止加热时高锰酸钾小颗粒进人导管。
⑩盛氧气的集气瓶应盖上玻璃片正放，因为在相同状况下氧气的密度大于空气的密度，正放可减少气体的逸散。
