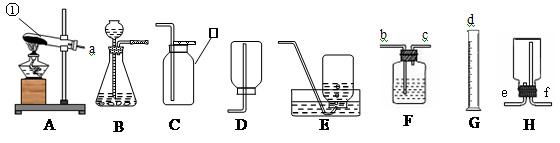

结合下列实验装置图回答问题：
（1）写出仪器的名称：① ，② 。
（2）实验室选用A装置用氯酸钾和二氧化锰作为原料制取氧气，则发生反应的符号表达式为 ，收集氧气可选用E装置，理由是 ，若选择C装置收集氧气，则验满的方法是 ，在实验过程中，如果发现试管破裂，可能的原因有 。
（3）实验室若选用B装置作为制取氧气的发生装置，某同学在观察到锥形瓶内有大量气泡时，就开始用C装置进行收集，一段时间后，用带火星的木条伸入瓶口、瓶中、瓶底，都没见木条复燃，其原因可能是 。
（4）若装置B中反应很剧烈，据此提出实验安全注意事项是 。
①控制液体的加入速度 ②用体积较小的锥形瓶 ③加热反应物
（5）氨气极易溶于水，且密度比空气小，实验室常用加热固体硫酸铵和固体熟石灰的混合物来制取氨气，制取氨气的发生装置应选用 装置，若使用装置H收集氨气，则气体应从 （填“ｅ”或“ｆ”）通入。
（6）F装置可以用来收集和储备气体。当装置中收集满氧气后，如果需要排出氧气，则可使用水排法。水应从(填“b”或“c”) 端通入。
（7）利用药品氯酸钾和装置A、F（装满水）、G可以制取氧气并测量其体积，则接口的顺序为（填a、b、c、d）：a→ → → 。
题型：未知 难度：其他题型
答案
（1） ①试管 ②集气瓶
（2） KClO3
KCl+O2， 根据氧气不易溶于水；将一根带火星的木条放在集气瓶口，观察木条是否复燃；试管口朝上倾斜、或试管接触到灯芯、或加热时试管外壁有水或没有预热等；
（3）装置漏气
（4） ①；
（5） A；f；
（6） b；
（7） a→c→b→d；
解析
（2）排水法收集是因为氧气不易溶于水。试管破裂一定是试管受热不均引起的，具体的原因有：试管口朝上倾斜，导致管口的冷凝水倒流到热的试管底部，引起试管破裂。试管接触到灯芯，使得试管处于不同温度的火焰中，致使受热不均引起试管破裂。加热时试管外壁有水，使得没水的部分温度升高较快，而有水的部位升温慢，致使受热不均。没有预热也会引起受热不均。
（3）用带火星的木条伸入瓶口、瓶中、瓶底，都没见木条复燃，说明瓶中根本没有氧气，那只能是装置漏气了。
（4）因为反应太剧烈，所以要减慢反应速率，那就必须控制加入液体的速率。用体积较小的锥形瓶只会增加实验的危险性；加热反应物，会使反应速率更快。
（5）A装置适用于反应物是固体与固体且需加热制取气体的反应；B装置适用于反应物是固体与液体且不需加热制取气体的反应。实验室用加热固体硫酸铵和固体熟石灰的混合物来制取氨气，所以发生装置必须选A。因为氨气密度比空气小，所以须从f通入，密度较大的空气从e端排出装置。
（6）水应从b端通入，气体从C端通出。如果水从C端通入，那b端导管很快就会没入水中，气体也就无法排出。
（7）用A装置制取气体，气体从a导管通出，再由c导管进入装置F，由于气体的进入，F中的水就会由b导管被等体积排出并进入量筒中，我们通过观察量筒中水的体积，间接测出产生氧气的体积。
考点
据考高分专家说，试题“结合下列实验装置图回答问题：（1）写出仪.....”主要考查你对 [氧气的制取和收集 ]考点的理解。
氧气的制取和收集
氧气的制取是初中化学的重点，也是历年中考的热点。我们不仅要学好氧气制取的知识，而且要触类旁通，逐步掌握实验室制取气体的一般思路和方法。中考对制取氧气的考查主要集中在药品选用、实验装置、操作步骤等方面。
实验室制取收集氧气：
过氧化氢制氧气高锰酸钾制氧气药品和反应原理2H2O2
2H2O+O2↑2KMnO4
K2MnO4 + MnO2 + O2↑发生装置固液常温型
固体加热型
收集装置氧气可用排水法收集，也可用向上排空气法收集
整体装置图
操作步骤①检查装置气密性
②再锥形瓶中装入二氧化锰
③塞好带有长颈漏斗和导管的橡皮塞（长颈漏斗的下端一定在液面以下，否则氧气会从长颈漏斗中跑出来）
④向长颈漏斗中加入过氧化氢溶液
⑤收集氧气
①检查装置气密性
②将药品平铺在试管底部，用带导管的单孔橡皮塞塞紧试管口(用高锰酸钾制取氧气，还要在管口放一小团棉花)
③将试管固定在铁架台上
④点燃酒精灯，预热后加热试管
⑤当导管口有连续均匀的气泡冒出时开始收集气体
⑥收集完毕，先将导管移出水面
⑦熄灭酒精灯。加热高锰酸钾(或氯酸钾和二氧化锰的混合物)制氧气，用排水法收集，其操作步骤可概括为：“查”“装”“定”“点”“收”“离”“熄”7个字。可用谐音记忆为“茶庄定点收利息”。 注意事项①伸入试管或锥形瓶中的导管应刚刚露出橡皮塞即可，否则不利于气体的导出。
②用排水法收集氧气时，导管应刚伸人集气瓶口即可，过长不利于水的排出，气体不易收集满。
③用向上排空气法收集氧气时，导管要伸入集气瓶的底部，否则不利于空气的排出，收集的气体不纯。
④用长颈漏斗时，长颈漏斗末端应在液面以下，否则氧气会从长颈漏斗中逸出。 ①药品要平铺在试管底部，均匀受热。
②试管口要略向下倾斜，防止药品中湿存的水分受热后变成水蒸气，遇冷凝结成水倒流回试管底部，使试管炸裂。
③铁架台的铁夹要夹在试管的中上部(或距离试管口1/3处)。
④试管内的导管稍伸出橡皮塞即可，这样便于气体导出。
⑤集气瓶充满水后倒放入水槽中(瓶口要在水面下)。
⑥加热时要先使试管均匀受热，然后酒精灯外焰要对准药品所在部位加热。
⑦用排水法收集气体时，应注意当气泡连续均匀冒出时再收集，否则收集的气体中混有空气，当集气瓶口有大盆气泡冒出时，证明已集满。
⑧停止加热时，应先把导管从水里撤出，再撤掉酒精灯。如果先熄灭酒精灯，试管内气体温度降低，压强减小，水槽中的水就会被倒吸入热的试管内，使试管炸裂。
⑨用高锰酸钾制氧气时，试管口要放一小团棉花，防止加热时高锰酸钾小颗粒进人导管。
⑩盛氧气的集气瓶应盖上玻璃片正放，因为在相同状况下氧气的密度大于空气的密度，正放可减少气体的逸散。
