题文

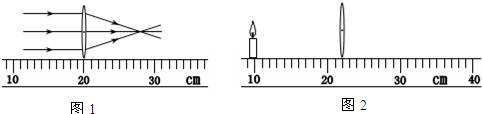

在探究凸透镜成像的实验中，必须使烛焰、凸透镜、光屏的中心大致在______．跟凸透镜主光轴平行的光线经过透镜后会聚的情形如图1所示．若将一烛焰放在此凸透镜左侧如图2所示的位置，则在透镜的______侧（填：“左”或“右”）可以看到一个烛焰______立的、______的（填：“放大”、“缩小”或“等大”）实像．若将蜡烛向远离透镜方向移动了9cm，则物体的像将向______（填：“左”、“右”）移动，同时像变为______立（填：“正”、“倒”）、______（填：“放大”、“缩小”或“等大”）的______（填：“虚”、“实”）像．像的大小与原来相比______（填：“变大”或“变小”）．
题型：未知 难度：其他题型
答案
（1）蜡烛、凸透镜、光屏，三者在同一条直线上，三者的中心大致在同一高度，像才能呈在光屏的中心．
（2）由图1可知，此透镜的焦距f=8cm，若将一烛焰放在此凸透镜左侧如图2所示的位置，则2f＞u=12cm＞f，由凸透镜成像规律可知，在透镜的右侧，成倒立、放大的实像，
（3）当将蜡烛向远离透镜方向移动了9cm时，则物距u=12cm+9cm=21cm，凸透镜成实像时，物距增大，像距减小，所以物体的像将左移动．
则u＞2f，由凸透镜成像规律可知，成倒立、缩小的实像．像的大小与原来相比变小了．
故答案为：同一高度；右；倒；放大；左；倒；缩小；实；变小．
解析
该题暂无解析
考点
据考高分专家说，试题“在探究凸透镜成像的实验中，必须使烛焰、凸.....”主要考查你对 [凸透镜对光的作用 ]考点的理解。
凸透镜对光的作用
会聚作用：
1. 让一束跟主光轴平行的光射向凸透镜，观察到折射光线为会聚光束(如图甲所示)，即凸透镜对光有会聚作用。
2. 会聚作用是指凸透镜对光线的作用。通过凸透镜的折射光线相对入射光线而言，是会聚了一些或发散程度减小了一些，如图甲。凸透镜不仅对平行光束有会聚作用，对发散光束也有会聚作用。“会聚作用”并不等于通过凸透镜后的折射光线都是会聚光束。
三条特殊的光线：
①平行主光轴的光线经透镜折射后通过焦点
②过光心的光线经透镜折射后方向不变
③过焦点的光线经透镜折射后平行于主光轴
凸透镜对光线的作用：
凸透镜对光线的作用可用棱镜对光线的偏折作用说明：如图
光束：
1．平行光束
平行光束是指截面积不发生变化的光束。平行光束由平行光线组成，由于太阳离我们非常远，所以太阳光发出的射到地球的光束我们认为是平行光束(如图所示)：
2. 会聚光束
会聚光束是指光束的截面积不断减小的光束。会聚光束由会聚光线组成(如图所示)。
3．发散光束
发散光束是指光束的截面积不断扩大的光束。发散光束由发散光线组成。由一个点光源产生的一束光就是发散光束(如图所示)。
