题文

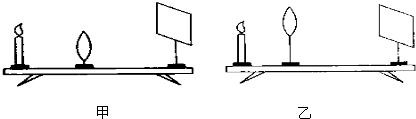

在研究凸透镜成实像的规律时，甲组同学安装的器材如图甲所示，他们在实验中只能在光屏上看到一个残缺的像，造成这一现象的原因是______．乙组同学安装的器材如图乙所示，光屏上得到了一个清晰的像．在不改变烛焰和光屏位置的前提下，当把凸透镜移到某一位置时，光屏上再次出现一个烛焰的像．他们是把凸透镜向______（选填“左”、“右”）移动到该位置的，新出现的像是______（选填“缩小”、“放大”）的______（选填“实”、“虚”）像．
题型：未知 难度：其他题型
答案
由甲图可以看出，烛焰、凸透镜、光屏的中心未在同一高度处，凸透镜的高度偏低．所以像没有全部成在光屏上．
由甲图知，此时像距大于物距，物体在1倍和2倍焦距之间，成的是放大倒立的实像，此时像距大于2倍焦距．
根据光路的可逆性，如果将蜡烛和光屏对调位置，则在光屏上成倒立缩小的实像．
所以若将凸透镜向右移动使物距等于原来像距时，将在光屏上成倒立缩小的实像．
故答案为：烛焰中心、光屏中心、凸透镜中心不在同一高度；右；缩小、；像．
解析
该题暂无解析
考点
据考高分专家说，试题“在研究凸透镜成实像的规律时，甲组同学安装.....”主要考查你对 [凸透镜对光的作用 ]考点的理解。
凸透镜对光的作用
会聚作用：
1. 让一束跟主光轴平行的光射向凸透镜，观察到折射光线为会聚光束(如图甲所示)，即凸透镜对光有会聚作用。
2. 会聚作用是指凸透镜对光线的作用。通过凸透镜的折射光线相对入射光线而言，是会聚了一些或发散程度减小了一些，如图甲。凸透镜不仅对平行光束有会聚作用，对发散光束也有会聚作用。“会聚作用”并不等于通过凸透镜后的折射光线都是会聚光束。
三条特殊的光线：
①平行主光轴的光线经透镜折射后通过焦点
②过光心的光线经透镜折射后方向不变
③过焦点的光线经透镜折射后平行于主光轴
凸透镜对光线的作用：
凸透镜对光线的作用可用棱镜对光线的偏折作用说明：如图
光束：
1．平行光束
平行光束是指截面积不发生变化的光束。平行光束由平行光线组成，由于太阳离我们非常远，所以太阳光发出的射到地球的光束我们认为是平行光束(如图所示)：
2. 会聚光束
会聚光束是指光束的截面积不断减小的光束。会聚光束由会聚光线组成(如图所示)。
3．发散光束
发散光束是指光束的截面积不断扩大的光束。发散光束由发散光线组成。由一个点光源产生的一束光就是发散光束(如图所示)。
