题文

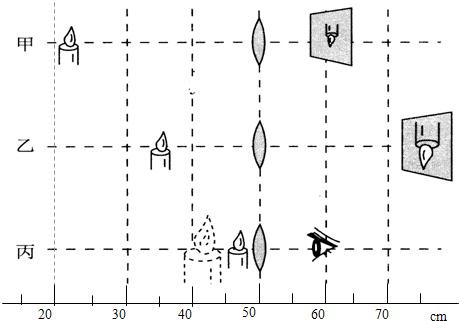

某同学在探究凸透镜成像的规律时，观察到某一凸透镜在光具座上的实验情况如图所示，已知该凸透镜的焦距f大约是10cm，请把图中的数据和观察结果填入下表中：现象物距u/cm像的性质像距v/cm实虚大小正倒甲 乙 丙
题型：未知 难度：其他题型
答案
如甲图，f=10cm，物距25cm＜u＜30cm、像距10cm＜v＜15cm之间的任何一个数值（估读）都对．由图甲可知u＞2f，所成的像是倒立、缩小的实像；
由图乙可知2f＞u＞f，所成的像是倒立、放大的实像；
由图丙可知u＜f，所成的像是正立、放大的虚像．见下表：
现象物距u/cm像的性质像距v/cm实虚大小正倒甲28实像缩小倒立11乙15实像放大倒立26丙3虚像放大正立8
解析
现象物距u/cm像的性质像距v/cm实虚大小正倒甲28实像缩小倒立11乙15实像放大倒立26丙3虚像放大正立8
考点
据考高分专家说，试题“某同学在探究凸透镜成像的规律时，观察到某.....”主要考查你对 [凸透镜对光的作用 ]考点的理解。
凸透镜对光的作用
会聚作用：
1. 让一束跟主光轴平行的光射向凸透镜，观察到折射光线为会聚光束(如图甲所示)，即凸透镜对光有会聚作用。
2. 会聚作用是指凸透镜对光线的作用。通过凸透镜的折射光线相对入射光线而言，是会聚了一些或发散程度减小了一些，如图甲。凸透镜不仅对平行光束有会聚作用，对发散光束也有会聚作用。“会聚作用”并不等于通过凸透镜后的折射光线都是会聚光束。
三条特殊的光线：
①平行主光轴的光线经透镜折射后通过焦点
②过光心的光线经透镜折射后方向不变
③过焦点的光线经透镜折射后平行于主光轴
凸透镜对光线的作用：
凸透镜对光线的作用可用棱镜对光线的偏折作用说明：如图
光束：
1．平行光束
平行光束是指截面积不发生变化的光束。平行光束由平行光线组成，由于太阳离我们非常远，所以太阳光发出的射到地球的光束我们认为是平行光束(如图所示)：
2. 会聚光束
会聚光束是指光束的截面积不断减小的光束。会聚光束由会聚光线组成(如图所示)。
3．发散光束
发散光束是指光束的截面积不断扩大的光束。发散光束由发散光线组成。由一个点光源产生的一束光就是发散光束(如图所示)。
