题文

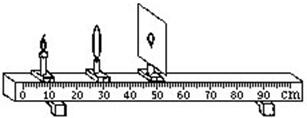

（2007•陕西）如图所示，为“探究凸透镜成像规律”的实验装置．
（1）点燃蜡烛后，无论怎么样移动光屏，光屏上总是得不到烛焰的像，这是为什么？写出可能的两种原因．
（2）为了找到像的准确位置，必须做好光屏的微调，即在一定范围内左右移动光屏，使光屏上的像由模糊到______，直至找到像最清晰的位置．
（3）如图，蜡烛恰好在光屏上成倒立、等大、清晰的像，则凸透镜的焦距是______cm．
（4）保持蜡烛位置不动，把凸透镜从距蜡烛一倍焦距处向蜡烛移动2cm，可以从______（选填“光屏一侧”或“光屏另一侧”）通过凸透镜观察到烛焰正立、______的虚像，______就是利用了这一成像规律．
题型：未知 难度：其他题型
答案
（1）如果在屏上不能成像，原因会有很多种，故答案为：
①蜡烛的烛焰、凸透镜、光屏三者的中心不在同一直线上；
②蜡烛放在焦点上；③蜡烛放在了焦点以内；
④蜡烛放在一倍焦距和两倍焦距之间，但离焦点过近，成像较远．光具座不够长，光屏呈接不到像．
（2）为了减小实验的误差，找到像的准确位置，必须让呈的像最清晰才可，故答案为：清晰．
（3）当呈等大、倒立的实像时，物距等于二倍焦距，如图所示，物距为20cm，故答案为：10cm．
（4）如图所示，当凸透镜向蜡烛移动时，物距在焦点之内，会在凸透镜同侧成正立放大的虚像，
放大镜正是利用了这一原理，故答案为：光屏一侧，放大，放大镜．
解析
该题暂无解析
考点
据考高分专家说，试题“（2007•陕西）如图所示，为“探究凸透.....”主要考查你对 [凸透镜对光的作用 ]考点的理解。
凸透镜对光的作用
会聚作用：
1. 让一束跟主光轴平行的光射向凸透镜，观察到折射光线为会聚光束(如图甲所示)，即凸透镜对光有会聚作用。
2. 会聚作用是指凸透镜对光线的作用。通过凸透镜的折射光线相对入射光线而言，是会聚了一些或发散程度减小了一些，如图甲。凸透镜不仅对平行光束有会聚作用，对发散光束也有会聚作用。“会聚作用”并不等于通过凸透镜后的折射光线都是会聚光束。
三条特殊的光线：
①平行主光轴的光线经透镜折射后通过焦点
②过光心的光线经透镜折射后方向不变
③过焦点的光线经透镜折射后平行于主光轴
凸透镜对光线的作用：
凸透镜对光线的作用可用棱镜对光线的偏折作用说明：如图
光束：
1．平行光束
平行光束是指截面积不发生变化的光束。平行光束由平行光线组成，由于太阳离我们非常远，所以太阳光发出的射到地球的光束我们认为是平行光束(如图所示)：
2. 会聚光束
会聚光束是指光束的截面积不断减小的光束。会聚光束由会聚光线组成(如图所示)。
3．发散光束
发散光束是指光束的截面积不断扩大的光束。发散光束由发散光线组成。由一个点光源产生的一束光就是发散光束(如图所示)。
