题文

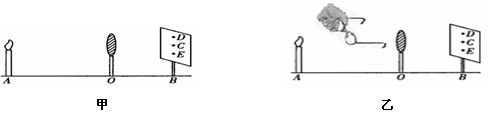

在探究凸透镜成像规律的实验中。当点燃的蜡烛、凸透镜和光屏分别置于如图甲所示A、O、B位置时，在光屏上C处会得到一个倒立、 的实像（选填“放大”“缩小”或“等大”）。当蜡烛燃烧一段时间后，则烛焰的中心可能在光屏上 （选填“C”、“D”或“E”）处仍能得到一个清晰的像。在光屏上获得清晰的像后，小明取了一副近视眼镜放在凸透镜前（如图乙所示），观察到光屏上的像变模糊了，为了要使光屏上成清晰的像，应该将光屏适当向 移（选填“左”或“右”）。
题型：未知 难度：其他题型
答案
缩小 D 右
解析
（1）如甲图，像呈现在光屏上，物距大于像距，成倒立、缩小的实像．
（2）蜡烛变短，根据过光心的光线不改变方向，所以像成在D点．
（3）在第（1）步实验像成在C点，在凸透镜的前面放一个近视眼镜，近视眼镜是凹透镜，凹透镜使原来会聚成像的光线推迟会聚，光屏要向右远离透镜．
点评：（1）正确理解凸透镜对光线的会聚作用和凹透镜对光线的发散作用：凸透镜的会聚作用是使原来的光路变窄，会聚的光线提前会聚，平行光会聚成点，发散的光线变为平行光或会聚光线；凹透镜的发散作用是使原来的光路变宽，会聚的光线推迟会聚，平行光线变得发散，发散的光线变得更散．
（2）利用光线过光心不改变方向是判断像移动的最常用的方法．
考点
据考高分专家说，试题“在探究凸透镜成像规律的实验中。当点燃的蜡.....”主要考查你对 [透镜及其分类 ]考点的理解。
透镜及其分类
透镜及透镜相关概念：
名称概念说明透镜透镜是利用光的折射来工作的光学元件，它是由透明物质(如玻璃、塑料、水晶等)制成的，表面是球面的一部分。如下图甲所示，中间厚、边缘薄的透镜叫凸透镜；如下图乙所示，边缘厚、中问薄的透镜叫凹透镜
按其厚薄的形状可分为两类：凸透镜和凹透镜主光轴
通过透镜两个球面球心的直线叫主光轴，如下图所示
光心主光轴上有个特殊的点，通过它的光线传播方向不改变，这个点叫做透镜的光心，如上图所示用字母“O”表示，可以认为薄透镜的光心就在透镜的中心焦点凸透镜能使跟主光轴平行的光线会聚在主光轴上的一点，这一点叫凸透镜的焦点，如下图甲所示。凹透镜能使跟主光轴平行的光线通过凹透镜后变得发散，且这些发散光线的反向延长线相交在主光轴上一点，这一点不是实际光线的会聚点，所以叫凹透镜的虚焦点，如下图乙所示
凸透镜两侧各有一焦点，且对称，用字母“F”表示焦距焦点到凸透镜光心的距离叫焦距，如上图甲所示凸透镜两侧焦距相等，用字母“f” 表示
透镜及其应用知识梳理： 凸
透
镜
镜定义：中间薄边缘厚的透镜光学性质：对光线有发散作用应
用日常生活照相机：凸透镜成缩小实像的原理投影仪：凸透镜成放大实像的原理放大镜：凸透镜成放大虚像的原理眼睛眼睛成像原理：晶状体和角膜的组合相当于凸透镜近视眼的矫正：佩戴凹透镜制成的近视镜远视眼的矫正：佩戴凸透镜制成的远视镜科技望远镜显微镜
