题文
在“探究凸透镜成像的规律”的实验中：
（1）将凸透镜、蜡烛和光屏放在图所示的光具座上进行实验．若图中C位置上放置光屏，则B位置上应放置 .点燃蜡烛后，调节三者大致在同一高度，目的是_______________，此时在光屏上成像情况与___________相似（选填“照相机”、“投影仪”、“放大镜”）
（2）实验中蜡烛越烧越短，要使烛焰的像仍然成在光屏的中心，应将光屏向 移动.

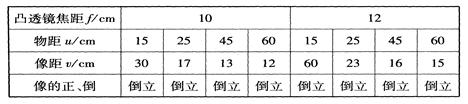

（3）同学们用两个焦距不同的凸透镜进行了若干次操作，记录的实验数据如下表：
分析表中数据，你能得出的结论是： ；
（4）根据你探究出的凸透镜成像的规律，你认为上述探究实验中存在的问题是： .（写出一条即可）
题型：未知 难度：其他题型
答案
（1）凸透镜 使像成在光屏中央 投影仪 （2）上
（3）物体到凸透镜的距离大于一倍焦距，成倒立的像；焦距一定时，物距越小，像距越大；物距相同时，凸透镜的焦距越小，像离凸透镜越近
（4）像的性质只探讨像的正倒，没有探讨像的大小、虚实
解析
（1）凸透镜成实像时，凸透镜在中间，物体和像分居两侧，所以B位置上应放置光屏，
调节三者大致在同一高度，目的是使像成在光屏中央；由图看出，此时物距小，像距大，所成的实像是放大的，故此时与投影仪的成像情况相似；
（2）根据经过凸透镜光心的传播方向不变的道理，物体、凸透镜和像始终在一条直线上，所以蜡烛越烧越短，成的像会向上移动，故光屏也应该向上移动；
（3）根据表中数据分析可以得到：物体到凸透镜的距离大于一倍焦距，成倒立的像；焦距一定时，物距越小，像距越大；物距相同时，凸透镜的焦距越小，像离凸透镜越近等结论；
（4）根据凸透镜的成像特点，包括：像的大小、正倒、虚实，该实验中：像的性质只探讨像的正倒，没有探讨像的大小、虚实。
点评：此题是探究凸透镜成像的实验，考查了学生对实验操作的要求，一定要注意实验前的调整工作，为使像成在光屏的中央，应使凸透镜、烛焰、光屏的中心大致在同一高度处，同时还考查了凸透镜成像的规律及应用．
考点
据考高分专家说，试题“在“探究凸透镜成像的规律”的实验中：（1.....”主要考查你对 [透镜及其分类 ]考点的理解。
透镜及其分类
透镜及透镜相关概念：
名称概念说明透镜透镜是利用光的折射来工作的光学元件，它是由透明物质(如玻璃、塑料、水晶等)制成的，表面是球面的一部分。如下图甲所示，中间厚、边缘薄的透镜叫凸透镜；如下图乙所示，边缘厚、中问薄的透镜叫凹透镜
按其厚薄的形状可分为两类：凸透镜和凹透镜主光轴
通过透镜两个球面球心的直线叫主光轴，如下图所示
光心主光轴上有个特殊的点，通过它的光线传播方向不改变，这个点叫做透镜的光心，如上图所示用字母“O”表示，可以认为薄透镜的光心就在透镜的中心焦点凸透镜能使跟主光轴平行的光线会聚在主光轴上的一点，这一点叫凸透镜的焦点，如下图甲所示。凹透镜能使跟主光轴平行的光线通过凹透镜后变得发散，且这些发散光线的反向延长线相交在主光轴上一点，这一点不是实际光线的会聚点，所以叫凹透镜的虚焦点，如下图乙所示
凸透镜两侧各有一焦点，且对称，用字母“F”表示焦距焦点到凸透镜光心的距离叫焦距，如上图甲所示凸透镜两侧焦距相等，用字母“f” 表示
透镜及其应用知识梳理： 凸
透
镜
镜定义：中间薄边缘厚的透镜光学性质：对光线有发散作用应
用日常生活照相机：凸透镜成缩小实像的原理投影仪：凸透镜成放大实像的原理放大镜：凸透镜成放大虚像的原理眼睛眼睛成像原理：晶状体和角膜的组合相当于凸透镜近视眼的矫正：佩戴凹透镜制成的近视镜远视眼的矫正：佩戴凸透镜制成的远视镜科技望远镜显微镜
